在工業自動化領域，Modbus協議因其出色的數據傳輸效率而備受青睞。在實際應用場景中，當一臺Modbus從機設備在嘗試向多個主機同時上報數據時，常會遇到數據丟失、通信失敗、讀寫沖突等問題。為了克服這些難題，縱橫智控為某智慧應急平臺量身定制了一套創新的數據接入解決方案。該方案采納了Modbus輪詢分支器和邊緣網關技術，巧妙地解決了Modbus通信過程中的沖突問題，確保了從機設備能夠順利地向多個主機上報數據，從而保障了工業自動化系統的穩定運作和數據的安全傳輸。

一、項目痛點

在智慧應急平臺數據接入項目中，面臨的主要問題是原有的GDS系統無法通過數據接口方式與智慧應急平臺對接，同時工業布線中Modbus RTU多主站訪問從站時，常常會遇到數據響應失敗、丟包、讀寫沖突以及地址沖突等一系列問題。這些問題的存在嚴重影響了數據接入的效率和系統的穩定性。

二、解決方案

針對上述痛點問題，縱橫智控提出以下解決方案：

1.更換采集網關

將原有的采集網關更換為Modbus輪詢分支器。這種分支器允許多臺主機輪詢同一臺從機，解決了多主站訪問的沖突問題。通過配置各主機的通信參數，確保數據準確無誤地返回給各個主機。

2.數據采集與處理

加裝EG8200mini邊緣網關進行數據采集。該網關能夠同時處理69路傳感器的數據，進行邊緣計算和預處理，確保數據的準確性和實時性。

3.數據傳輸

通過內網將處理后的數據傳輸至縱橫智控物聯網平臺。物聯網平臺進一步匯總和分析數據，確保數據的完整性和一致性。

4.數據接口

物聯網平臺通過API接口將數據實時提供給智慧應急平臺。這種方式避免了在應用層進行大量的開發工作，提高了開發效率和響應速度。

三、案例展示

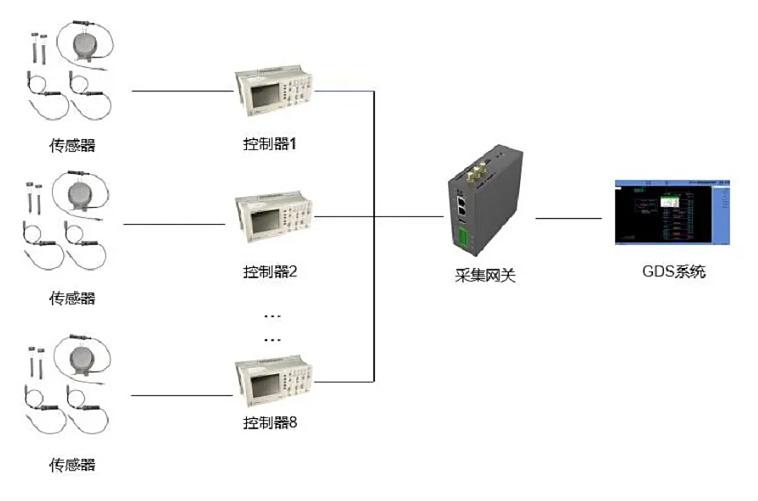

原有系統拓?fù)鋱D

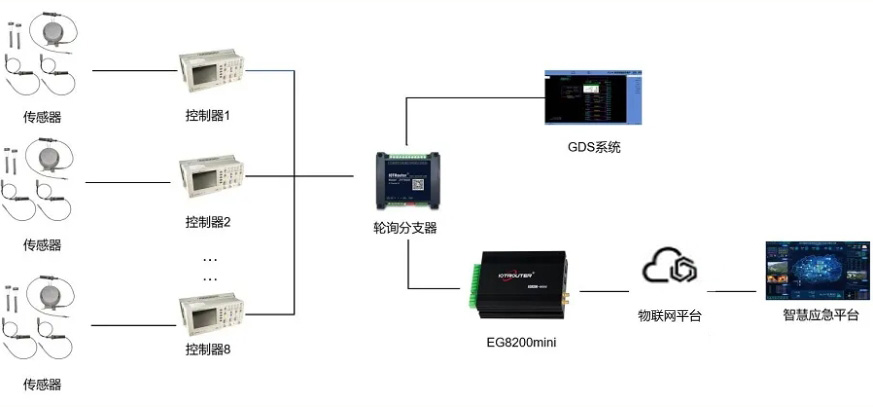

方案改造后系統拓?fù)鋱D

以中控室的智慧應急平臺數據接入項目為例，原有的GDS系統接入了8臺控制器和69路傳感器。由于安全因素，不能通過接口方式接入數據，需要重新采集控制器數據。而通過采用上述解決方案，我們成功地解決了Modbus沖突問題，實現了數據向多個主機上報的目標。

四、方案價值

1.解決Modbus沖突問題

通過采用Modbus輪詢分支器和邊緣網關技術，成功解決了多主站訪問的沖突問題，提高了數據傳輸?shù)目煽啃院头€(wěn)定性。

2.節省成本與資源

不需進行大規模的線路改造和重復建設，降低了部署成本。同時，利用現有資源進行高效的數據采集和處理，避免了資源的浪費。

3.簡化開發流程

通過物聯網平臺提供的數據接口功能，簡化了應用層的開發工作，提高了開發效率和響應速度。為企業節省了大量的時間和人力資源成本。

4.保障生產安全與應急響應

穩定可靠的數據傳輸為智慧應急平臺提供了長期穩定的數據支持，有助于保障生產安全和及時響應各種應急情況。

五、方案總結

縱橫智控智慧應急平臺數據接入解決方案通過化解Modbus沖突問題，成功實現了數據向多個主機上報的目標。針對智慧應急平臺的數據接入問題，我們設計了一套高效、穩定且經濟實惠的實施方案。該方案具備廣泛的適用性和強大的可擴展性，能夠輕松適應類似的工業場景和數據處理需求。展望未來，隨著工業自動化技術的持續進步和智能化水平的不斷提高，我們期待著將此解決方案能夠推廣至更多領域和場景。
