適配PLC：三菱FX3U系列

上文回顧：EG系列邊緣計算網關如何實現與三菱Fxlinks協議對接PLC

三菱MC-3E協議是一種專為PLC設計的通信協議，廣泛應用于三菱電機的PLC系列。它支持基于以太網的通信，使得PLC可以與其他設備或系統進行高速的數據交換和控制指令傳輸。EG系列邊緣計算網關通過內置的協議支持，能夠無縫集成這一協議，實現對PLC的有效管理。

1.硬件連接

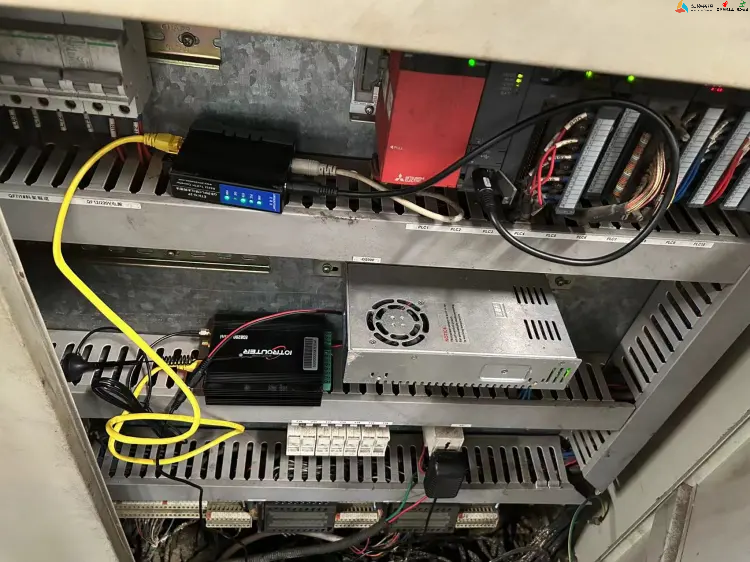

MC-3E協議采用網口通信的方式，因此，只需要保證網關的LAN口和三菱PLC的IP在一個網段即可

2.PLC通信參數

以太網參數設置

2.1由PLC工程師提供。

3.網關設置

3.1PLC連接設置

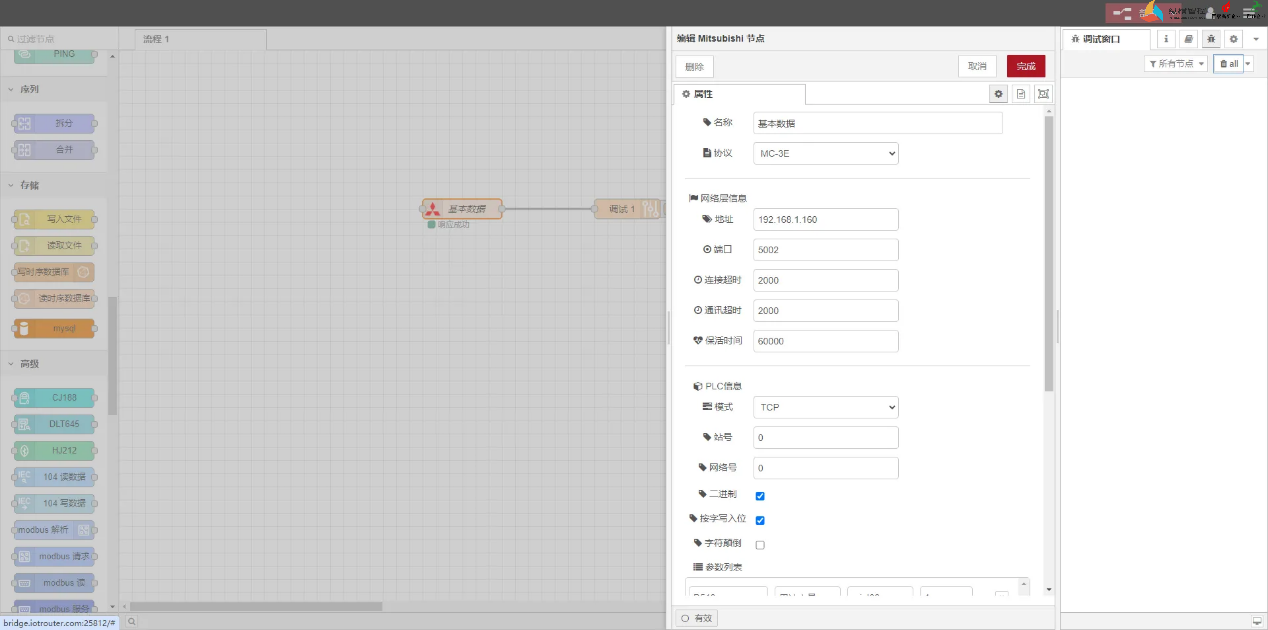

從左側拖入一個Panasonic節點，雙擊打開設置頁面，根據PLC的串口參數填寫配置如下：

3.2數據點位設置

在Mitsubishi節點的參數列表內填寫要讀取的數據點，數據點填寫完成后，會按照設定的頻率自動讀取PLC的數據。

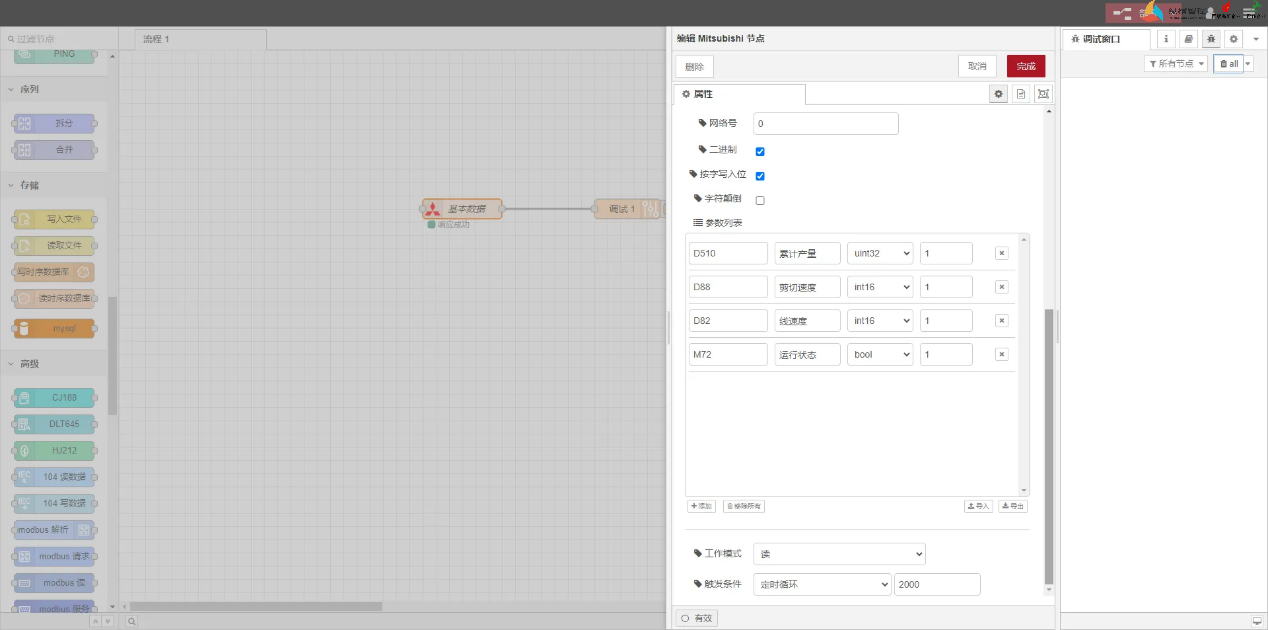

本例程讀取D和M類型地址的數據，在參數列表，依次填寫地址/名稱/數據類型/數據長度，定時2秒循環讀取，如圖所示

3.3. 測試

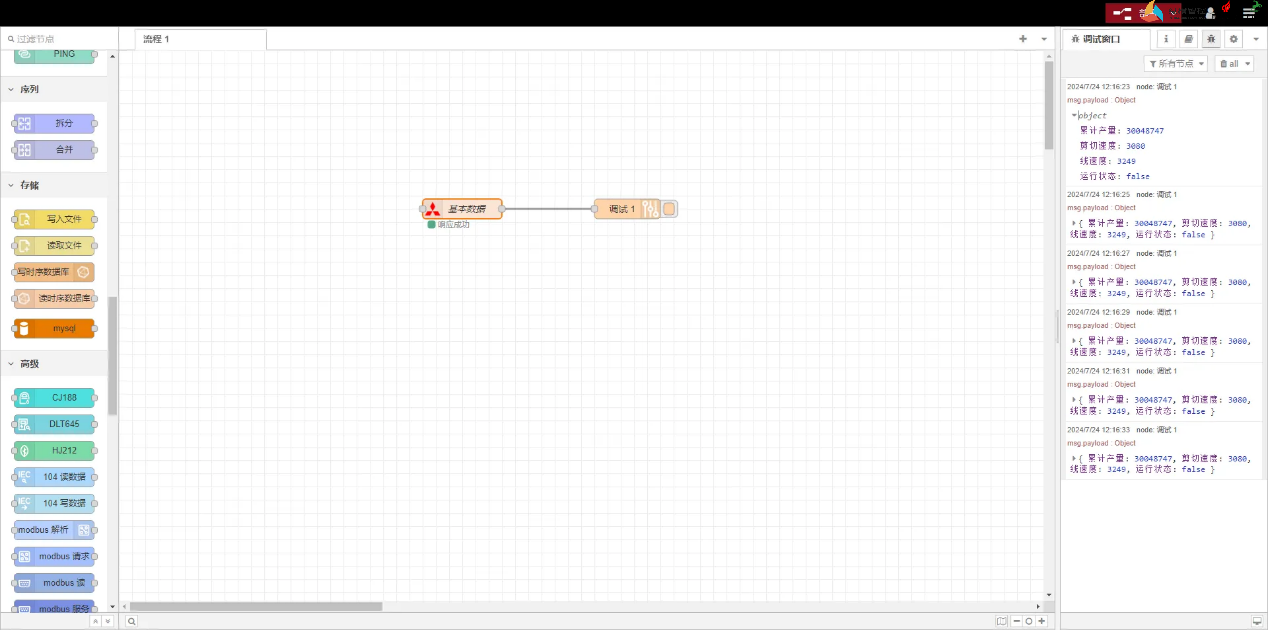

點擊部署，觀察每隔2秒會打印一條數據，觀察讀到的數據點結果和實際一致。通信成功！

5. 應用場景與優勢

在實際應用中，EG系列邊緣計算網關與三菱MC-3E協議的結合，廣泛應用于工廠自動化、樓宇管理以及能源監控等領域。其主要優勢包括：

• 高效的數據采集與處理：能夠?qū)崿F(xiàn)PLC數據的高速采集和本地化處理，降低數據傳輸?shù)难舆t和帶寬需求。

• 靈活的系統集成：支持多種通信接口和協議，使得EG網關可以方便地與其他工業設備和系統集成，形成一個完整的自動化控制系統。

• 增強的系統可靠性：通過冗余通信、實時監控和本地處理功能，EG網關可以提高整個系統的可靠性，減少因通信故障導致的停機風險。

EG系列邊緣計算網關憑借其卓越的協議適配能力和邊緣計算功能，成為工業自動化中不可或缺的組件。通過與三菱MC-3E協議的無縫集成，它為PLC控制系統提供了更高效、更可靠的解決方案，助力工業智能化的深入發展。
