隨著工業4.0和智能制造的快速發展，傳統的SCADA系統面臨著越來越多的挑戰。為了應對這些挑戰，縱橫智控深度自研了一種基于Node-RED的開發框架，以提供一種更現代化、更適應未來發展的工業控制解決方案。本文將詳細探討Node-RED框架與傳統SCADA組態軟件的對比，并分析兩者在實際應用中的獨特優勢。

一、系統架構對比

• 傳統SCADA系統通常采用分層架構，分為現場設備層、數據采集層、數據處理與監控層、歷史數據庫與分析層等多個部分。各層次之間通過工業通信協議進行數據傳輸和處理。這種架構在大型工業項目中具有良好的穩定性，但由于其高度依賴專有硬件和封閉軟件，擴展性和靈活性相對較差。










• Node-RED則通過開放式架構，支持多種數據源和協議，如Modbus、OPC、MQTT等，能夠更方便地集成物聯網設備和現代通信技術。

二、功能對比

1. 數據采集與處理

• SCADA系統通常依賴于專有協議和硬件來進行數據采集和處理，盡管這些方法在穩定性方面表現出色，但其靈活性不足。




• Node-RED的流式處理架構使得數據可以實時處理，避免了復雜的數據存儲和管理需求，這對于快速響應工業現場的變化非常重要。

2. 用戶界面與可視化

• SCADA系統提供了功能豐富的用戶界面，但其開發和維護成本較高，通常需要專業人員進行定制。

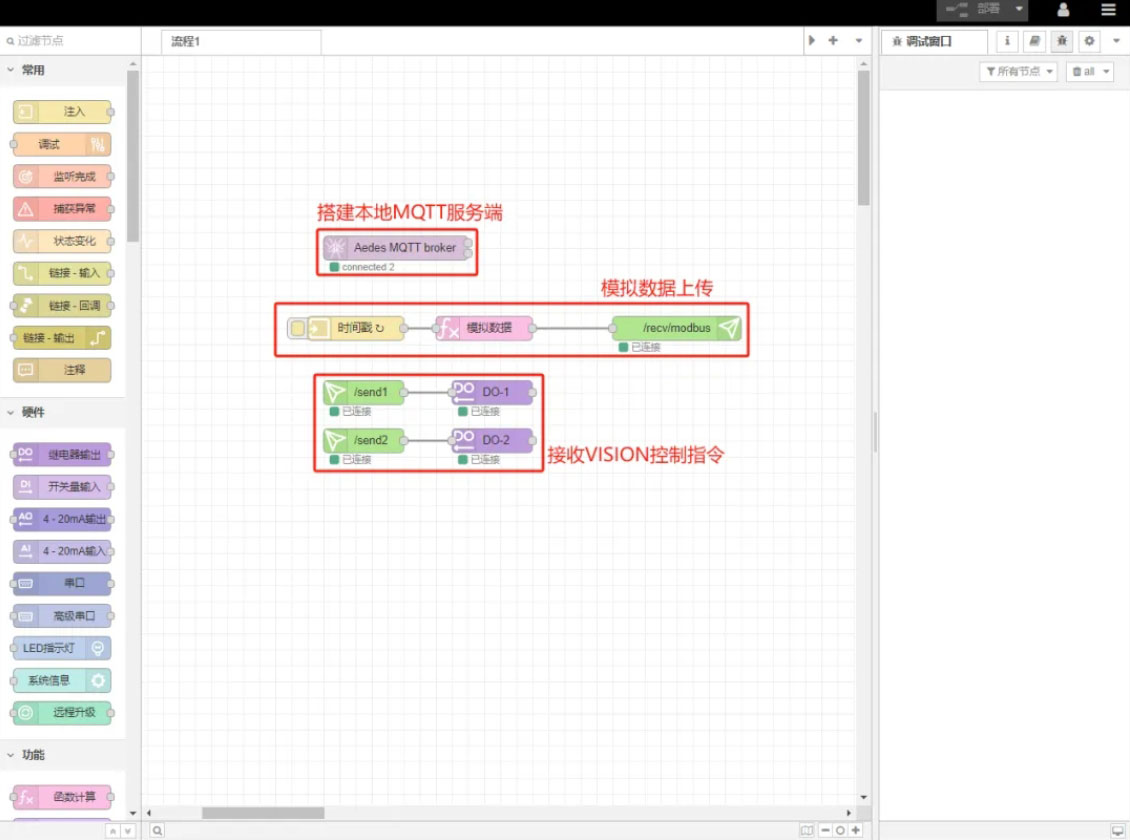

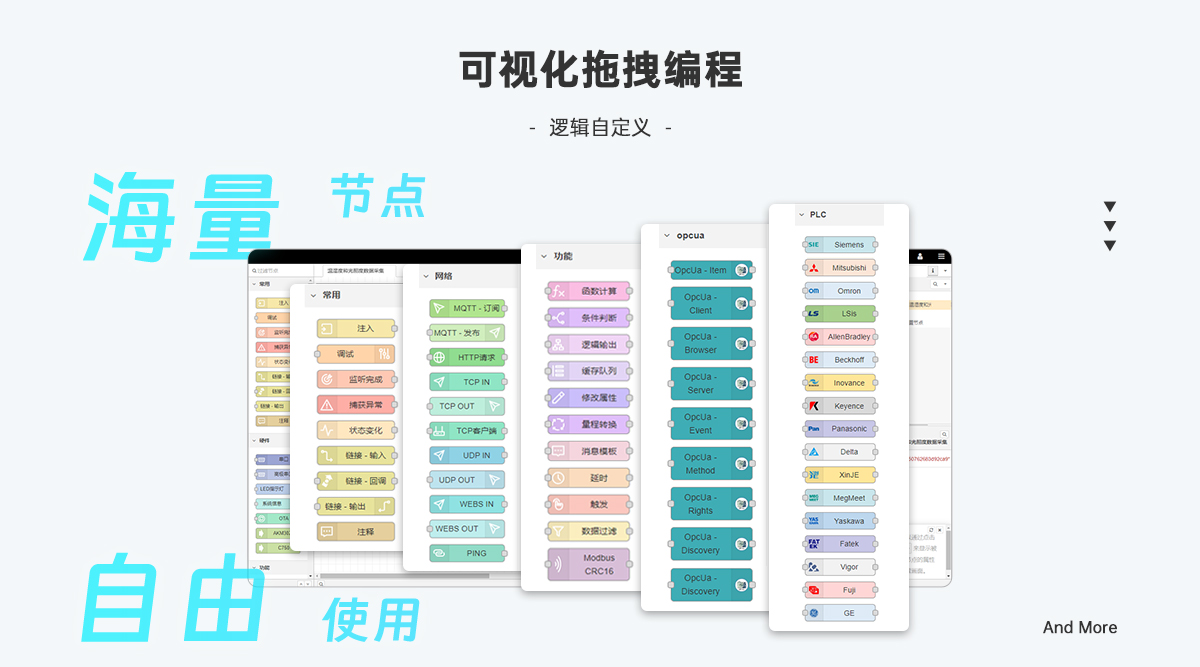

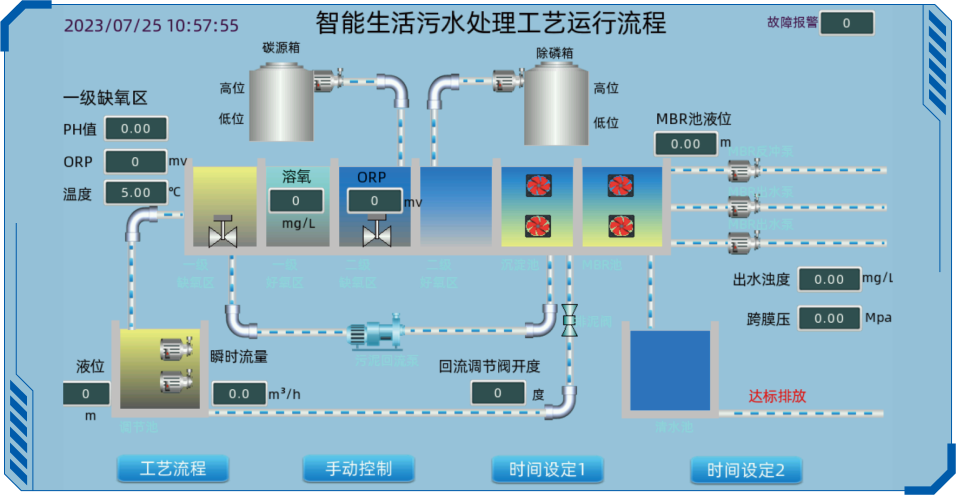

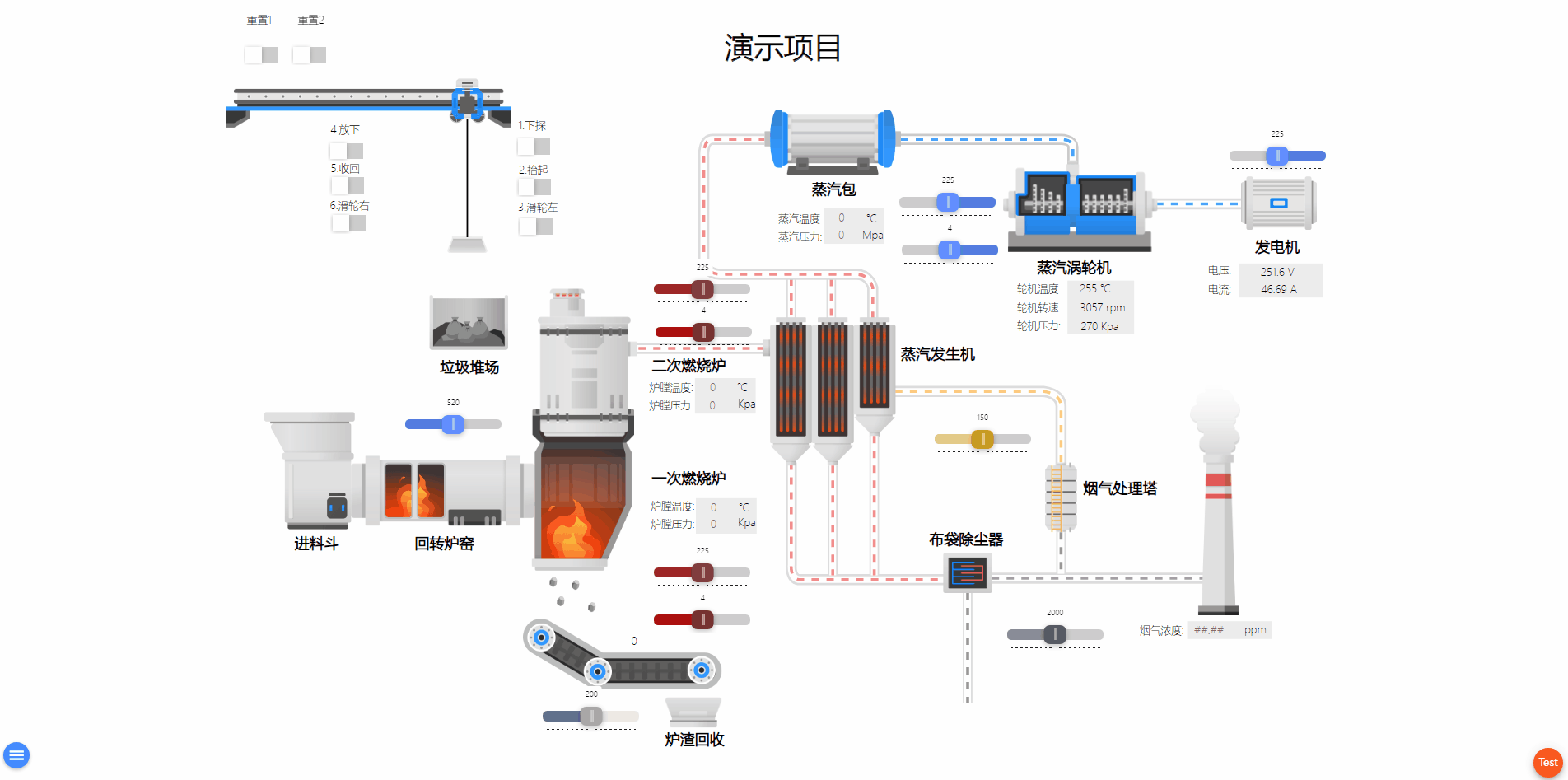

• Node-RED則通過其節點插件配合縱橫自研VISION組態軟件提供了靈活、易于使用的可視化工具，用戶可以通過簡單的拖拽操作創建自定義的監控面板和報警系統，并且支持多設備的無縫使用。

3. 系統集成與擴展性

• 在系統集成和擴展性方面，傳統SCADA系統往往面臨較大的挑戰，特別是在引入新設備或協議時。




• Node-RED通過其開放架構和豐富的第三方插件庫，能夠輕松集成各種外部系統和服務，例如云平臺、企業IT系統和物聯網設備，使得系統能夠快速適應新的工業場景。

三、性能對比

1. 實時性與響應速度

• 傳統SCADA系統在實時性方面具有優勢，尤其是在高要求的工業控制場景中，能夠確保數據采集和處理的實時性。




• Node-RED雖然基于JavaScript運行，但其輕量級和異步處理特性使得它在大多數應用場景下也能提供良好的實時性能。對于需要更高實時性的場景，可以結合專用硬件和實時操作系統來進一步優化Node-RED的性能。

2. 數據處理能力

• 傳統SCADA系統通常在高性能服務器上運行，具備強大的數據處理能力。




• Node-RED的處理能力取決于其運行環境。在處理大規模數據時，可以通過分布式架構或結合云計算平臺來提升Node-RED的處理能力，以滿足復雜工業應用的需求。

四、跨平臺支持對比

• 傳統SCADA系統的跨平臺能力較弱，通常只能在特定的操作系統和硬件平臺上運行，如Windows。這種局限性在需要多平臺部署或混合環境操作時，顯得非常不便，往往需要借助虛擬化技術或進行大量的兼容性調整，增加了系統的復雜性和維護成本。





• Node-RED得益于其基于Node.js的設計，具有優秀的跨平臺兼容性。它可以在Windows、Linux、macOS、樹莓派等多種操作系統和設備上無縫運行。不僅大大簡化了開發和運維工作，同時提高了系統的靈活性和適應性。







五、開發與維護成本對比

• 傳統SCADA系統的開發和更新維護通常涉及高昂的費用。由于其開發環境復雜且依賴于專有軟硬件，定制化開發、系統集成、升級維護成本高。




• Node-RED由于其開源特性和模塊化設計，開發與維護成本顯著降低。利用現成的節點庫和插件可以用來快速構建系統，圖形化編程界面降低了對專業技能的要求，跨平臺和靈活的架構設計也降低了硬件投入和維護成本。

六、產品推薦

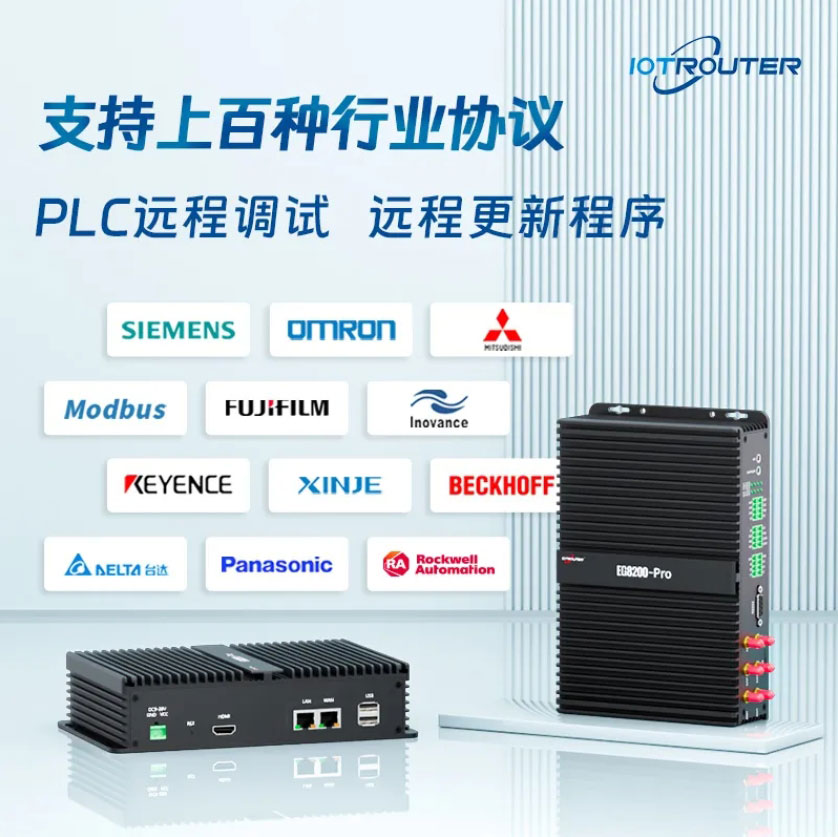

工業4.0的推進要求工業自動化系統向更開放、靈活和智能化的方向發展。傳統的SCADA系統由于其封閉性和高成本，難以適應這一發展趨勢?？v橫智控Node-RED框架的EG8200pro邊緣計算網關在這種背景下應運而生，結合了物聯網、數字通信和現代軟件開發的前沿技術，為工業控制系統提供了更具前瞻性的解決方案。

縱橫智控深度自研的Node-RED框架配合VISION組態軟件與傳統SCADA組態軟件相比，在多個方面展現出了顯著的優勢。它在系統架構、功能擴展、性能優化、跨平臺支持以及開發與維護成本等方面均體現出現代化工業自動化系統所需的關鍵特性。盡管在一些高實時性要求的場景中，傳統SCADA系統仍然具有優勢，但縱橫智控基于Node-RED的優秀產品憑借其靈活、開放和低成本的特性，正在成為越來越多工業企業的首選。
