需求概述

本章節主要實現一個流程：

1.采集Modbus電表數據上傳到MQTT指定topic

2.如果傳感器未響應需要發送報警信息到指定topic

3.MQTT連接成功時發送注冊信息

4.周期推送心跳到指定topic

5.云端下發控制EG8200繼電器并回復

對接資料

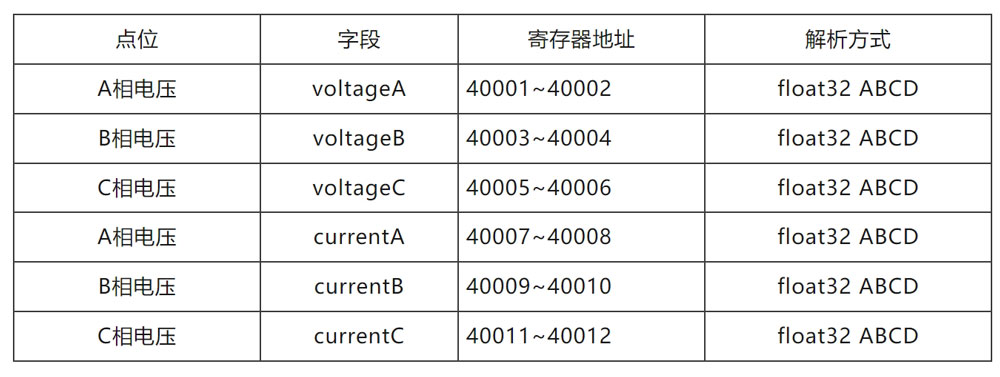

1.南向接口 RS485對接協議(標準modbus)

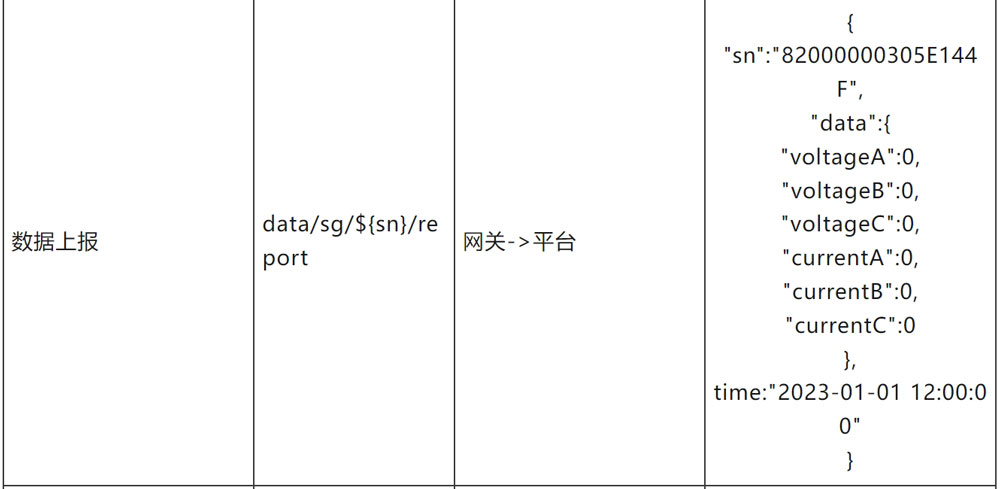

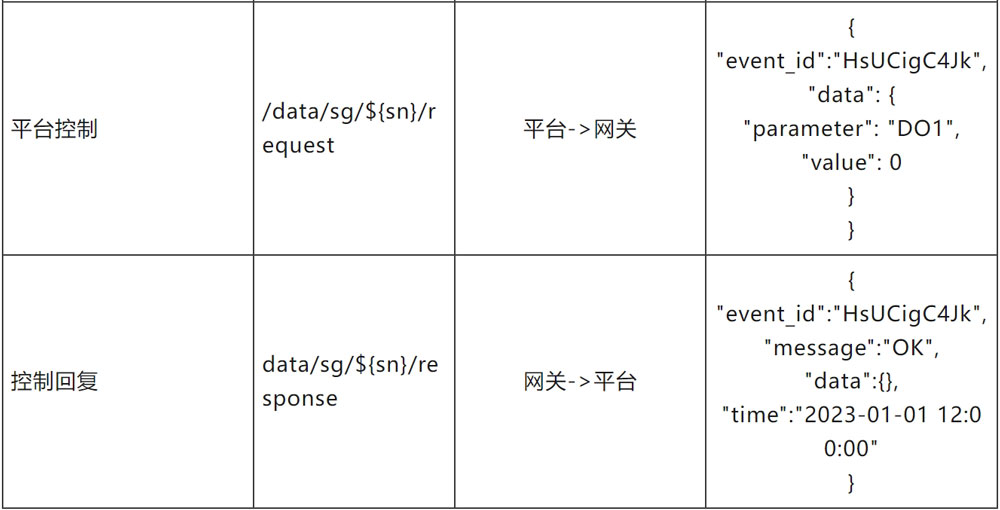

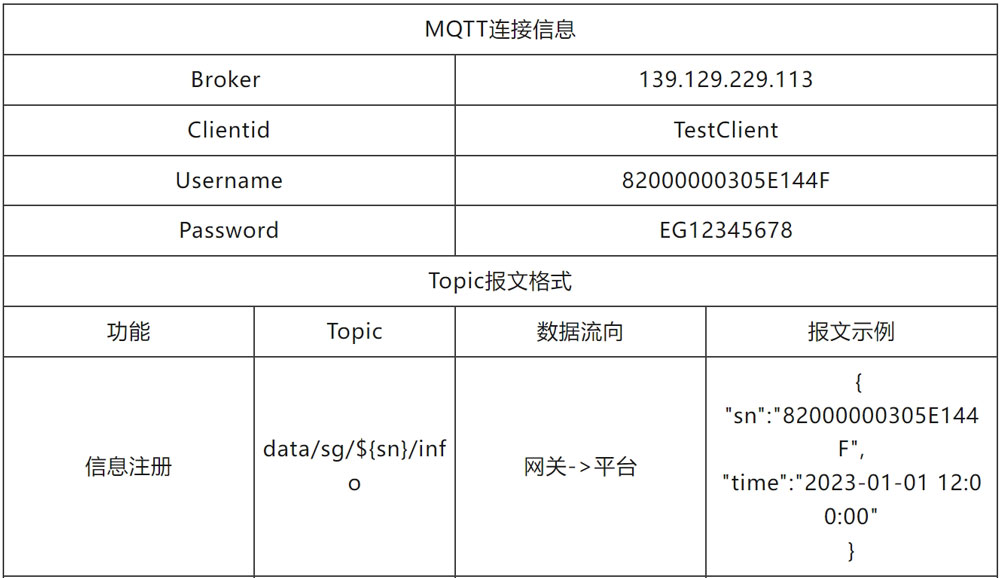

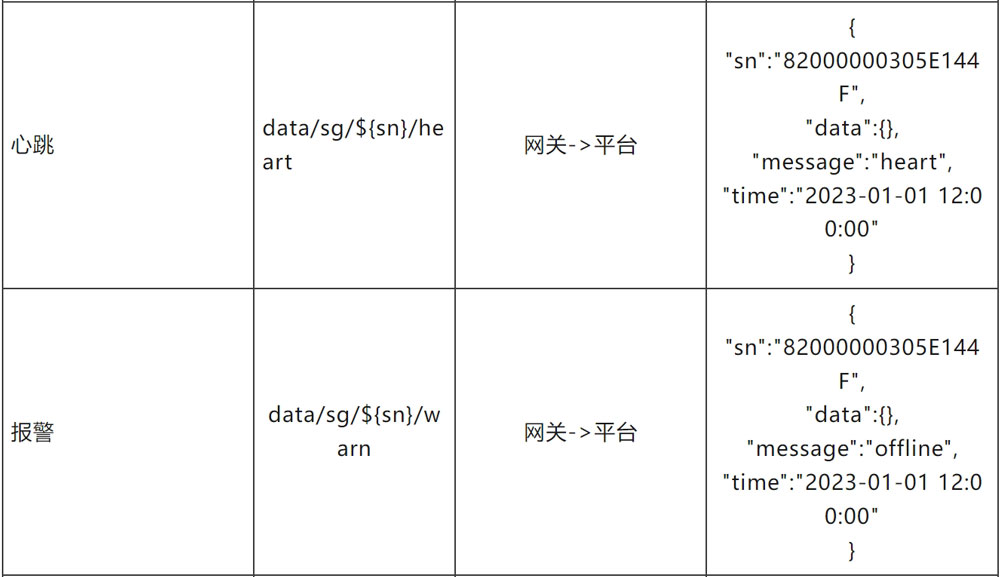

2.北向接口協議說明:

需求分析

1. 注冊與連接工作

a.建立MQTT連接,發布到注冊主題（MQTT發布節點）注:MQTT訂閱發布節點連接信息共享，其他MQTT無需在配置連接參數，選擇第一次配置的連接參數即可

b.監聽MQTT連接狀態(狀態變化節點)

c.封裝注冊信息(函數節點)

2. 數據上報

a.modbus讀取電表數據（modbus讀節點）

b.判斷傳感器是否有回復并封裝上報報文(函數節點)

c.配置對應的發布主題(MQTT發布節點)

3. 心跳推送

a.注入節點周期觸發(注入節點)

b.封裝心跳報文(函數節點)

c.MQTT發布數據（MQTT發布節點）

4. 下發控制

a.MQTT訂閱云端下發主題（MQTT訂閱節點）

b.解析云端數據，并控制對應DO(函數節點)

c.響應MQTT控制情況（函數節點）

d.上報響應報文（MQTT發布）

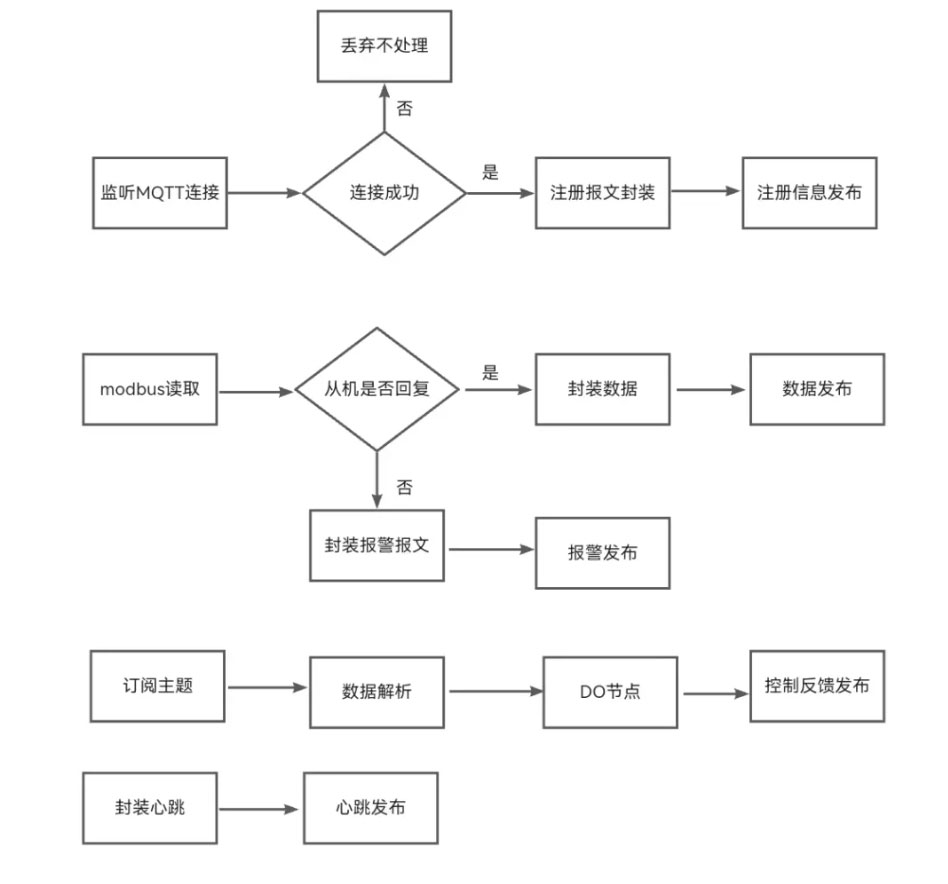

實現流程框架

需求實現

1. 監聽MQTT狀態并發布注冊信息

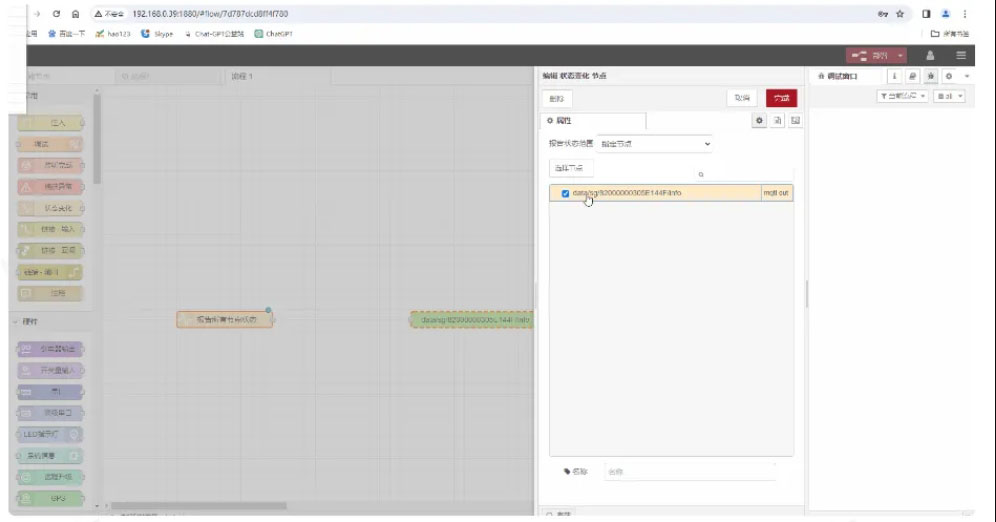

a.從節點庫拖出一個MQTT發布節點,函數節點,調試節點,狀態監測節點和條件判斷節點,MQTT發布用于消息發布,函數節點用于注冊信息封裝,狀態檢測節點用于檢測MQTT的連接狀態，調試節點用于打印發布的報文

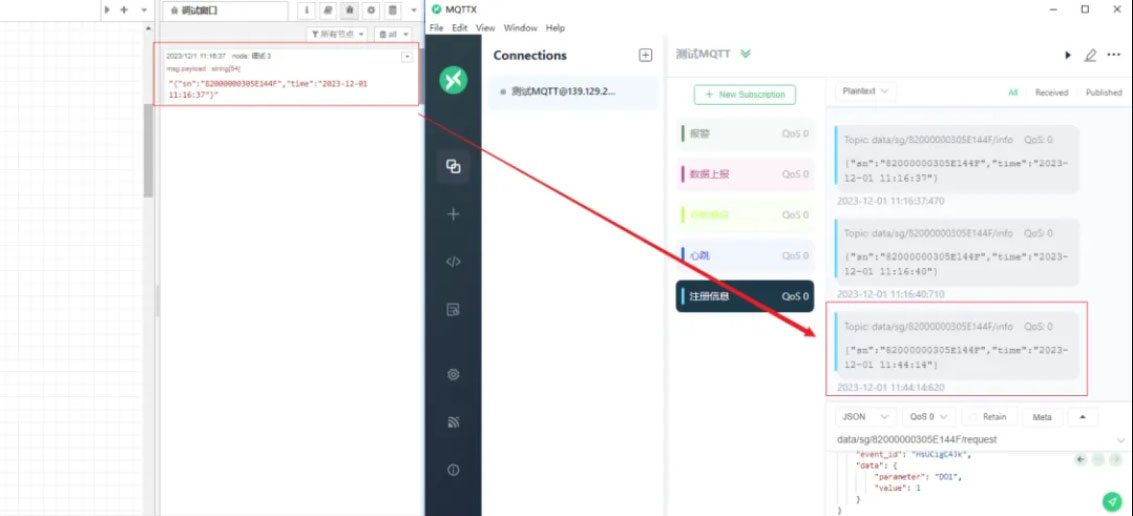

b.從上可以看見日志打印了注冊報文，以及MQTTx端以及接收到了注冊信息

c.注冊流程使用的代碼塊：

const fmt = dateFormat("YYYY-mm-dd HH:MM:SS", new Date())

let obj = {
    "sn": "82000000305E144F",
    "time": fmt
    }
function dateFormat(fmt, timestamp) {
    let ret;
    const opt = {
    "Y+": timestamp.getFullYear().toString(), // 年
    "m+": (timestamp.getMonth() + 1).toString(),  // 月
    "d+": timestamp.getDate().toString(), // 日
    "H+": timestamp.getHours().toString(), // 時
    "M+": timestamp.getMinutes().toString(), // 分
    "S+": timestamp.getSeconds().toString() // 秒
    // 有其他格式化字符需求可以繼續添加，必須轉化成字符串
    };

    for (let k in opt) {
    ret = new RegExp("(" + k + ")").exec(fmt);
    if (ret) {
    fmt = fmt.replace(ret[1], (ret[1].length == 1) ? (opt[k]) : (opt[k].padStart(ret[1].length, "0")))
     };
   };
      return fmt;
}
msg.payload = JSON.stringify(obj)
return msg

2. 數據上報

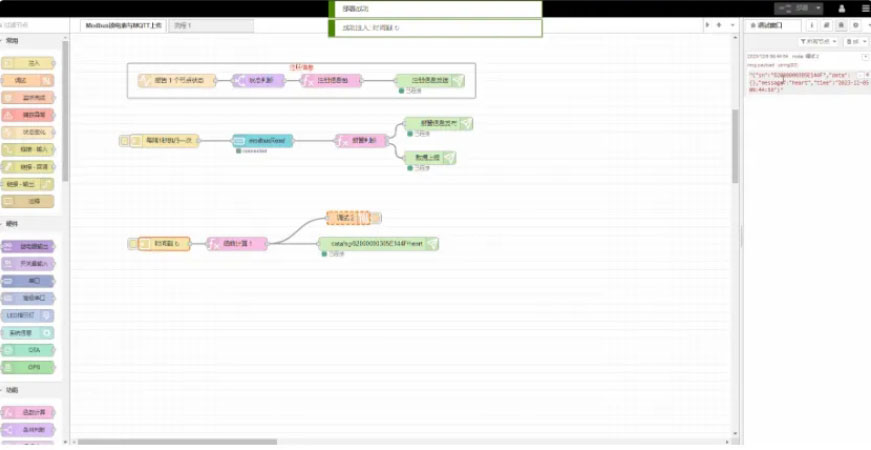

a.從節點庫拖出一個注入節點，函數節點和一個MQTT發布節點，注入節點用于周期觸發，函數節點用于封裝心跳報文，MQTT發布節點用于心跳發布

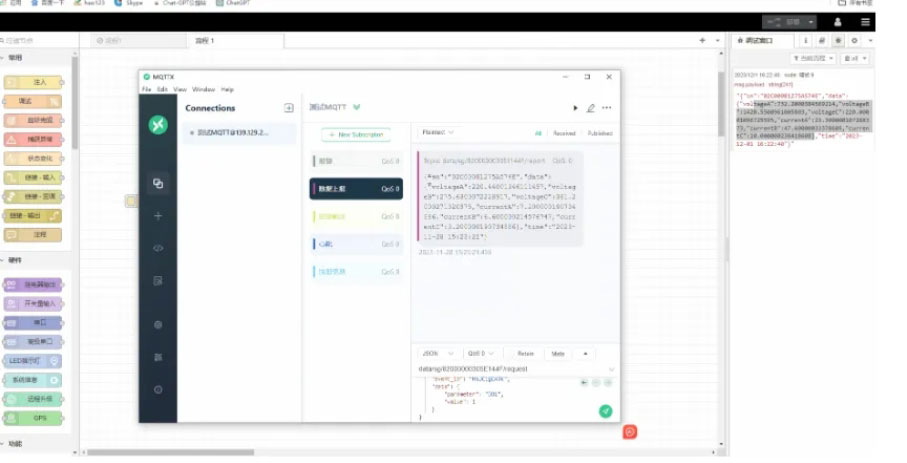

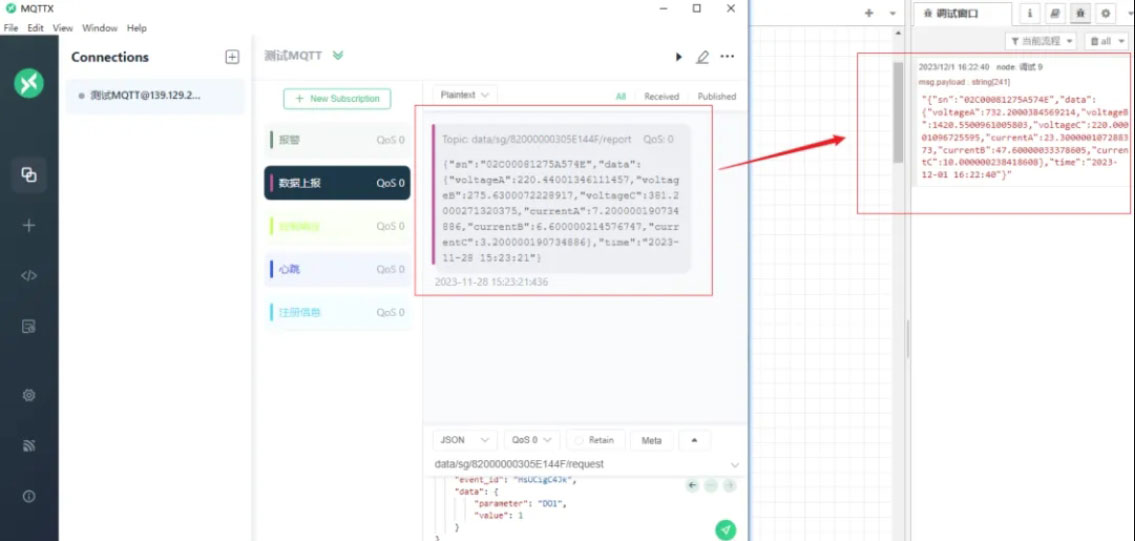

b.從上面可以看到日志窗口打印了數據報文，MQTTx也接收到了上報數據

c.數據上報流程使用的代碼塊：

function dateFormat(fmt, timestamp) {
    let ret;
    const opt = {
    "Y+": timestamp.getFullYear().toString(), // 年
    "m+": (timestamp.getMonth() + 1).toString(),  // 月
    "d+": timestamp.getDate().toString(), // 日
    "H+": timestamp.getHours().toString(), // 時
    "M+": timestamp.getMinutes().toString(), // 分
    "S+": timestamp.getSeconds().toString() // 秒
    // 有其他格式化字符需求可以繼續添加，必須轉化成字符串
    };
    for (let k in opt) {
    ret = new RegExp("(" + k + ")").exec(fmt);
    if (ret) {
        fmt = fmt.replace(ret[1], (ret[1].length == 1) ? (opt[k]) : (opt[k].padStart(ret[1].length, "0")))
                };
           };
    return fmt;
}
var flag = msg.status
var data = msg.payload
var payloadconst fmt = dateFormat("YYYY-mm-dd HH:MM:SS", new Date())
if (flag == "TIMEOUT") {
   payload = {
   "sn": "82000000305E144F",
   "data": {},
   "message": "offline",
   "time": fmt
   }
   msg.payload = JSON.stringify(payload)
   return [msg, null]
}

else if (flag == "OK") {
  payload = {
  sn: "02C00081275A574E",
  data,
  time: fmt

}
msg.payload = JSON.stringify(payload)
return [null, msg]}

3. 心跳推送

a.從節點庫拿出一個注入節點,函數節點,MQTT發布節點。注入節點用于周期發發送心跳,函數節點用于封裝心跳報文,MQTT發布節點用于發布到MQTT

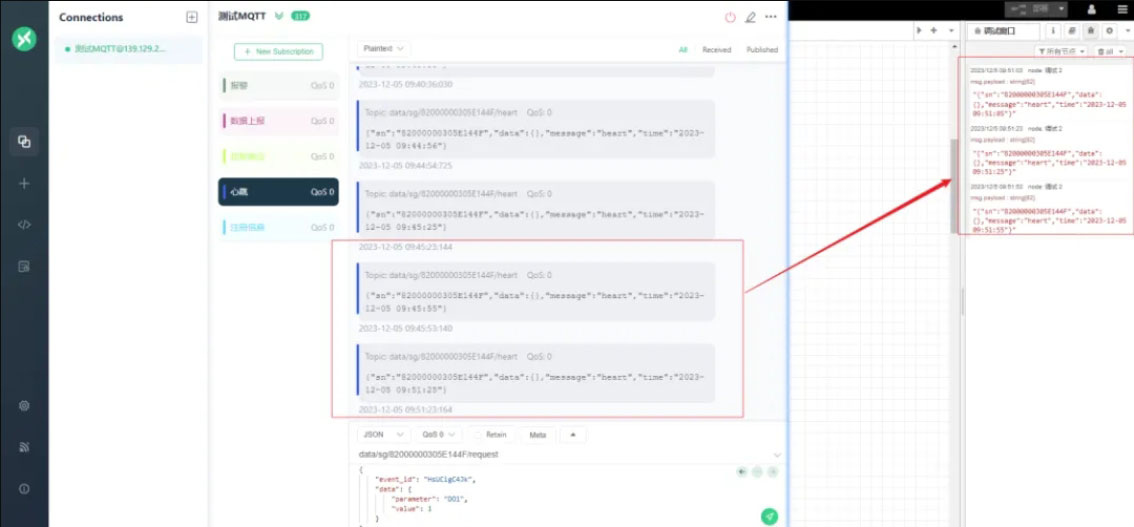

b.從上面可以看到日志窗口打印了心跳報文，MQTTx也接收到了心跳報

const fmt = dateFormat("YYYY-mm-dd HH:MM:SS", new Date())
function dateFormat(fmt, timestamp) {
    let ret;  const opt = {
    "Y+": timestamp.getFullYear().toString(), // 年
    "m+": (timestamp.getMonth() + 1).toString(),  // 月
    "d+": timestamp.getDate().toString(), // 日
    "H+": timestamp.getHours().toString(), // 時
    "M+": timestamp.getMinutes().toString(), // 分
    "S+": timestamp.getSeconds().toString() // 秒    /
    / 有其他格式化字符需求可以繼續添加，必須轉化成字符串
 };
 for (let k in opt) {
     ret = new RegExp("(" + k + ")").exec(fmt);
     if (ret) {
          fmt = fmt.replace(ret[1], (ret[1].length == 1) ? (opt[k]) : (opt[k].padStart(ret[1].length, "0")))
         };
      };
     return fmt;
 }

let obj = {
"sn": "82000000305E144F",
"data": {},
"message": "heart",
"time": fmt
}

msg.payload = JSON.stringify(obj)
return msg;

4. 下發控制及響應

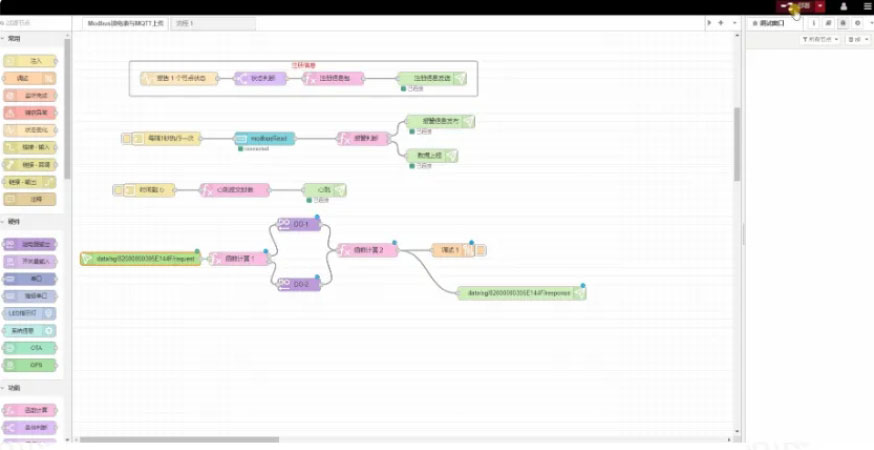

a.從節點庫拿出一個MQTT訂閱節點，MQTT發布節點，函數節點和DO節點，MQTT訂閱節點和MQTT發布節點用于接收云端發來的數據和控制響應，函數節點用于解析下發的報文和控制的響應報文封裝

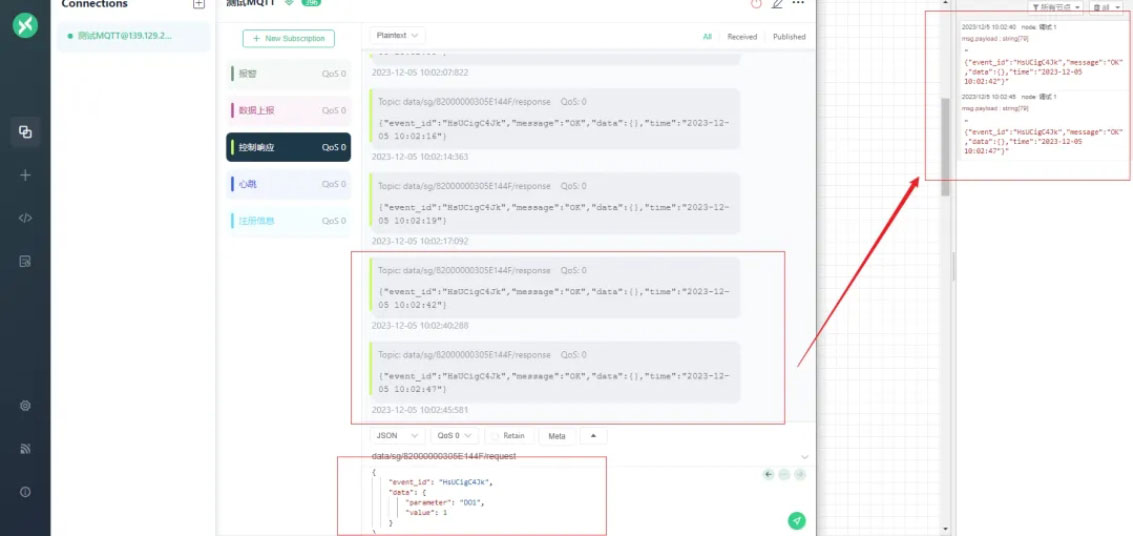

b.從上面可以看到日志窗口打印了報文，MQTTx也接收到了控制響應

//云端下發解析//
############################

if (msg.payload.length < 10) {
    return
    }
if (typeof (msg.payload) == "object") {
var obj = msg.payload    //信息獲取
let event_id = obj.event_id;
global.set("event_id", event_id)
let parameter = obj.data.parameter
let value = obj.data.value
let arr = []
switch (parameter) {
    case "DO1":
        arr = value
        break
    case "DO2":
        arr = value
        break

    }
    msg.payload = arr

    return msg;
 }

//############################
//反饋?lái)憫?yīng)封裝
//############################

let event_id = global.get("event_id")
const fmt = dateFormat("YYYY-mm-dd HH:MM:SS", new Date())function dateFormat(fmt, timestamp) {
    let ret;
    const opt = {
        "Y+": timestamp.getFullYear().toString(), // 年
        "m+": (timestamp.getMonth() + 1).toString(),  // 月
        "d+": timestamp.getDate().toString(), // 日
        "H+": timestamp.getHours().toString(), // 時
        "M+": timestamp.getMinutes().toString(), // 分
        "S+": timestamp.getSeconds().toString() // 秒
        // 有其他格式化字符需求可以繼續添加，必須轉化成字符串

        };
    for (let k in opt) {
        ret = new RegExp("(" + k + ")").exec(fmt);
        if (ret) {
            fmt = fmt.replace(ret[1], (ret[1].length == 1) ? (opt[k]) : (opt[k].padStart(ret[1].length, "0")))
          };
      };
    return fmt;
}
let obj = {
"event_id": event_id,
"message": "OK",
"data": {},
"time": fmt
}
msg.payload = JSON.stringify(obj);return msg;

//############################
