本章節主要實現一個流程：EG8200采集多個西門子S7-200 Smart的數據，并拼接組裝成JSON格式，通過MQTT上報ThingsKit平臺，并在平臺上做大屏顯示。
PLC數據采集此處不做過多贅述，可參考其他案例介紹。下文默認已經采集到PLC的數據。
網關配置：
第一步：采集多個PLC的數據
第二步：拼接Json
第三步：MQTT上報
平臺配置：
第一步：添加產品
第二步：添加物模型
第三步：添加設備
第四步：大屏設計
網關配置
第一步：采集多個PLC的數據

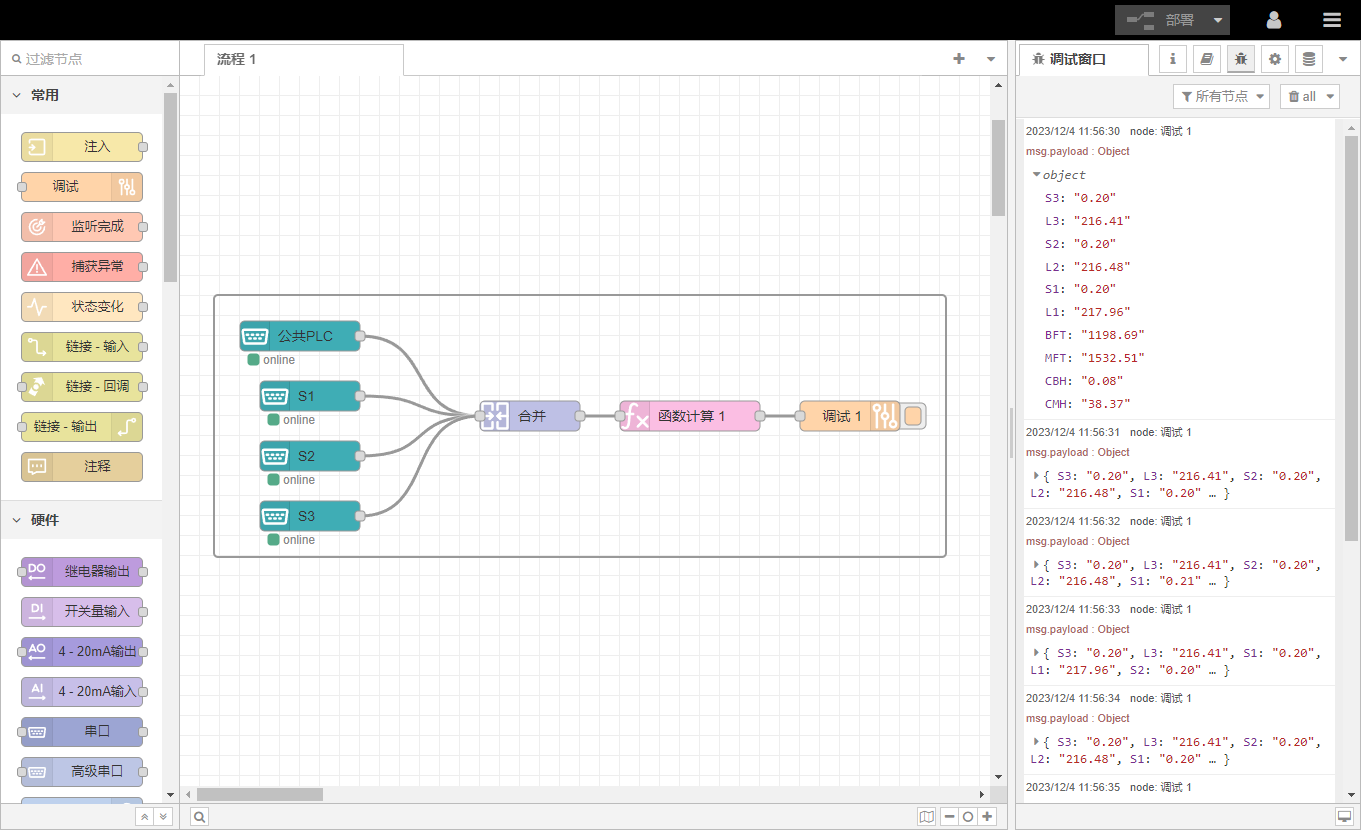

此處為采集PLC數據，不在過多贅述，可參考其他案例。采集到PLC的流程如下：
第二步：拼接Json
參考平臺配置第二步，設置物模型，其中數據點的標識符和網關采集的命名一致。因此只需將第一步的結果JSON格式化即可：
第三步：MQTT上報
新增MQTT發布節點，參考平臺配置第三步的內容配置MQTT鏈接信息：
客戶端ID：網關SN
用戶名：網關SN
密碼：123456
發布主題：v1/devices/me/telemetry
平臺配置
第一步：添加產品
設備管理->產品->新增產品：
設備類型：網關設備
產品名稱：自定義
規則鏈：默認
處理隊列：順序執行
默認協議：MQTT
第二步：添加物模型
設備管理->產品->EG8000->詳情->物模型管理->編輯物模型->發布：
按照需求填寫數據點，即物模型
第三步：添加設備
設備管理->設備->新增設備：
別名：自定義
設備名稱：自定義，示例填寫網關SN
所屬產品：EG8000
所屬組織：自定義，方便項目管理
添加協議：MQTT Basic
客戶端ID：網關SN
用戶名：網關SN
密碼：123456
此時可以看到設備已經在線，且數據已經更新：
第四步：大屏設計
大屏設計需要將設備設為公開，以便數據能夠被訪問：設備管理->更多->公開->確認
新增公共接口，用于大屏獲取數據：可視化->大屏->公共接口管理->新增公共接口->確認->發布
新建大屏，本示例按照甲方要求設計為點陣效果：（大屏設計具體操作流程，請參考ThingsKit官方資料）
本章節介紹了一個相對復雜的流程，旨在表述網關所具備的能力，因此并未對程序的安全性、穩定性、靈活性等方面做優化。
通過EG邊緣計算網關采集西門子S7 PLC的數據，并通過MQTT協議將數據上報至ThingsKit平臺，能夠實現對工業設備數據的遠程監控與管理。此架構利用了邊緣計算的優勢，減少了帶寬需求，并通過輕量的MQTT協議提高了數據傳輸效率。
