大家好，今天我要和大家聊聊三個在工業自動化領域非常重要的通信協議：EtherNet/IP、ModBus和OPC UA。它們作為三大主流的工業通信協議，在邊緣計算網關中扮演著至關重要的角色，它們各自獨特的特性和優勢使得邊緣計算系統能夠高效、靈活地與各種工業設備進行數據交換與控制。

EtherNet/IP、ModBus和OPC UA工業通信協議

EtherNet/IP，作為基于以太網的控制網絡協議，以其高速、可靠和易于集成到現有IT網絡中的特點，在邊緣計算網關中尤為受歡迎。通過EtherNet/IP，網關能夠無縫連接基于CIP（Common Industrial Protocol）的設備，實現實時數據通信和遠程控制，為智能制造和工業自動化提供了強大的數據支撐。

EtherNet/IP的工作原理其實和以太網差不多，都是通過發送和接收數據包來進行通信。不過，它還有一些特殊的地方。首先，EtherNet/IP能夠處理模擬信號，也就是說，它可以把連續變化的信號，比如溫度、濕度，轉換成數字信號，這樣就可以通過網絡傳輸了。其次，EtherNet/IP的實時性非常好，可以快速地響應工業生產中的各種變化。

而ModBus，這一歷史悠久且廣泛應用的協議，以其簡單性和靈活性著稱。在邊緣計算場景中，ModBus協議支持多種物理層接口，如RS-232、RS-485等，使得網關能夠輕松接入傳統工業設備，進行數據采集和指令下發。即便是在復雜的工業環境中，ModBus也能通過其主從站架構，實現高效、穩定的數據傳輸。

ModBus的工作原理是基于串行通信的。也就是說，數據是一點一點地傳輸?shù)?，不像以太網那樣是一整包數據。這種通信方式雖然速度相對較慢，但勝在簡單、穩定，而且成本低。

至于OPC UA（OLE for Process Control Unified Architecture），則是一種面向未來的、安全的通信協議。在邊緣計算網關中，OPC UA不僅提供了強大的數據建模和交換能力，還通過其內置的安全機制，確保了數據傳輸?shù)耐暾院蜋C密性。這使得OPC UA成為連接邊緣計算與云端、實現跨平臺、跨廠商數據共享的理想選擇。

OPC UA的工作原理是基于客戶端-服務器架構的?？蛻舳丝梢韵蚍掌靼l(fā)送請求，服務器則會返回相應的數據。這種通信方式非常適合跨系統通信，比如連接不同的工業自動化系統和軟件平臺。

EG系列邊緣計算網關中的工業協議支持

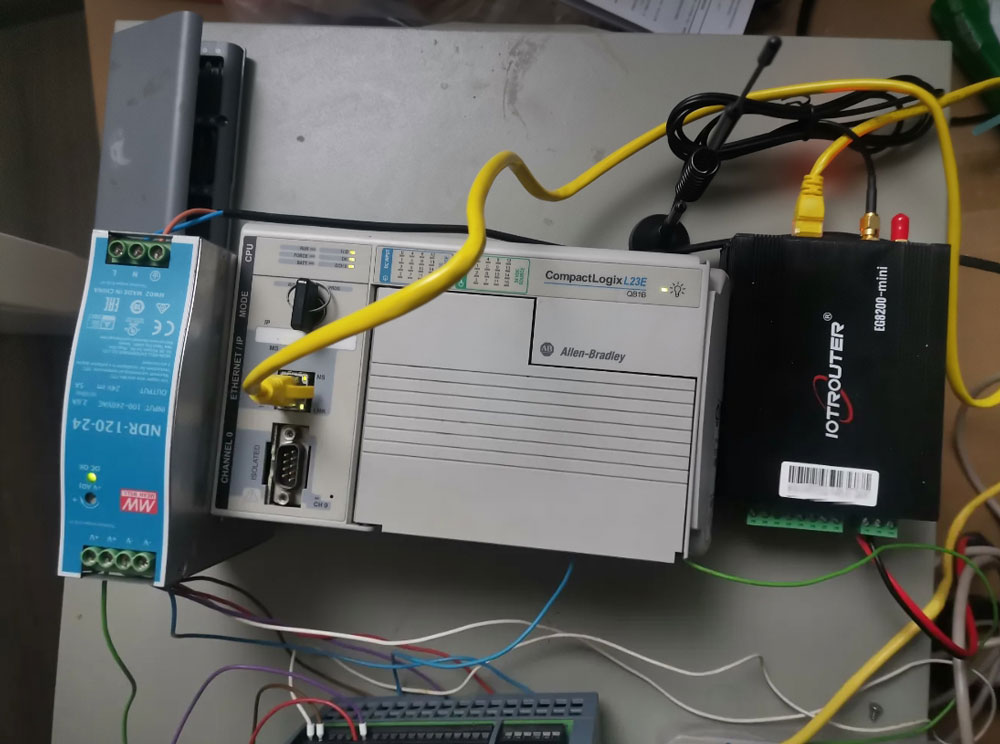

 在EG系列邊緣計算網關中，我們可以使用不同的Node-RED節點，來輕松完成與不同的工業協議的對接工作。在EtherNet/IP對接的時候，由于EtherNet/IP采用網口通信，所以需要確定網關的LAN口與PLC的IP在同一網段。然后從左側拖入對應的PLC節點，并配置節點設置項和數據點位設置信息，就能完成該協議的通信了。具體可以參考這里。

而針對ModBus協議，EG邊緣計算網關，不僅支持使用modbus請求節點/modbus解析節點匹配設置來解析數據，還支持使用modbus讀/modbus寫/modbus服務等多個特色功能節點，方便用戶對接該協議。

最后是對于OPC UA，EG網關提供了Browse節點快速瀏覽/訂閱OPC UA Server中的數據標簽。Server節點用于將EG8200邊緣計算網關采集到的數據轉換為符合OPC UA的數據臨時存儲在本地，以供局域網內的OPC UA客戶端讀寫。EG邊緣計算網關還提供了Client節點用于和OPC UA服務端通信。支持匿名登錄和用戶名密碼登錄。這些節點可以幫助用戶非常快速地完成項目部署，節約項目開發成本。

其實，EG系列邊緣計算網關是多協議支持的邊緣計算網關。

• 數據協議支持：標準的modbus協議、OPCUA協議、支持99%的PLC協議（西門子s7系列、三菱網口mc協議、AB、Beckhoff（倍福）、歐姆龍fins協議、PANASONIC（松下）、LS產電、羅克韋爾、匯川、基恩士、臺達、信捷、麥格米特、安川、永宏、富士、豐煒、通用電氣等），當前對非標協議可以通過JS語言去解析實現；

• 網絡協議支持：TCP/MQTT/UDP/HTTP/websocket等協議；

• 行業協議支持：環境規約HJ212、電力DLT645-2007 、IEC104、CJT188協議。

總結

EtherNet/IP、ModBus和OPC UA在邊緣計算網關中的應用，不僅增強了系統的靈活性和擴展性，還提升了數據傳輸?shù)陌踩院托省ｋS著工業4.0和智能制造的深入發展，這些協議將繼續在邊緣計算領域發揮關鍵作用，推動工業生產的智能化、網絡化進程。
