EG邊緣計算網關可以從現場設備采集數據，并通過MQTT協議將數據上報到云平臺，實現設備的遠程管理和監控。縱橫云物聯網平臺為用戶提供了一個強大的云端平臺，用于接收、處理和可視化這些數據。本教程將介紹如何使用EG邊緣計算網關通過MQTT協議連接縱橫云物聯網平臺，實現數據采集和上傳。

需求概述

本章節主要實現一個流程：EG8000采集的數據，組裝成JSON格式，并通過MQTT上報應用平臺；同時能夠接收應用平臺下發的控制命令，實現遠程開關。要實現此流程，需要提前準備好以下材料：

要采集的PLC的IP端口以及點位表，例如：

MQTT通信相關參數及JSON數據格式要求，例如：

需求分析

1.網關配置：

第一步：采集PLC數據

第二步：拼接Json

第三步：MQTT上報

第四步：下行MQTT訂閱

第五步：解析下行Json寫入PLC

2.平臺配置：

第一步：添加設備

第二步：添加數據點

第三步：綁定標志

第四步：測試

需求實現

1.網關配置

第一步：采集PLC數據

此處為采集PLC數據，不在過多贅述，可參考其他案例。采集到PLC的流程如下：

此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/org-wiki-iotrouter-rlzwv5/eg8000/hh3gq8an371h7xiw

第二步：拼接Json

此處報文將數據按照需求概述拼接成Json格式，需要注意的是平臺限制每包數據上傳間隔必須大于1S，這里使用緩存隊列節點來實現數據有序發送：

平臺3.0有數據接收長度限制，所以本案例通過函數節點對采集的數據做了拆分上傳處理

第三步：MQTT上報

配置MQTT發布節點，用于將采集到的數據上傳平臺3.0：

此處為語雀視頻卡片，點擊鏈接查看：MQTT連接.mp4

第四步：下行MQTT訂閱

配置MQTT訂閱節點，用于接收平臺3.0下發的控制指令：

此處為語雀視頻卡片，點擊鏈接查看：下行配置.mp4

第五步：解析Json并寫入到PLC

因為平臺3.0的下發的報文格式不滿足PLC的要求，所以，此處需要將收到的JSON格式進行格式轉換。這里我們需要使用函數計算節點，通過編程將它進行處理轉換，再給到PLC進行寫的操作：

此處為語雀視頻卡片，點擊鏈接查看：下行解包.mp4

2.平臺配置

第一步：添加設備

設備管理->添加設備->填入網關SN：GIF

第二步：添加數據點

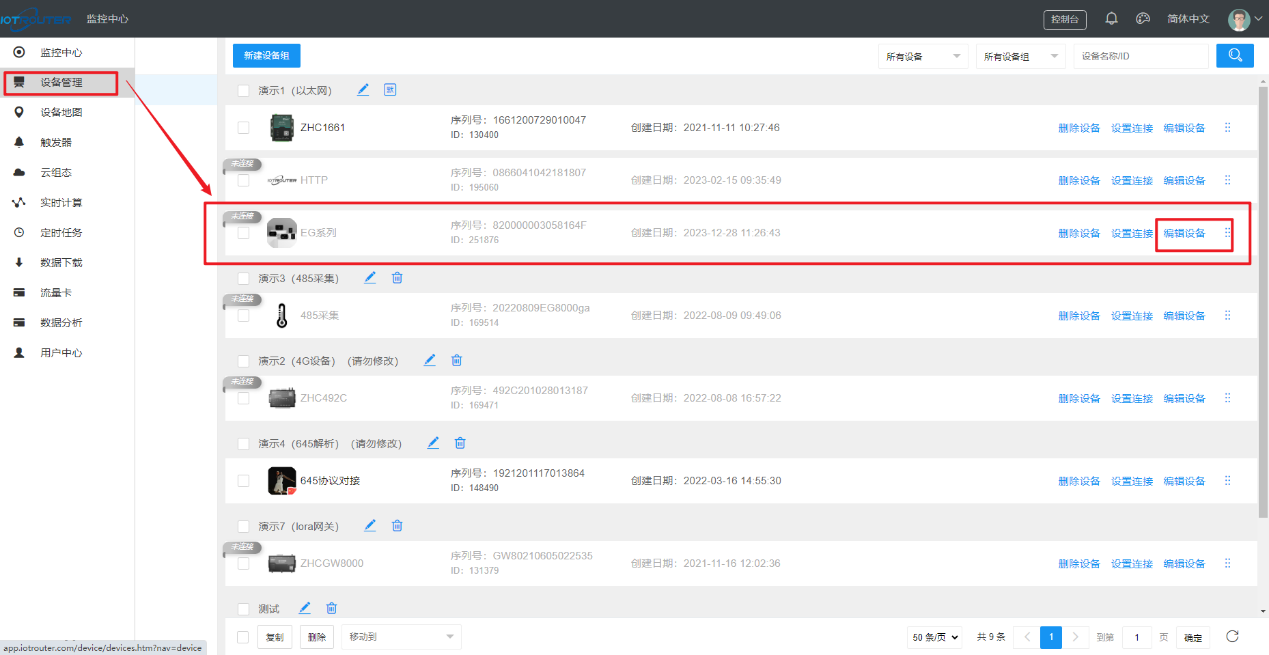

設備管理找到剛才添加的設備，進入編輯設備

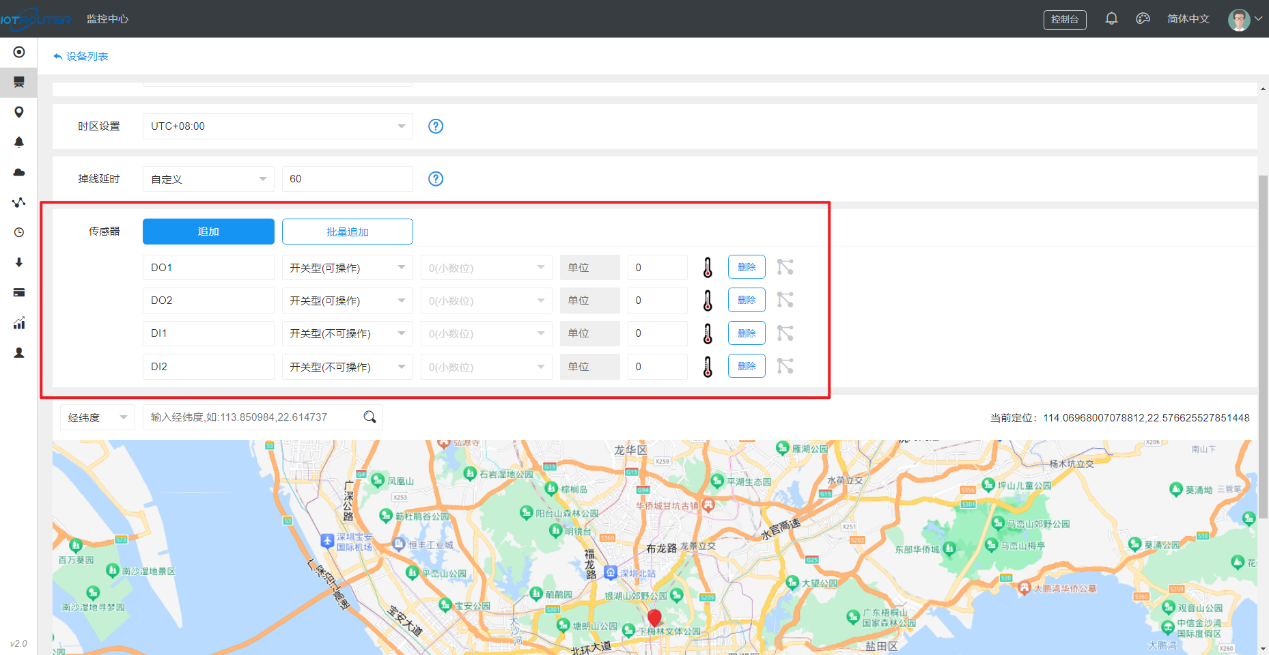

找到傳感器添加數據點

根據本案例中的數據點添加，4個開關型變量，4個數值型變量，其他小數位以及單位根據自己的需求設定(添加完成后需要下滑到底部點擊創建設備)

第三步：綁定標志

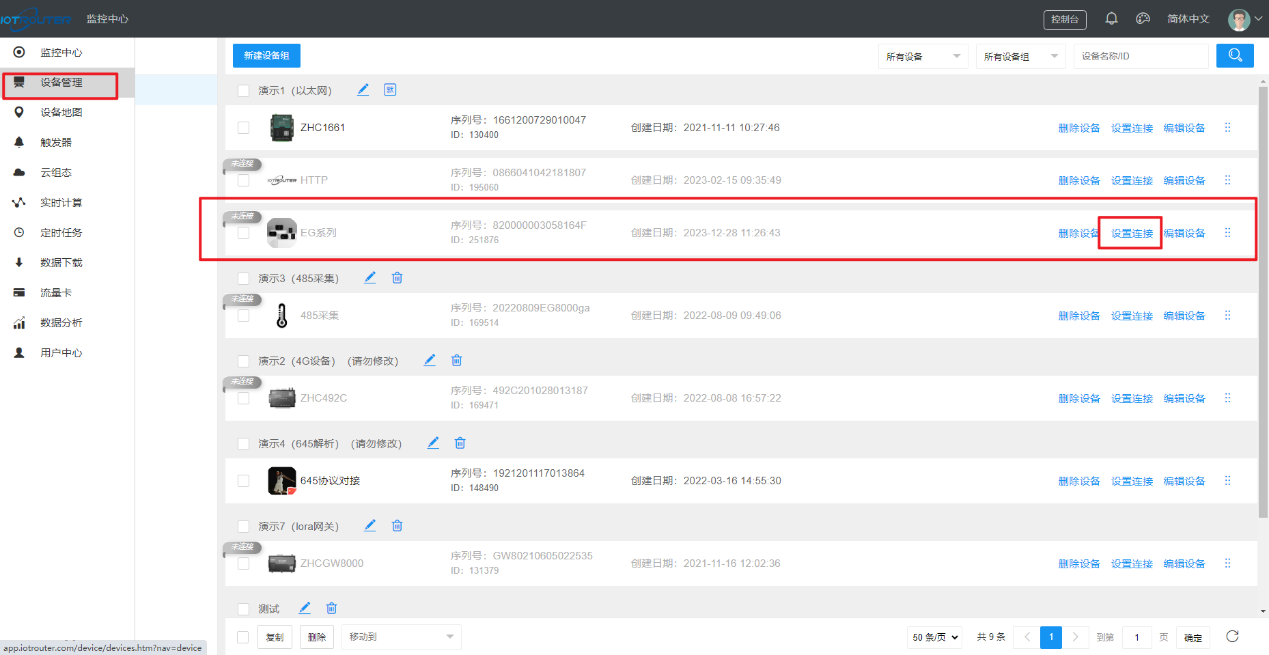

設備管理找到剛才添加的設備，點擊設置連接

填入讀寫標識（需要和網關PLC節點的第三列配置一致）

第四步：測試

此處為語雀視頻卡片，點擊鏈接查看：測試.mp4

注意

MQTT配置節點導出時，不會攜帶用戶名和密碼。因此導入時需要重新錄入用戶名和密碼
