在工業自動化和物聯網應用場景中，設備需要持續不斷地將采集數據上傳到云端服務器。但在實際應用中，可能會遇到服務器連接中斷或者斷點的情況，導致數據丟失。為了確保數據的完整性，本案例設計了一個相較緩存隊列更穩定的斷點續傳方案，采用時序數據庫作為數據暫存區，確保在網絡中斷時數據不會因為斷電而丟失，并能夠在網絡恢復后自動將這些數據補發到服務器。

注：使用時序數據庫需要插SD卡。完整講解見：斷點續傳（時序數據庫）

需求分析

網絡正常時，采集數據直接上傳至云端

網絡異常時，采集數據存入本地時序數據庫

網絡恢復后，自動從時序數據庫中補發數據至云端

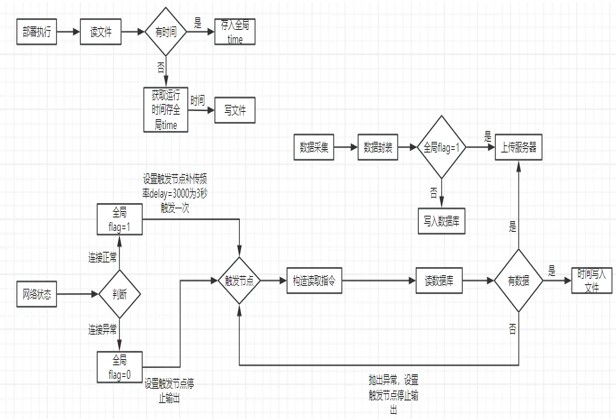

流程如下：

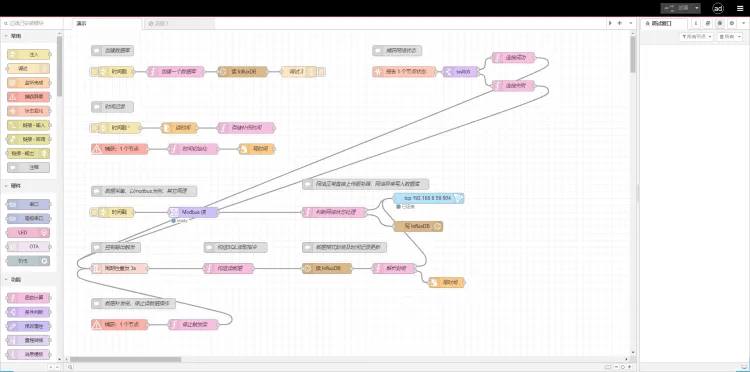

流程實現

（一）網絡狀態監測流程

狀態變化節點，監測服務器連接狀態的變化，確保能夠及時感知連接的建立或斷開。

條件判斷節點，根據接收到的狀態信號進行邏輯判斷，決定后續的操作。

函數計算節點，連接成功：設置全局變量 conncetFlag為 true。設置消息對象的 delay 屬性為 3000 毫秒，這樣觸發節點會每隔 3 秒輸出一次，并從數據庫中讀取一條數據。連接失?。?/span>設置全局變量 conncetFlag為 false。設置消息對象的 reset 屬性為任意非空值，這將導致觸發節點停止從數據庫中讀取數據。

（二）數據庫創建

在時序數據庫中，數據的時間戳和順序是關鍵。因此，數據庫的設計需要考慮高效的寫入和查詢能力。選擇合適的時序數據庫（如InfluxDB、TimescaleDB等），并根據應用需求配置索引和分區策略，以優化數據存儲和檢索效率。

（三）數據采集轉發流程

注入節點觸發，modbus讀節點讀數據。

modbus讀節點，采集modbus從機數據。

函數計算節點，將采集的modbus從機數據封裝需要的數據格式，這里為JSON格式。根據全局變量conncetFlag的值決定數據的流向：輸出口1：conncetFlag 為 true（表示網絡連接正常），則將數據正常上傳至服務器。輸出口2： conncetFlag 為 false（表示網絡連接失?。?，則將數據存入數據庫。

（四）數據補發處理流程

讀寫入文件節點（記錄時間）

初次運行：初次運行，讀文件觸發若不存在該文件，讀節點會拋出異常，捕獲到異常，獲取當前系統時間作為運行時間寫入文件。

數據補傳：數據補傳是以數據庫中大于運行時間的數據為起始，獲取數據庫數據，每次獲取第一條。獲取完成后，將該條數據的時間往后偏移一點復寫入文件，即可保證補傳讀取下一條數據時，不會重復讀取。依次往復觸發節點根據條件執行后續部分流程。

函數節點

構造讀數據：構造SQL語句查詢大于存儲時間的數據庫數據，每次觸發只讀一條。

解析封裝：輸出口1輸出本次補傳的數據。輸出口2輸出本次補傳數據的時間加上200毫秒，該時間將被記入寫文件并用于確定下一條數據補傳的時間點。

總結

斷點續傳技術在時序數據庫中的應用，為數據完整性和系統的穩定運行提供了有力保障。通過數據分片、增量傳輸?shù)确椒ǎ瑪帱c續傳在多種場景中展現出強大的實用性和適用性。隨著技術的不斷進步，斷點續傳將進一步推動時序數據庫在各類實時數據應用中的普及，為數據的可靠性和完整性提供強有力的保障。
