分頻器是一種用于將音頻信號劃分為不同頻率范圍的電路，常用于音頻系統中，以將信號精確分離并傳遞給高音、中音和低音揚聲器驅動器。其核心原理是利用無源或有源濾波器阻擋特定頻率范圍的信號，確保每個揚聲器僅接收適合其設計頻率響應的信號，從而實現最佳聲音再現。分頻器的分頻頻率（-3dB點）是信號功率開始衰減的臨界點，其輸出可以是高通、低通或帶通信號。分頻器分為有源和無源兩種類型，廣泛應用于家庭音響、汽車音響以及專業音響系統中。

分頻電路的基礎知識

分頻電路通常將音頻信號劃分為幾個頻段，并將每個頻段引導至相應的揚聲器驅動器。例如，高頻可能進入高音揚聲器，中頻進入中音揚聲器，低頻進入低音揚聲器或低音揚聲器。這種劃分基于濾波原理，即特定頻率范圍通過，而其他頻率范圍則被阻止或降低。

分頻器本質上是一個濾波器電路。這些濾波器使用電容器、電感器和電阻器來執行其功能。通過利用這些組件的不同配置，分頻器可以充當高通濾波器（通過高頻）、低通濾波器（通過低頻）或帶通濾波器（通過特定范圍的頻率）。

分頻電路的類型

1. 無源分頻器：

它們完全依靠電容器、電感器和電阻器等無源元件來分配信號。它們不需要外部電源。常見的無源分頻器類型包括一階（使用單個電感器或電容器）和更高階濾波器（例如二階或三階），它們使用多個電感器和電容器來創建更陡峭的頻率濾波斜率。無源分頻器的優點是其簡單且易于集成到音頻系統中。

2. 有源分頻器：

這些分頻器使用運算放大器等有源元件，并且需要電源。它們可以更精確地控制信號分配。有源分頻器可以提供更好的性能，特別是在處理更高功率或需要更復雜的頻率管理時，因?yàn)樗鼈兛梢元?dú)立于音頻信號供電，并且通常在功率放大級之前使用。

分頻器電路的工作原理

可以使用頻率濾波的概念來解釋分頻電路背后的工作原理。典型的音頻信號由很寬的頻率范圍組成，每個揚聲器驅動器（如低音揚聲器或高音揚聲器）都設計為在特定頻率范圍內最佳運行。分頻器的作用是將信號分成不同的頻段并將它們路由到適當?shù)尿?qū)動器。

高通濾波器 (HPF)：高通濾波器允許高頻信號通過，同時阻止低頻。在分頻器中，這通常用于僅處理高頻（例如，2 kHz 以上）的高音揚聲器。

低通濾波器 (LPF)：低通濾波器允許低頻信號通過，并阻止高頻信號通過。這適用于只需要處理低頻（例如，低于 200 Hz）的低音揚聲器和超低音揚聲器。

帶通濾波器 (BPF)：帶通濾波器僅允許特定范圍的頻率通過，通常用于中音驅動器。

每種濾波器都可以通過電容器和電感器的組合來實現。電容器阻擋低頻，同時允許高頻通過；電感器則相反，允許低頻通過，同時阻擋高頻。

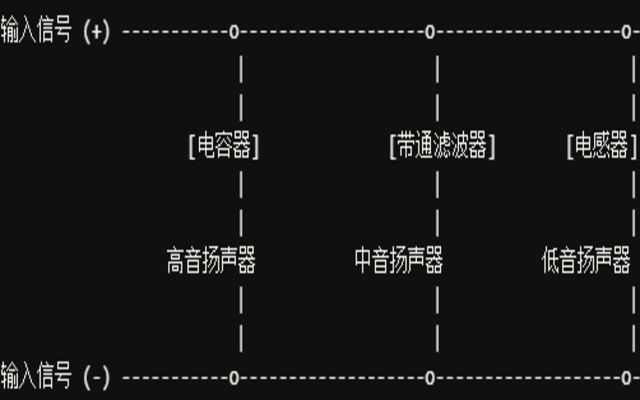

分頻器電路圖

可以使用電容器和電感器設計一個簡單的分頻電路。該圖通常由串聯或并聯排列的元件組成。在典型的設置中：

可以將電容器與信號路徑串聯，以形成用于較高頻率的高通濾波器。可以串聯一個電感器來創建較低頻率的低通濾波器。對于多路分頻器（例如，2路或3路），會添加額外的組件來處理更復雜的劃分，例如將信號分成三路揚聲器系統的三個頻段（低音，中音和高音）。

以下是雙向分頻電路的基本概述：

對于高音揚聲器（高通濾波器）：電容器與輸入信號串聯，可濾除較低的頻率并讓高頻通過。

對于低音揚聲器（低通濾波器）：電感器與低音揚聲器串聯，使其能夠接收低頻并阻擋高頻。

在更復雜的三路分頻器中，每個濾波器（高通、低通和帶通）將分別設計為處理高音揚聲器、中音揚聲器和低音揚聲器的特定頻率范圍。結果是每個驅動器僅接收其可以處理的頻率，從而確保聲音更清晰、運行更高效。

結論

分頻器電路在現代音頻系統中起著至關重要的作用，可確保每個揚聲器驅動器在其理想的頻率范圍內工作。通過利用高通、低通和帶通濾波器等濾波器，分頻器可提供必要的頻率分離，以優化性能并減少失真。無論是無源還是有源，這些電路都能確保最終的聲音輸出盡可能清晰和準確，從而為各種環境下的音頻體驗做出重大貢獻。了解分頻電路背后的工作原理和組件可以更好地設計和排除音頻系統的故障。
