-接線：使用USB轉485工具連接ET2100和電腦
-供電：ET21XX供電電壓為DC12~24V，接入電源并通電

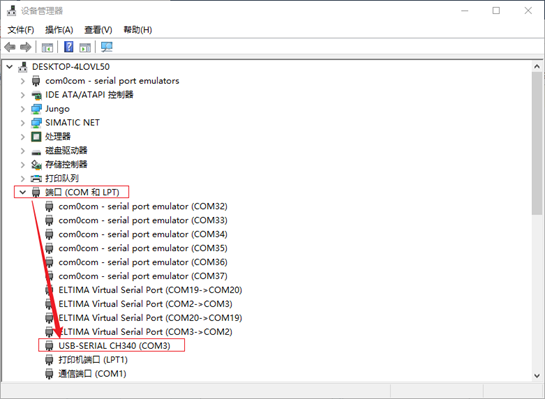

-配置：運行ET21XX上位機->選擇端口號（默認參數：115200/1/8/無）->打開串口->點擊搜索->開始配置
! 修改配置前請務必先讀取配置
此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/org-wiki-iotrouter-rlzwv5/et/ltrv7t2qmrg29xar
系統

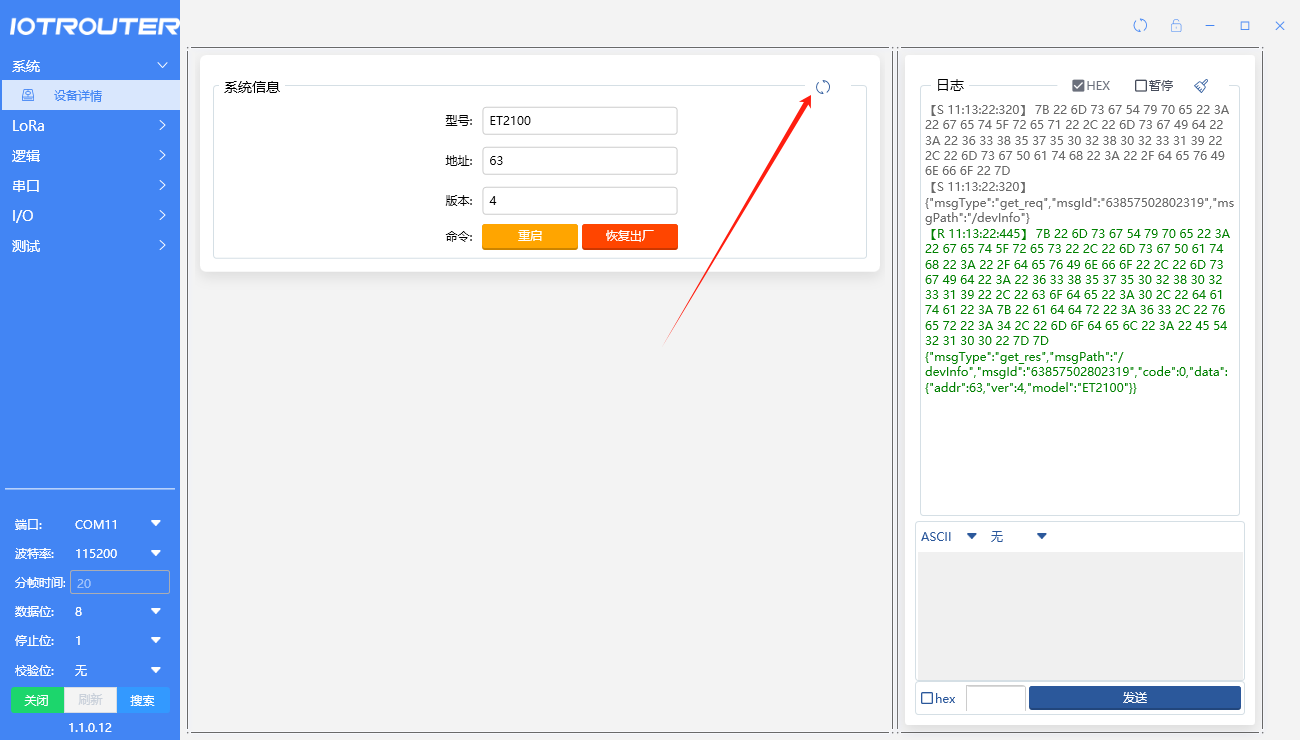

點擊刷新按鈕，可以讀取系統信息，系統信息參數說明如下表所示：
參數 | 含義 | 描述 |
型號 | ET2100 | 只讀，固定字符，表示型號 |
地址 | modbus通信地址碼 | 只讀，1-255，撥碼開關決定 |
版本 | 版本號 | 只讀，固件版本 |
-重啟：點擊后設備會立即重啟
- 恢復出廠：點擊后設備清除所有配置，恢復到出廠默認配置

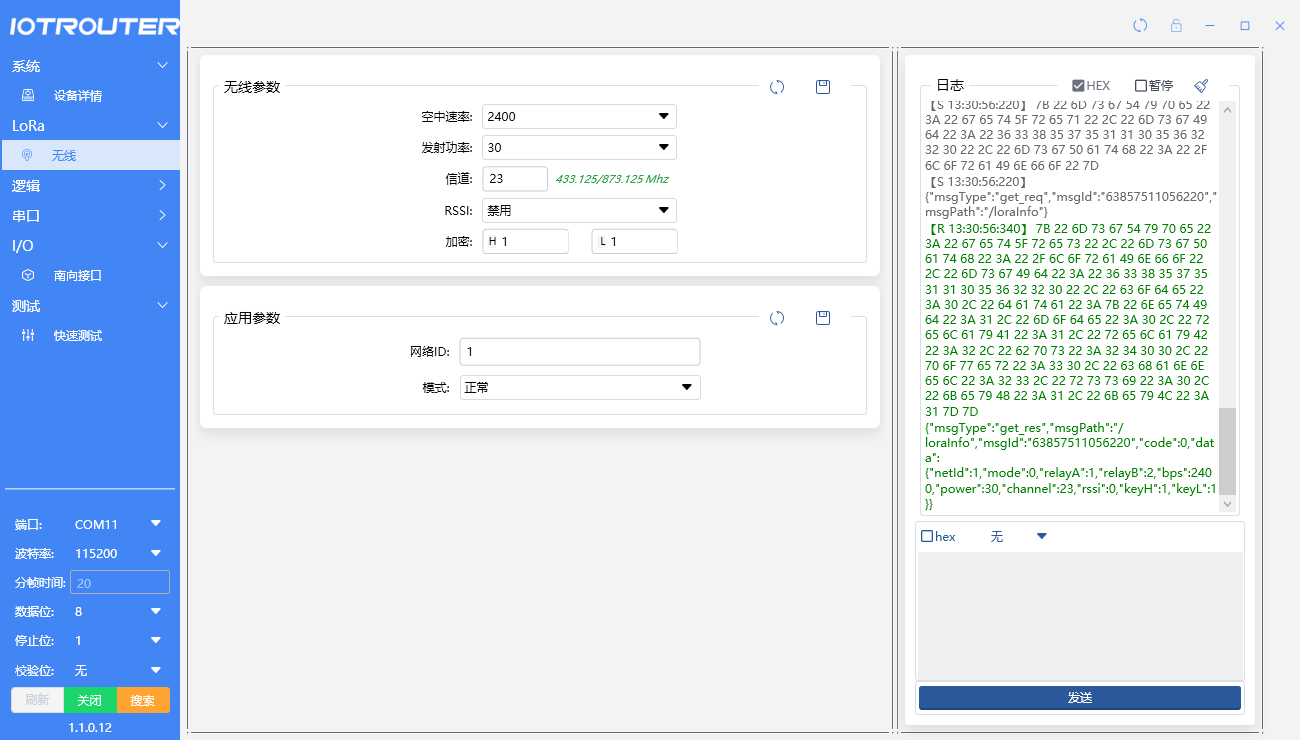

LoRa
點擊刷新按鈕，可以讀取LoRa信息，LoRa信息參數說明如下表所示：
參數 | 含義 | 描述 |
空中速率 | 空中通信速率，速度越快，距離越近 | 2400/4800/9600/19200/38400/62500 |
發射功率 | 發射功率越大，通信距離越遠 | 30/27/24/21 |
信道 | 發射頻率，國內外基礎頻率不同 | 取值0-83，不同取值對應的頻段信息會自動計算后顯示在后面，前者是國內頻段，后者是海外頻段，分別對應不同型號，請按需選擇 |
RSSI | 當前通信信號質量 調試時使用，正常工作請勿使用 | 開啟后，每次接收數據末尾會攜帶1個字節表示信號質量，RSSI=-(0xFF-X)。越接近0信號質量越好，小于-90很弱，大于-45信號質量可以 |
加密 | LoRa通信支持加密傳輸，密鑰為2個字節 | H：密鑰高字節，取值0-255 L：密鑰低字節，取值0-255 |
網絡ID | 網絡ID一致的ET2100才可互相通信 | 取值范圍1-255 |
模式 | 工作模式 | 正常模式/中繼模式 |
A | 要中轉的A網絡ID | 中繼模式下，ET2100可以將網絡A的數據和網絡B的數據互相轉發，且可以多級中繼 |
B | 要中轉的B網絡ID |
|
-無線參數完全一致時，LoRa才能互相通信?。?！
邏輯
ET21XX支持設置8個邏輯，用于實現DO遠程跟隨DI、AO遠程跟隨AI等IO跟隨功能，用戶可以按需設置，具體設置方案可參考案例介紹。參數介紹如下表所示：
參數 | 含義 | 描述 |
模式 | 邏輯觸發條件 | 禁用：關閉邏輯 正向跟隨：DI=1則DO=1，DI=0則DO=0 反向跟隨：DI=1則DO=0，DI=0則DO=1 模擬量跟隨：AO輸出值等于AI輸入值 大于等于：AI輸出值大于等于設定閾值觸發DO動作 小于等于：AI輸出值小于等于設定閾值觸發DO動作 |
遠端地址 | 觸發邏輯的設備地址碼 | 01H-FEH，跟隨的遠端設備的地址碼 |
輸入寄存器 | 觸發邏輯的輸入通道 | 0表示DI1或者AI1，取值范圍0-7 |
輸出類型 | 觸發邏輯的輸出類型 | DO/AO |
輸出寄存器 | 邏輯觸發后的輸出通道 | 0表示DO1或者AO1，取值范圍0-7 |
AI閾值 | AI達到某個值后觸發邏輯 (大于等于、小于等于模式生效) | 單位uA，取值0-20000 |
默認值 | AO跟隨AI超時后AO輸出值 | 單位uA，取值0-20000 |
DO動作 | 正向跟隨超時、反向跟隨超時、大于等于、小于等于模式滿足條件時DO輸出動作 | 閉合/斷開 |
超時時間 | IO跟隨超時時間 | 單位秒，取值0-65535 |
串口
點擊刷新按鈕，可以讀取串口信息，串口信息參數說明如下表所示：
參數 | 含義 | 描述 |
波特率 | 串口速率 | 2400~115200 bps |
數據位 | 數據位 | 8 |
校驗位 | 校驗位 | 無/偶校驗/奇校驗 |
停止位 | 停止位 | 1/2 |
注：修改奇偶校驗時，需將數據位改為9
IO
ET21XX支持IO擴展，且擴展后的IO和自身IO并無差異，使用方式一樣，即無感擴展IO。插上擴展模塊后，無需重啟，IO數量和狀態會立即同步。下圖為通電狀態下，在ET2100后插上1個ET1010和1個ET1020效果演示：
ET2100自身不帶IO接口，因此單獨使用ET2100時，IO配置是無效的。但是當搭配ET1010/ET1020時，IO配置參數如下所示：
DI
參數 | 含義 | 描述 |
通道數 | 當前設備DO數量 | 只讀，擴展后IO數量，自動識別 |
主動上報 | 是否開啟主動上報 | 啟用：狀態變化立即上報或者周期上報，禁用 |
上報方向 | 數據上報方向 | 北向（LoRa）/南向（RS485）/南北向 |
上報周期 | 上報周期 | 單位秒，0-65535 |
AI
參數 | 含義 | 描述 |
通道數 | 當前設備DO數量 | 只讀，擴展后IO數量，自動識別 |
主動上報 | 是否開啟主動上報 | 啟用：周期上報，禁用 |
上報方向 | 數據上報方向 | 北向（LoRa）/南向（RS485）/南北向 |
上報周期 | 上報周期 | 單位秒，0-65535 |
Json協議
ET21XX支持Json協議，通過Json協議，不止可以讀寫IO狀態，還可以設置ET21XX的工作模式。配置軟件和ET21XX的交互就是使用的Json協議，這也意味著，Json協議可以使用ET21XX的所有功能。在日志窗口也可以看到Json交互的日志。
因LoRa通信帶寬限制，只有串口來的Json請求，ET21XX才會響應。具體協議內容請參考：
此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/et/xg14wubx0vdolkkx
Modbus協議
ET21XX支持Modbus RTU協議，通過Modbus協議，只能讀寫IO狀態，不能設置ET21XX的工作模式。
無論是LoRa通信還是串口來的Modbus RTU請求，ET21XX都會響應。下面列出了一些指令示例：
| //讀取第1路繼電器狀態： 請求：01 01 00 00 00 01 FD CA 響應：01 01 01 00 51 88 //控制第1路繼電器輸出： 請求：01 05 00 00 FF 00 8C 3A 響應：01 05 00 00 FF 00 8C 3A //讀取第1路DI狀態： 請求：01 02 00 00 00 01 B9 CA 響應（0）：01 02 01 00 A1 88 響應（1）：01 02 01 01 60 48 //讀取第1路AI狀態： 請求：01 04 00 00 00 01 31 CA 響應：01 04 02 10 00 B4 F0 //讀到的電流值單位為uA，實際值要除以1000得到mA //示例中0x1000=4096uA,實際電流值為4.096mA //讀取第1路AO狀態： 請求：01 03 00 00 00 01 84 0A 響應：01 03 02 10 00 B5 84 //讀到的電流值單位為uA，實際值要除以1000得到mA //示例中0x1000=4096uA,實際電流值為4.096mA //設置第1路AO值為10mA,即10000uA(0X2710)： 請求：01 06 00 00 27 10 93 F6 響應：01 06 00 00 27 10 93 F6 |
ET21XX系列繼承了ZHC系列的所有功能，并且吸收采納了很多客戶反饋的意見，因此產品力得到了很大的提升。原有的組網功能、IO跟隨功能全新升級，發射功率也增加到30dBm，加上新形態的IO靈活擴展，使得ET21XX更加靈活，更加可靠，更加穩定。典型案例可參考下一章：案例介紹。
