IPSec協議作為互聯網安全通信的基石，通過加密隧道技術為公共網絡上的私有數據傳輸提供軍用級防護。當企業分支機構需要安全接入總部資源，或遠程員工訪問內部系統時，IPSec VPN憑借其強大的認證與加密機制成為首選解決方案。本文將深入解析IPSec協議運作機理，并結合主流設備配置實踐，揭示高效部署的關鍵要素。

一、IPSec協議核心架構與技術要素

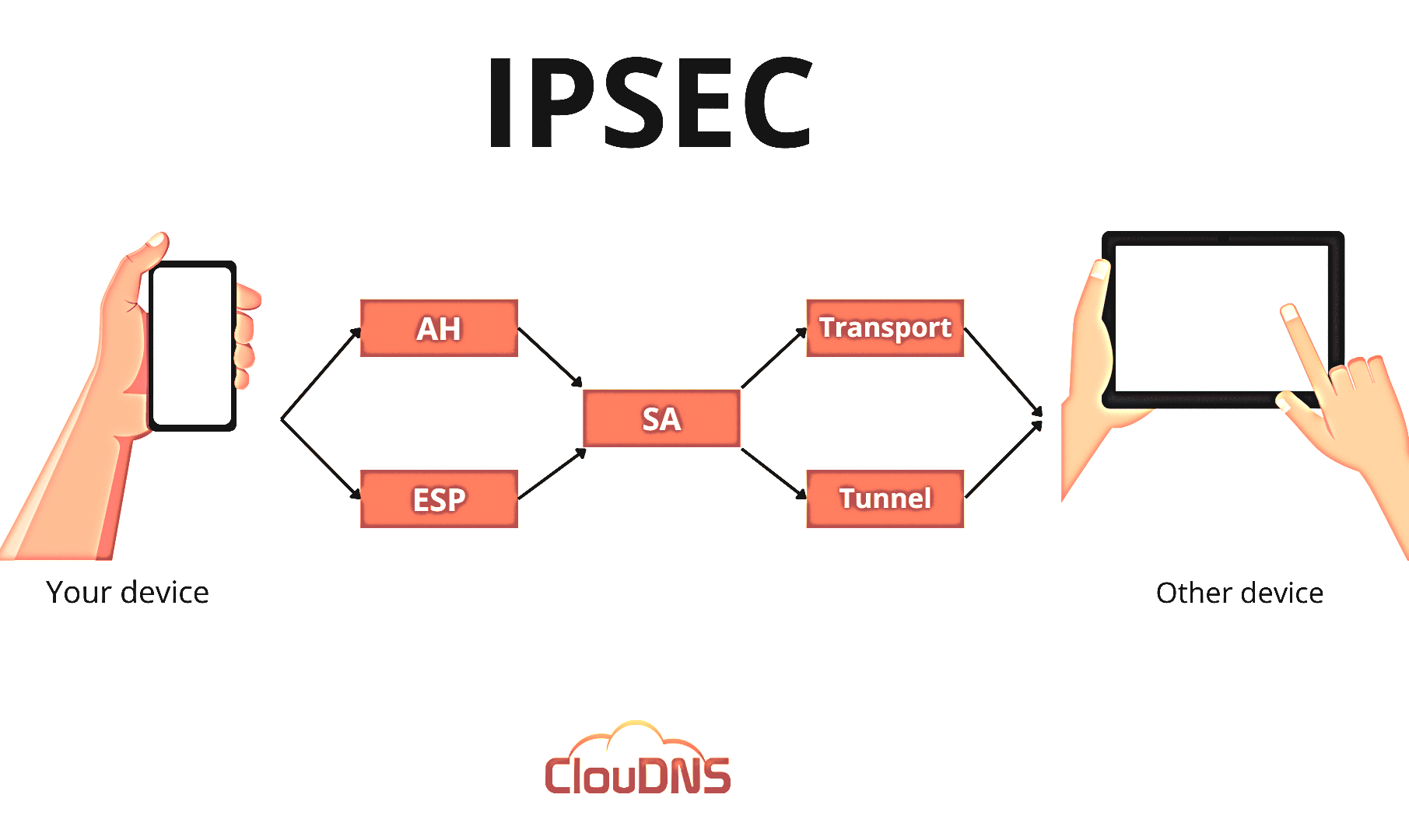

IPSec并非單一協議，而是由多個組件構成的安全框架。其核心技術包括IKE密鑰交換協議和IPSec封裝協議兩大部分。IKE協議負責在通信初期建立安全關聯（SA），通過UDP端口500和4500協商加密參數并交換密鑰；IPSec協議則由ESP（封裝安全載荷，協議號50）和AH（認證頭，協議號51）組成，其中ESP因支持加密和認證雙重功能已成為主流選擇。

在操作模式上，IPSec提供兩種選擇：隧道模式將整個原始IP包加密并添加新IP頭，適用于網關間通信；傳輸模式僅加密原始IP包的載荷部分，效率更高但僅適用于主機間直連?，F(xiàn)代部署中，隧道模式因其更強的拓撲適應性成為默認選擇。協議通過Diffie-Hellman算法實現密鑰安全交換，支持從768位（Group1）到1536位（Group5）不同安全等級的密鑰組，管理員需根據安全需求與設備性能權衡選擇。

二、企業級快速配置方案革新傳統部署流程

面對連鎖酒店、零售企業等分支機構眾多的場景，傳統IPSec VPN配置復雜度過高的問題日益凸顯。新華三集團推出的IPSec快速配置方案通過三大創新實現革命性簡化：首先，隱藏IKE/IPSec底層創建，管理員只需配置本端名稱、對端IP及預共享密鑰，系統自動生成隧道接口及相關安全參數；其次，智能保護網段協商——雙方僅需定義本端需保護的子網（如10.10.0.1/24），建立連接后自動交換網段信息并生成加密流量所需的感興趣流與路由；最后，多線路智能切換支持主備鏈路自動切換，高優先級線路恢復后自動回切，顯著提升業務連續性。

實際配置中，分支設備僅需四條核心命令即可完成對接：

中心設備同步配置保護網段后，隧道自動協商建立，大幅降低運維復雜度。

三、多廠商設備部署實踐詳解

不同硬件平臺的IPSec配置界面雖有差異，但核心參數保持一致。以Cisco RV系列路由器為例：

啟用VPN服務器并配置預共享密鑰（長度需8-49字符）

選擇交換模式：固定IP雙方用主模式（Main Mode），動態IP一方需啟用野蠻模式（Aggressive Mode）

定義階段1參數：加密算法推薦AES-128（安全與性能平衡），認證算法選擇SHA2-256，DH組選用Group5（1536位）

設置階段2參數：ESP加密保持與階段1一致，啟用PFS完全前向保密并選擇DH Group2

對于信銳網絡控制器NAC，配置需雙端協調：

總部側：開啟VPN服務 → 配置階段1（主/野蠻模式） → 設置階段2安全選項（AES+SHA2） → 添加入站規則（目標網段為分支子網）

分支側：同步階段1/2參數 → 配置出站規則（目標網段為總部子網）
關鍵點在于雙端的預共享密鑰、存活時間、加密套件必須完全一致，否則隧道無法建立。

四、路由優化與隧道管理高階策略

IPSec隧道建立后，路由配置直接決定流量轉發效率。阿里云平臺提供靜態路由與BGP動態路由兩種方案：

靜態路由適用于網段數量少、拓撲穩定的場景，需手動配置目的網段與下一跳IPSec連接

BGP動態路由適用于大型網絡，隧道建立后自動學習對端路由并支持實時更新

在雙隧道高可用架構中，建議為兩條隧道配置相同的路由協議（純靜態或純BGP），且BGP自治系統號（AS號）保持一致。流量轉發遵循最長掩碼匹配原則，當多條路由目標網段重疊時，BGP路由優先級高于靜態路由。

Linux系統管理員可通過RHEL VPN系統角色實現自動化部署。使用Ansible playbook可快速建立主機到主機VPN網格：

執行后自動生成連接并配置防火墻規則，通過ipsec status驗證隧道狀態。

五、典型場景下的安全配置差異

分支機構互聯場景需重點關注網段沖突規避?？偛颗c分支的本地子網必須使用不同IP地址段（如總部10.10.0.0/24，分支10.10.1.0/24），否則導致路由失效。采用NAT穿越技術解決VPN設備位于NAT網關后的問題，在Cisco RV路由器中需專門啟用該功能。

移動用戶接入場景需強化認證機制。Libreswan支持X.509證書認證替代預共享密鑰，通過NSS加密庫實現FIPS 140-2合規性。在野蠻模式下需注意ID以明文傳輸?shù)娘L險，建議配合數字證書使用。

混合云對接場景需優化路由同步。當IPSec連接綁定轉發路由器時，通過路由學習關系自動傳播VPC路由至本地數據中心。雙隧道模式下若使用靜態路由，需確保本地網關支持ECMP（等值多路徑路由），避免云到本地流量路徑不對稱。

隧道維護黃金法則：當隧道協商失敗時，首先檢查雙端加密算法（AES-128/256）、認證算法（SHA1/SHA2-256）、生存時間是否匹配；其次驗證預共享密鑰一致性；最后通過ipsec whack --trafficstatus或系統日志分析階段1/2協商狀態。

IPSec VPN技術通過三十余年發展，已形成從協議標準到部署實踐的完整體系?，F(xiàn)代企業部署需平衡安全性與易用性——既可利用新華三的快速配置方案降低分支管理負擔，也可通過阿里云的BGP動態路由實現大規?；旌显平M網。唯有深入理解ESP封裝原理、IKE協商階段及路由轉發機制，才能構建既滿足業務需求又經得起攻擊考驗的加密隧道體系。
