本章節主要實現一個需求：EG8200采集西門子PLC的數據，拼裝成Json格式，通過TCP協議上報縱橫云平臺；同時能夠接收縱橫云平臺下發的控制命令，實現遠程控制PLC。
要實現此功能，需提前準備好以下材料。
1. PLC的IP/端口/點位表
PLC | S7-200 Smart | ||
IP | 192.168.0.24/102 | ||
點表（DB1） | |||
地址 | 數據類型 | 屬性 | 名稱 |
V0.0 | Boolean | 只讀 | MotorState1 |
V0.1 | Boolean | 只讀 | MotorState2 |
V0.2 | Boolean | 只讀 | MotorState3 |
V0.3 | Boolean | 只讀 | MotorState4 |
V0.4 | Boolean | 讀寫 | MotorControl1 |
V0.5 | Boolean | 讀寫 | MotorControl2 |
V0.6 | Boolean | 讀寫 | MotorControl3 |
V0.7 | Boolean | 讀寫 | MotorControl4 |
VD100 | Unsigned16 | 只讀 | voltage (V) |
VD200 | Unsigned16 | 只讀 | current (A) |
2. TCP通信相關參數
ip:tcp1500.dtuip.com port:1500 JSON格式: { "sensorDatas": [ { "flag":"MotorState1", "switcher":1 }, { "flag":"MotorState2", "switcher":1 }, { "flag":"MotorState3", "switcher":1 }, { "flag":"MotorState4", "switcher":1 }, { "flag":"MotorControl1", "switcher":0 }, { "flag":"MotorControl2", "switcher":0 }, { "flag":"MotorControl3", "switcher":0 }, { "flag":"MotorControl4", "switcher":0 }, { "flag":"voltage", "value":220.0 }, { "flag":"current", "value":10.2 } ] } |

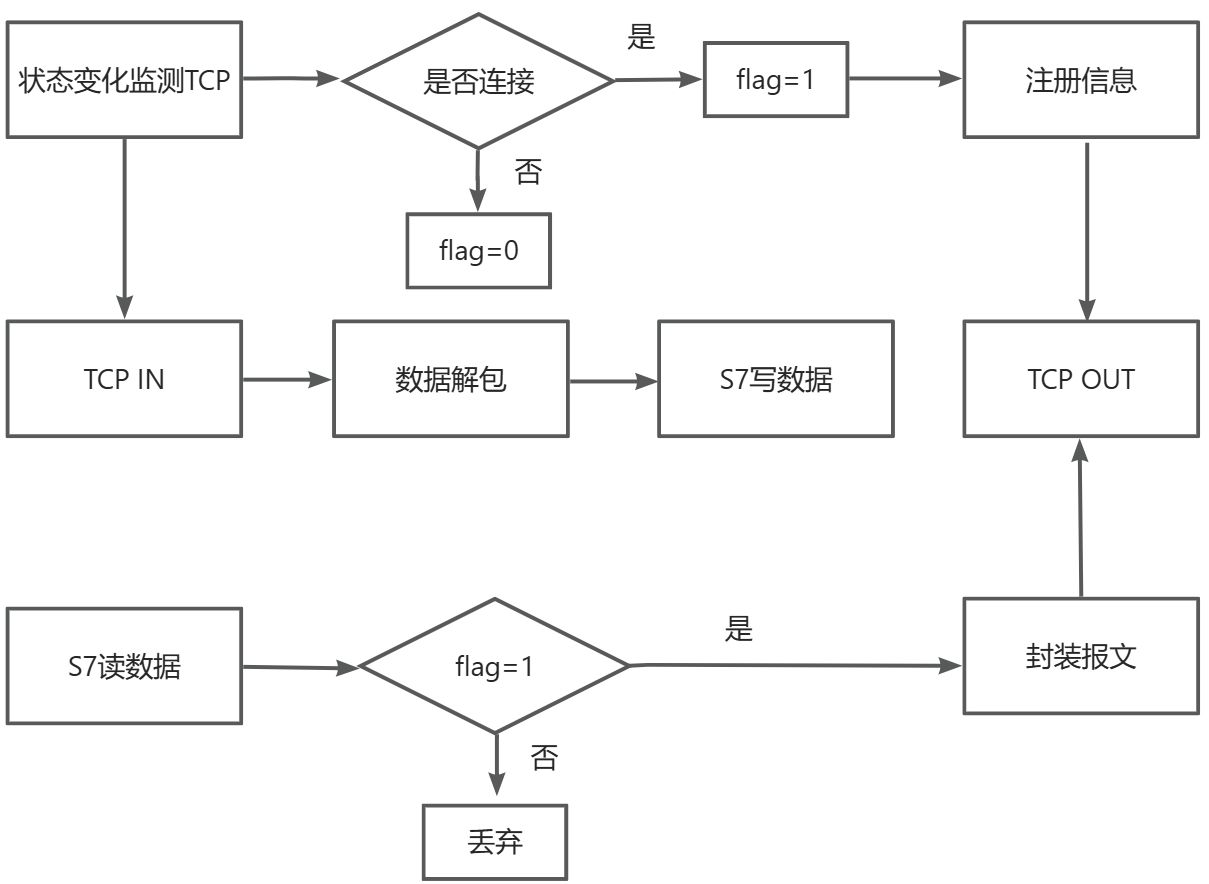

在制作流程時，基礎邏輯遵循數據流向進行架構設計。經分析，本需求主要分為三個部分實現：設備注冊平臺、PLC數據讀取與上傳、接收平臺指令并寫入PLC。
設備注冊：
建立TCP連接
實現TCP狀態感知，首次連接優先發送注冊信息（發送設備SN）
獲取設備SN
PLC讀取與上傳：
通過S7節點讀取PLC數據
將PLC數據按照Json格式化
將格式化后的數據通過TCP發送至縱橫云平臺
接收平臺指令并寫入PLC：
獲取平臺下發的Json指令
將收到的Json數據解析并轉換為PLC可識別數據
將數據寫入PLC中
1. 設備注冊與連接
通過系統節點獲取設備SN（SN為注冊包信息，需要在TCP連接成功時發送一次）：
建立TCP連接并檢查TCP連接狀態，根據狀態設置變量flag的值表示連接狀態：
以上流程即可實現TCP連接成功的時候發送一條注冊信息。上面流程中的函數節點的代碼如下：
//flag置1 var connectFlag = 1;
global.set('connectFlag', connectFlag);
return msg;
//flag置0 var connectFlag = 0;
global.set('connectFlag', connectFlag);
return msg;
//SN獲取以及校驗 let sn = global.get("DeviceInfo").sn if (sn.length == 15) msg.payload = "0" + sn else if (sn.length == 16) msg.payload = sn else node.error("SN錯誤請檢查", msg); return msg; |
2. PLC讀取與上傳
從節點庫拖入一個S7讀數據節點，以及一個調試節點，調試節點用于查看讀取到的PLC的數據，方便定位問題：
雙擊S7讀數據節點，根據需求概述的內容填寫對應的設置參數，如下圖所示：
IP:PLC的IP 端口:102(S7協議通信默認端口102) 模式:TASP(S7-200 Smart選擇TASP,其余型號選擇Rack/Slot) 本地TSAP:1002(固定值) 遠端TSAP:0301(固定值) 采集周期:1000ms(默認1000ms,可自定義) 超時周期:2000ms(默認2000ms,可自定義)
數據點配置(根據幫助文檔可以找到對應關系) V0.0-->DB1,X0.0 V0.1-->DB1,X0.1 V0.2-->DB1,X0.2 V0.3-->DB1,X0.3 V0.4-->DB1,X0.4 V0.5-->DB1,X0.5 V0.6-->DB1,X0.6 V0.7-->DB1,X0.7 VD100 -->DB1,W100 VD200 -->DB1,W200 |
輸出模式可以根據需求選擇,這里選擇所有變量輸出一條
如果設置正確，調試窗口會有日志打印，顯示的是讀取到的數據內容：
導入PLC點表：
