概述

本文主要實現的功能是：使用EG系列網關完成Modbus協議與各種PLC協議之間的雙向協議轉換。其中Modbus協議包括：Modbus TCP主站 / Modbus RTU主站 / Modbus TCP從站 / Modbus RTU從站。PLC協議指的是網關支持的所有PLC協議。

Modbus RTU與Modbus TCP協議的區別在網關上的體現僅僅是一個配置項，因此不單獨區分介紹。網關已經屏蔽了不同PLC協議之間的差異化，故本案例選擇西門子S7-200 Smart PLC作為演示載體，但文檔所述方法適用于所有PLC協議。

綜上所述，案例演示分為兩個部分：

Modbus 主站PLC協議

需求概述

本章節主要實現一個需求：使用EG系列網關實現Modbus TCP主站和S7-200 Smart PLC之間的雙向協議轉換。適用場景是：EG系列網關作為Modbus主站讀取傳感器的數據，然后將讀取的數據寫入PLC；同時也能將從PLC讀到的數據，寫入到Modbus傳感器。

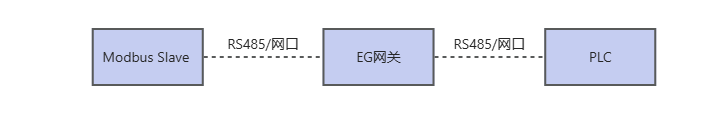

網絡拓?fù)?/span>

準備工作

1.Modbus點位表

2.PLC點位表

3.點位映射關系

讀取Modbus寫入PLC：

讀取Modbus的40001寄存器，將值寫入PLC的VW0

讀取Modbus的40002寄存器，將值寫入PLC的VW2

讀取PLC寫入Modbus：

讀取PLC的VW4，將值寫入Modbus的40003寄存器

讀取PLC的VW6，將值寫入Modbus的40004寄存器

需求分析

網關配置：第一步：采集Modbus數據

第二步：采集PLC數據

第三步：Modbus與PLC數據交換

第四步：自動運行

需求實現

第一步：采集Modbus數據

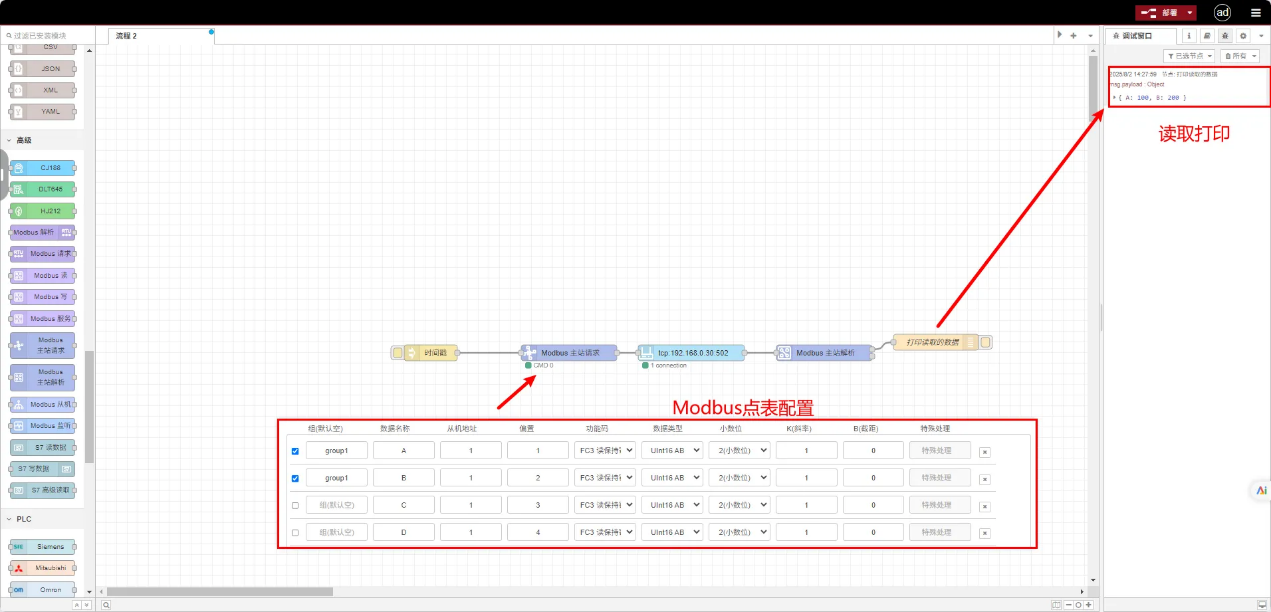

采集Modbus請參考其他案例，此處不做重點介紹。下圖為采集到Modbus TCP數據后，將數據打印輸出：節點使用詳情查看：此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg8000/hn4q2114580z53bu

第二步：采集PLC數據

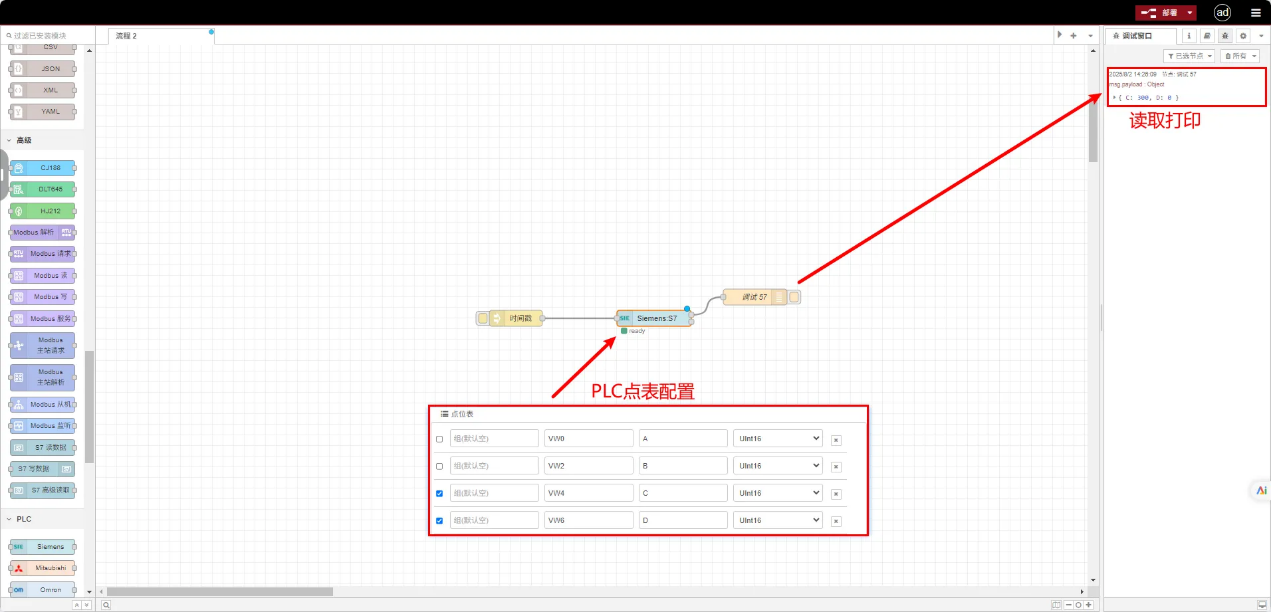

采集PLC數據可參考其它案例，此處不做重點介紹。下圖為采集到PLC數據后，將數據打印輸出：此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg8000/gkvlbflayb5ub0zp

第三步：Modbus與PLC數據交換

1.讀取Modbus寫入PLC

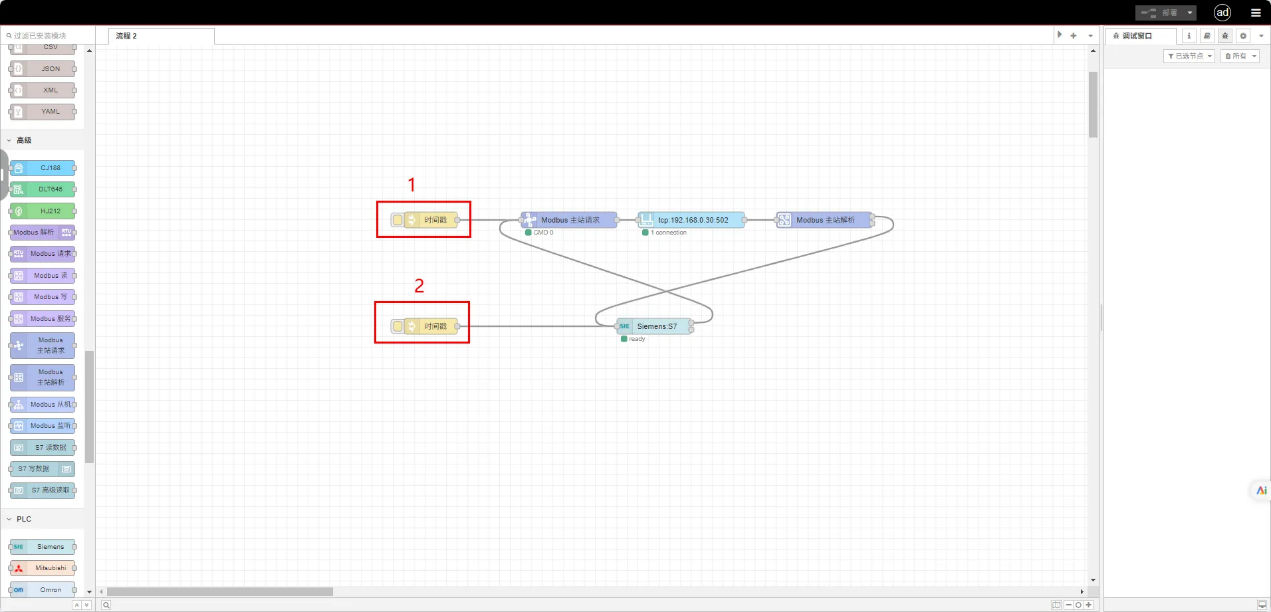

點擊注入節點 1，啟動Modbus數據采集流程。

通過Modbus主站請求節點讀取寄存器數據（電腦端Modbus Slave軟件模擬從站）。

經Modbus主站解析節點解析后，將數據寫入PLC。

2.讀取PLC寫入Modbus

點擊注入節點 2，啟動PLC數據采集流程。

通過Siemens節點讀取S7-200 Smart數據。

將讀取到的PLC數據寫入Modbus設備（電腦端Modbus Slave軟件模擬從站）。

第四步：自動運行

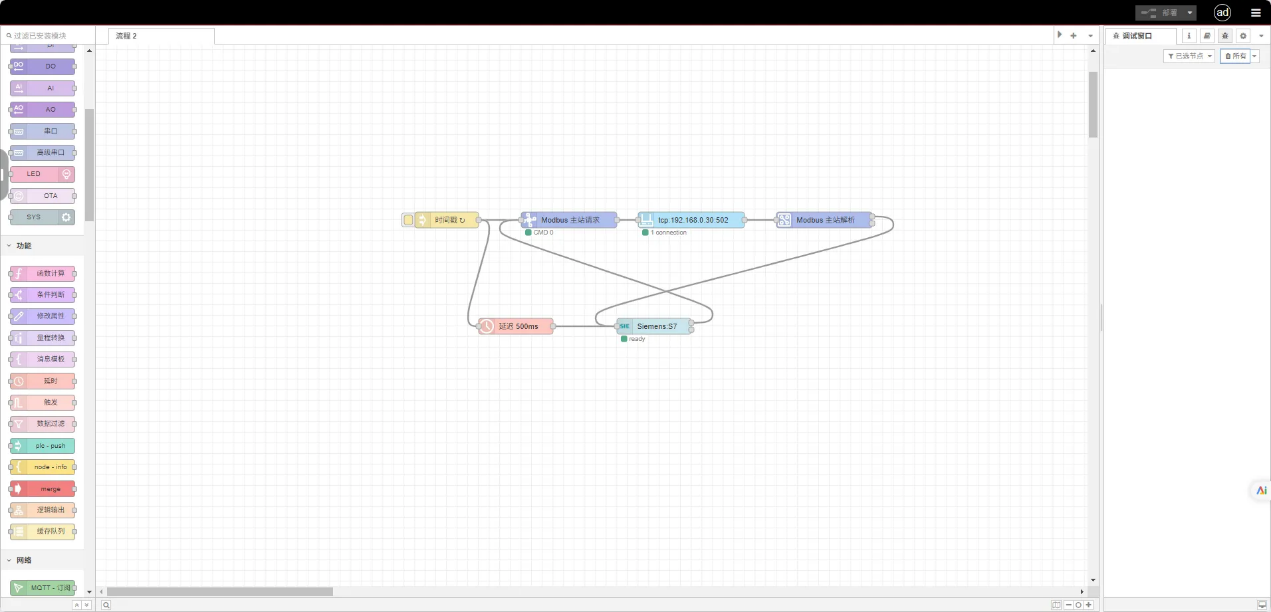

1.配置注入節點為周期性觸發，周期設為每 5 秒執行一次。

2.為保證數據轉換有序進行，增加一個延遲節點，延遲時間依實際情況而定。

流程源碼：https://iotrouter.yuque.com/zn3vdn/eg8000/bloew2cbdhm42irp

Modbus 從站PLC協議

需求概述

本章節主要實現一個需求：使用EG系列網關實現Modbus TCP從站和S7-200 Smart PLC之間的雙向協議轉換。適用場景是：EG系列網關讀取PLC的數據，然后將讀取的數據映射為Modbus寄存器，并作為Modbus從站供外部Modbus主站讀??；同時網關也能接收外部Modbus主站的寫數據命令，并將數據寫入PLC。

這樣即實現了，外部Modbus主站可以采用Modbus協議和PLC實現雙向數據通信。網絡拓?fù)?/p>

準備工作

PLC點位表

需求分析

網關配置：

第一步：采集PLC數據

第二步：配置Modbus從站

第三步：PLC數據映射到Modbus從站

第四步：配置TCP服務端（給外部Modbus TCP主站提供連接通道）

第五步：Modbus TCP主站測試（Modbus Poll軟件）

需求實現

第一步：采集PLC數據

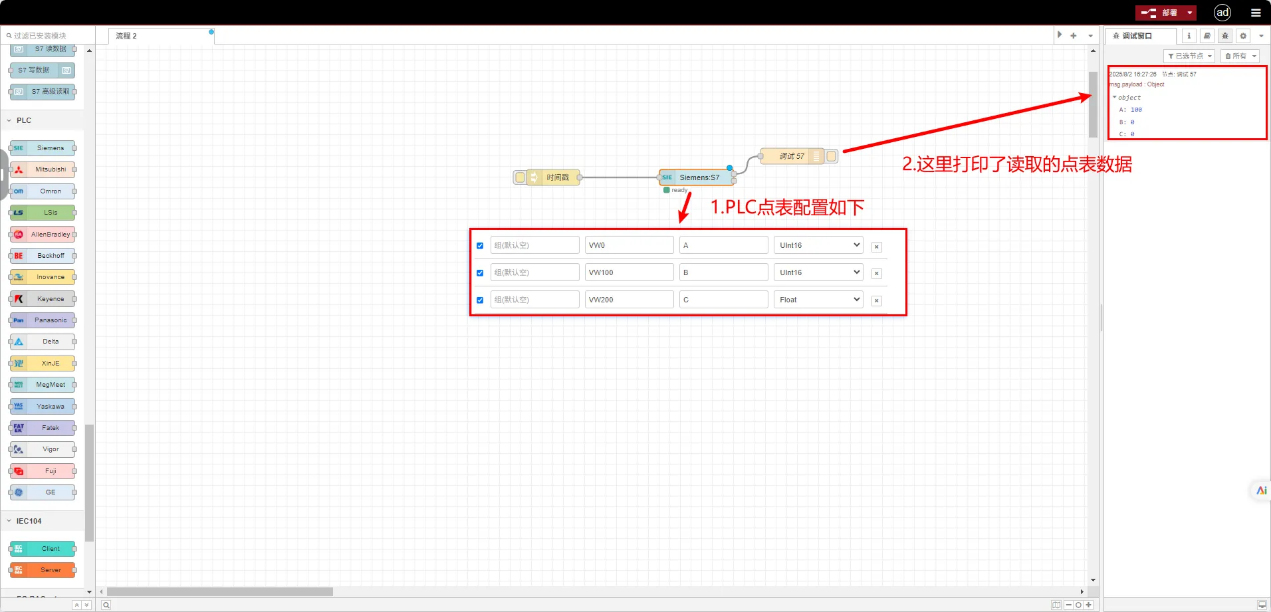

采集PLC數據可參考其它案例，此處不做重點介紹。下圖為采集到PLC數據后，將數據打印輸出：此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg8000/gkvlbflayb5ub0zp

第二步：配置Modbus從站

Modbus從機節點可參考其他案例，此處不做重點介紹。下圖示例中配置了三個虛擬寄存器，分別對應PLC的三個數據點：

Modbus 從機節點支持Modbus RTU／Modbus TCP 協議。用于將網關采集到的其它數據轉換為符合Modbus協議的數據，以供外部的Modbus主站進行讀寫操作。輸入msg.payload #如果數據類型是對象，則會將對象中的鍵與配置的鍵名進行匹配，并將相應的值寫入對應的寄存...詳細查看文檔：https://iotrouter.yuque.com/zn3vdn/eg8000/rwsclqi3iw4cgoxt

第三步：PLC數據映射到Modbus從站

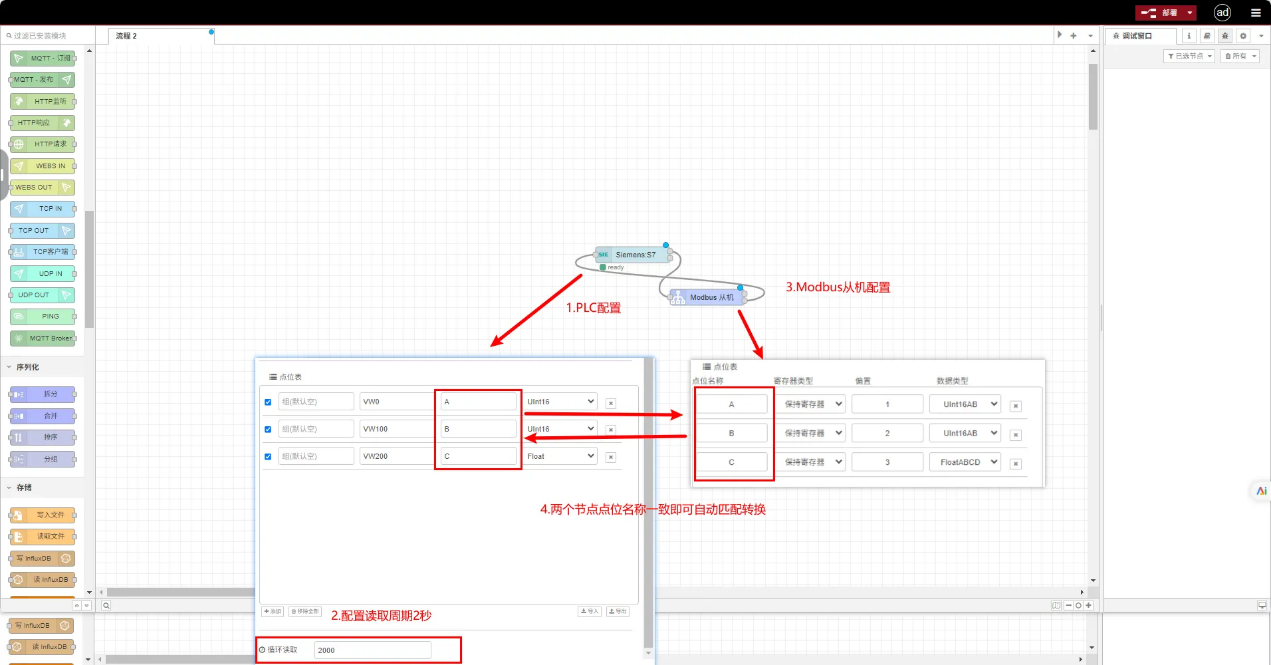

在PLC讀取配置中，將循環讀取時間設定為 2000ms，以此實現每2秒一次的讀取頻率。然后將讀取到的數據寫入到Modbus從機中（數據點名稱一樣即可自動匹配轉換）。

第四步：配置TCP服務端

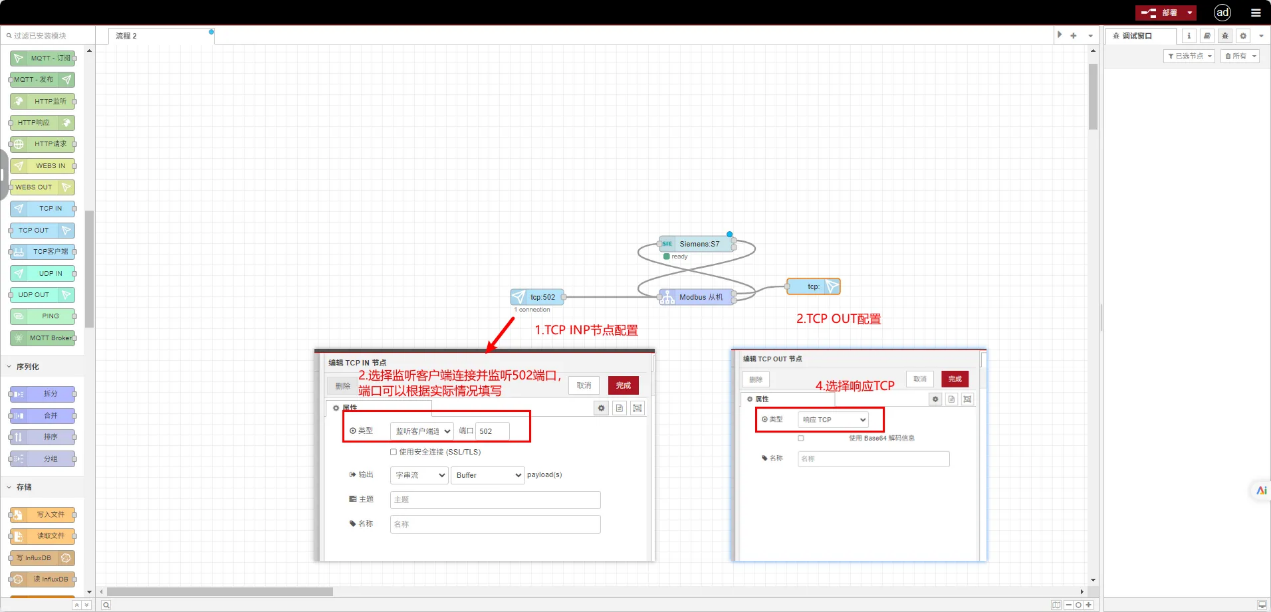

TCP服務監聽可參考其他案例，此處不做重點介紹。下圖為TCP節點的配置：

TCP IN/OUT，EG8200系列邊緣計算網關支持同時作為TCP的服務端和TCP的客戶端，且沒有連接數量的限制。TCP功能根據數據流向分為兩個節點，分別是：TCP IN表示網關收到的數據，TCP OUT表示網關發送的數據。監聽模式網關作為TCP服務端，連接模式網關作為TCP客戶端。TCP IN和TCP OU...詳細查看：https://iotrouter.yuque.com/zn3vdn/eg8000/biy9z9qin5yhqhn1

第五步：Modbus TCP主站

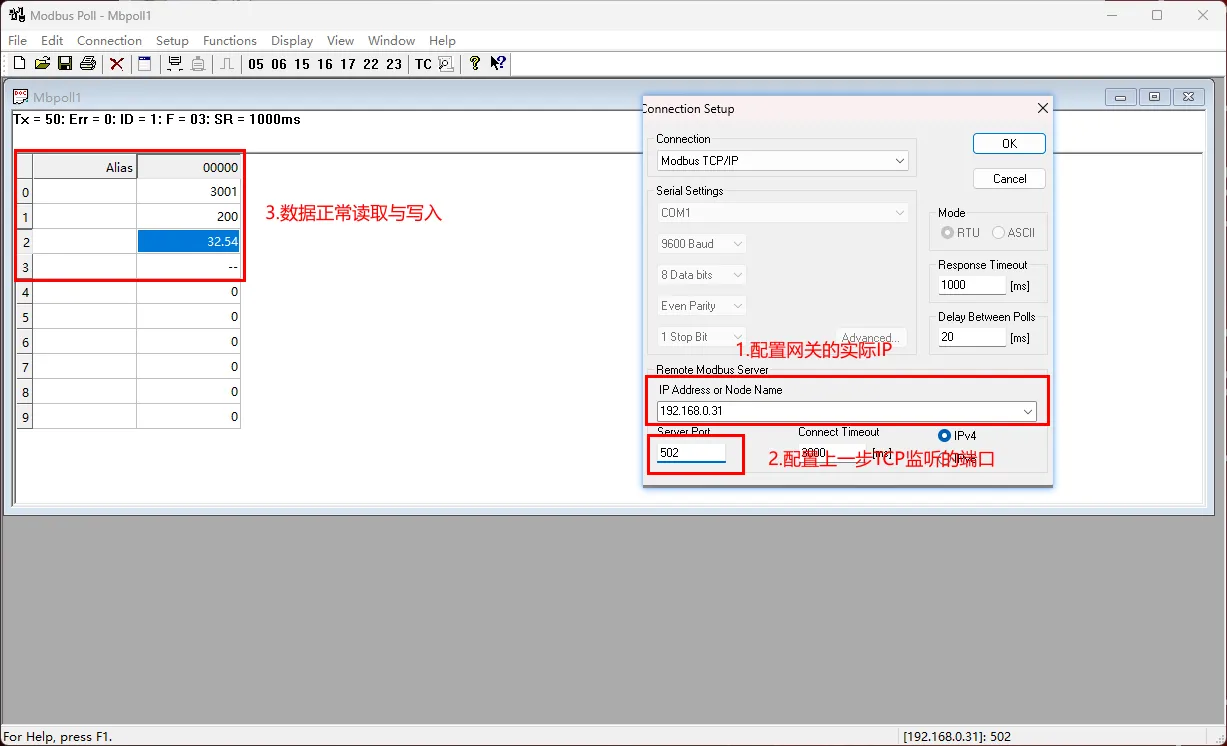

測試使用Modbus Poll（Modbus主站軟件）讀寫測試。

流程源碼:https://iotrouter.yuque.com/zn3vdn/eg8000/bloew2cbdhm42irp
