IEC104 Client節點用于和符合 《IEC-60870-5-104 規約》的服務端/從站通信。借助變量表可實現快速"遙信"、"遙測"、"遙控"、"遙調"。支持使用"注入對象"的方式實現自由讀寫。
讀命令
單點命令
雙點命令
步調節命令
設點命令，歸一化值
設點命令，標度化值
設點命令，浮點數值
設點命令，32位比特串
帶CP56Time2a時標的 單點命令
帶CP56Time2a時標的 雙點命令
帶CP56Time2a時標的 步調節命令
帶CP56Time2a時標的 設點命令，歸一化值
帶CP56Time2a時標的 設點命令，標度化值
帶CP56Time2a時標的 設點命令，浮點數值
帶CP56Time2a時標的 設點命令，32比特串
總召喚
累計值召喚
時鐘同步命令
測量值參數 歸一化值
測量值參數 標度化值
測量值參數 短浮點數
準備工作
工程師已知曉目標 服務器/從機 IP、端口（默認2404）。
工程師已知曉要采集的點位信息。
將邊緣網關接入到 服務器/從機 所在的局域網中。
配置網關
1.網關的網絡配置請參考：《快速入門》https://iotrouter.yuque.com/org-wiki-iotrouter-rlzwv5/eg8000/ypspb089bww98dqi
2.進入"可視化編程"。

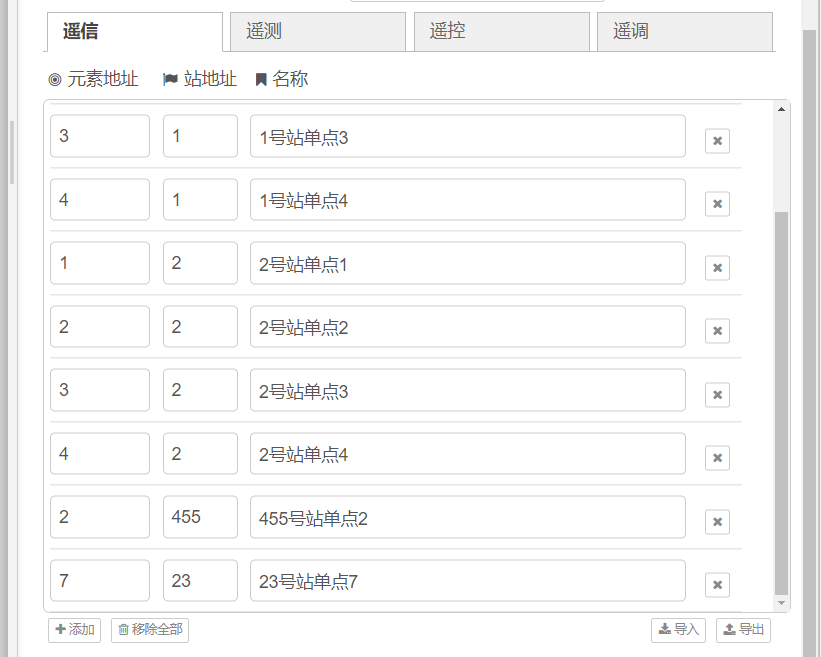

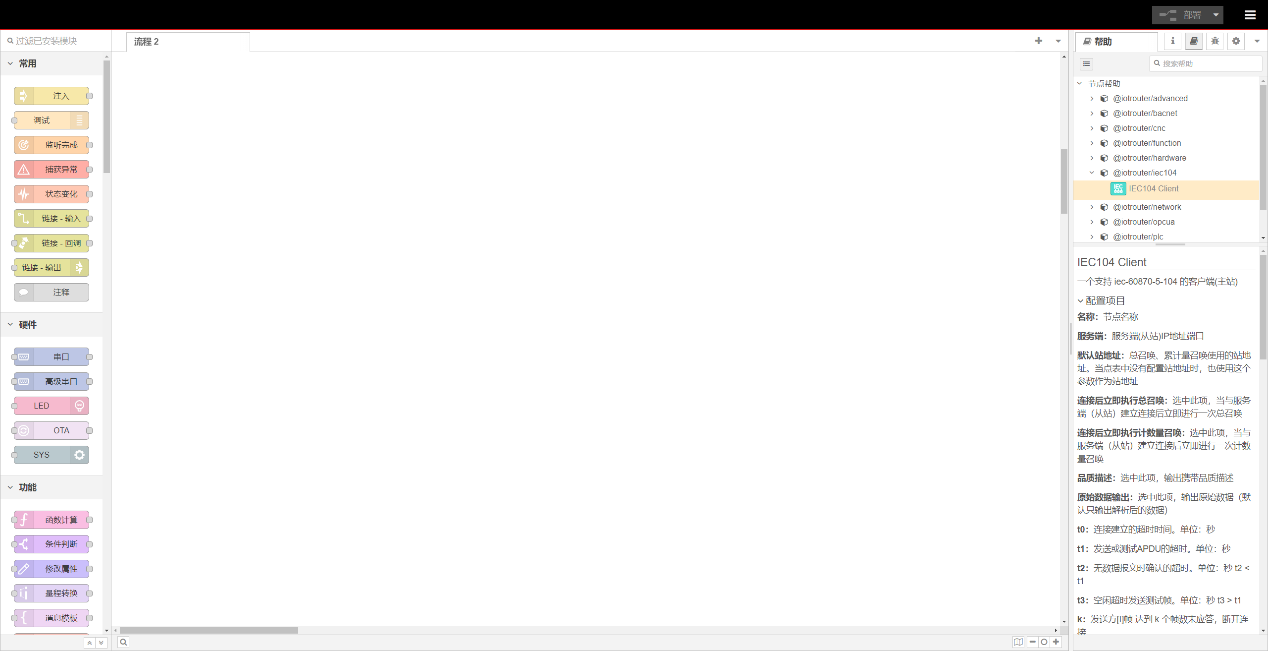

3.選擇IEC104 Client節點，配置 IP、端口、連接參數及點位表
4.部署測試

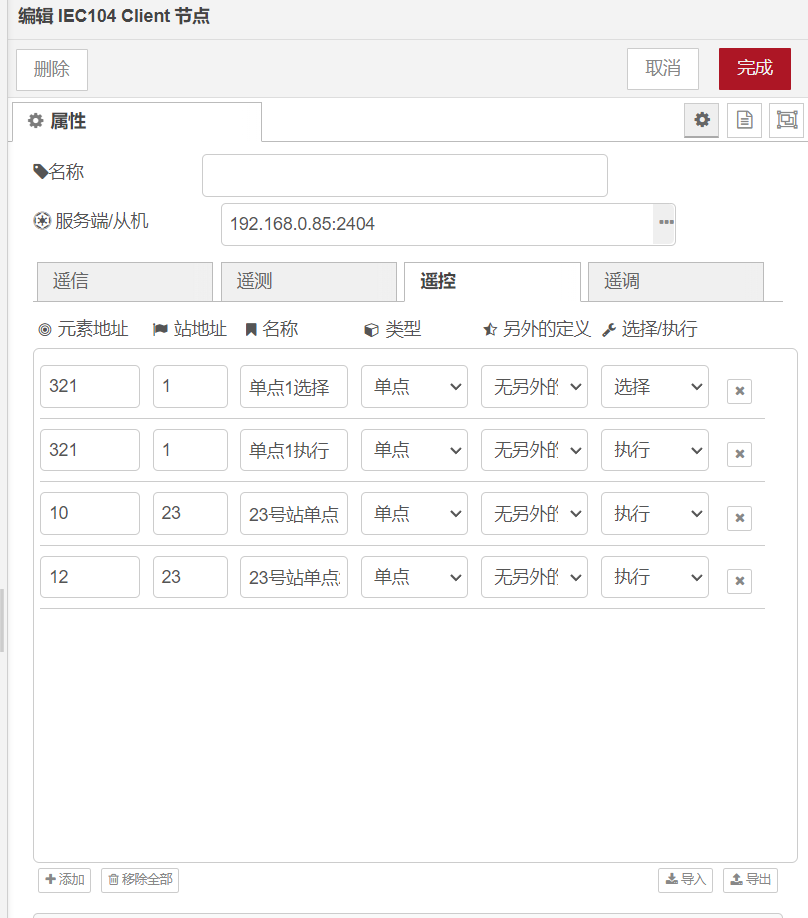

5.遙控、遙調配置點位

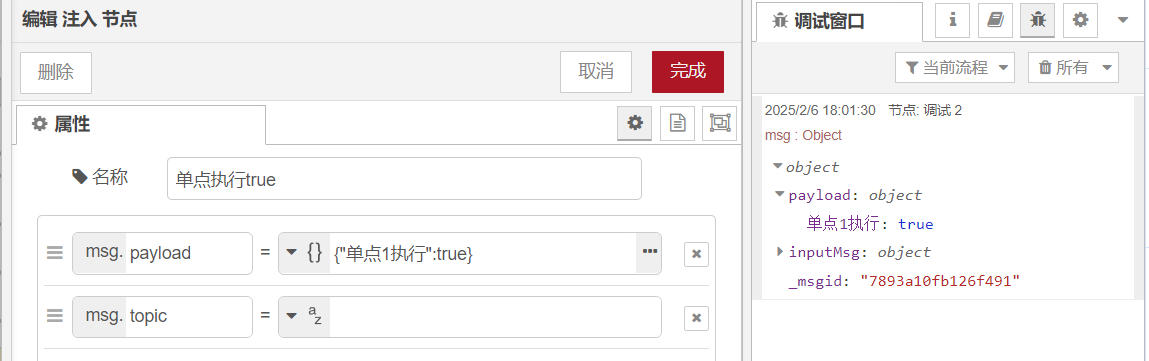

6.外部注入測試
注入前，查看104服務端的變量值為False：
按照下圖所示，發送遙控指令：
注入后，查看104服務端的變量值為True：

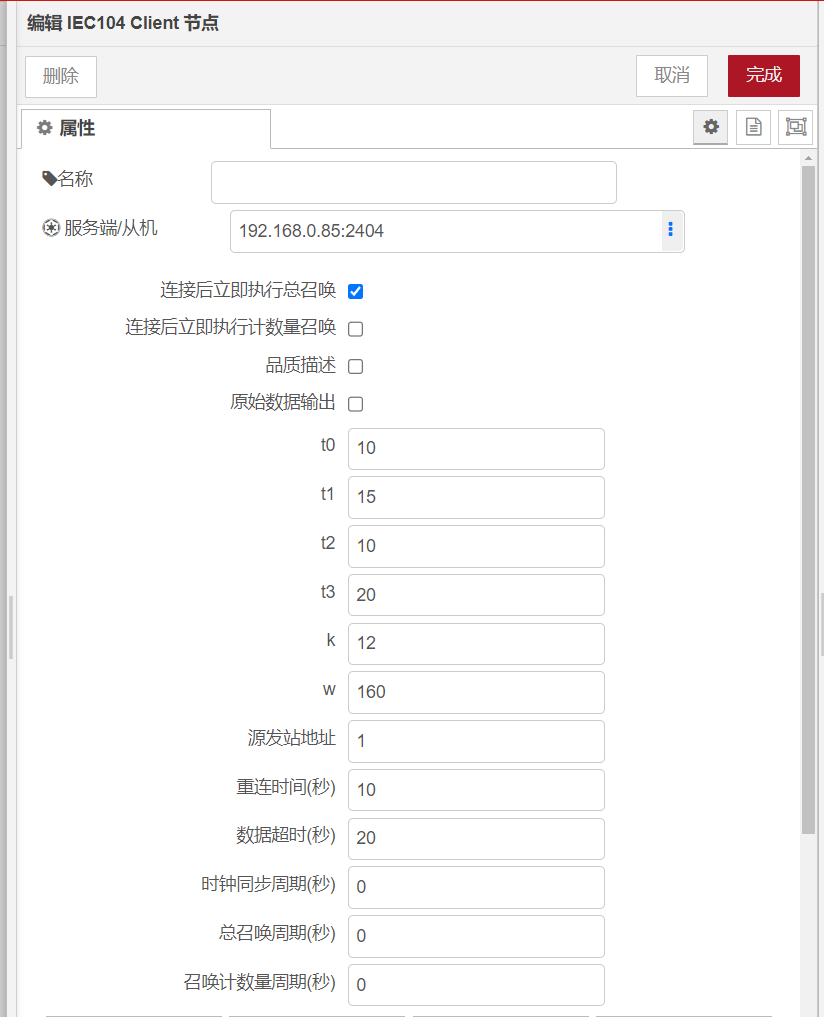

項目 | 說明 |
名稱 | 節點在流程中顯示的名稱 |
服務端/從站 | 服務端(從站)IP地址端口 |
連接后立即執行總召喚 | 選中此項，當與服務端（從站）建立連接后立即進行一次總召喚 |
連接后立即執行計數量召喚 | 選中此項，當與服務端（從站）建立連接后立即進行一次計數量召喚 |
格式化浮點數 | 需要保留的小數位數 |
t0 | 連接建立的超時時間。單位：秒 |
t1 | 發送或測試APDU的超時。單位：秒 |
t2 | 無數據報文時確認的超時。單位：秒 t2 < t1 |
t3 | 空閑超時發送測試幀。單位：秒 t3 > t1 |
k | 發送方[I]幀 達到 k 個幀數未應答，斷開連接 |
w | 接收方接收到 w 個報文后發送[S]幀 |
源發站地址 | 當前節點的地址 |
總召站地址 | 總召、累計量召喚 使用的站地址 |
重連時間(秒) | t0時間觸發后，等待"重連時間"后再發起連接。 |
數據超時(秒) | 等待服務端（從站）返回數據的超時時間 |
時鐘同步周期(秒) | 發送 時鐘同步指令的間隔時間(連接成功后開始重置，連接斷開后失效) |
總召喚周期(秒) | 發送 總召喚指令的間隔時間(連接成功后開始重置，連接斷開后失效) |
召喚計數量周期(秒) | 發送 召喚計數量指令的間隔時間(連接成功后開始重置，連接斷開后失效) |
有兩種輸入方式來控制IEC104 Client節點和服務端的通信：
方式1：以K-V鍵值對輸入，其中Key為節點配置好的點位名稱，Value為要寫入的值（讀取時Value無效）
方式2：以對象的形式輸入固定格式報文從而實現固定的功能，類似于API。詳細請參考功能自定義章節。
方式1要求在節點中已經配置好了相關點位，且只能執行點位讀寫操作，實現方便快速但是不夠自由。方式2除了讀寫點位外，還可以控制各種104的通信流程，例如總召，時鐘同步等等。

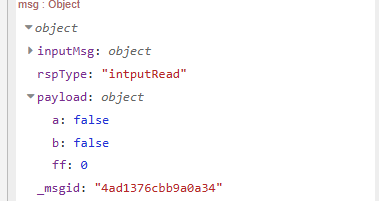

示例1：K-V格式讀取遙信遙測

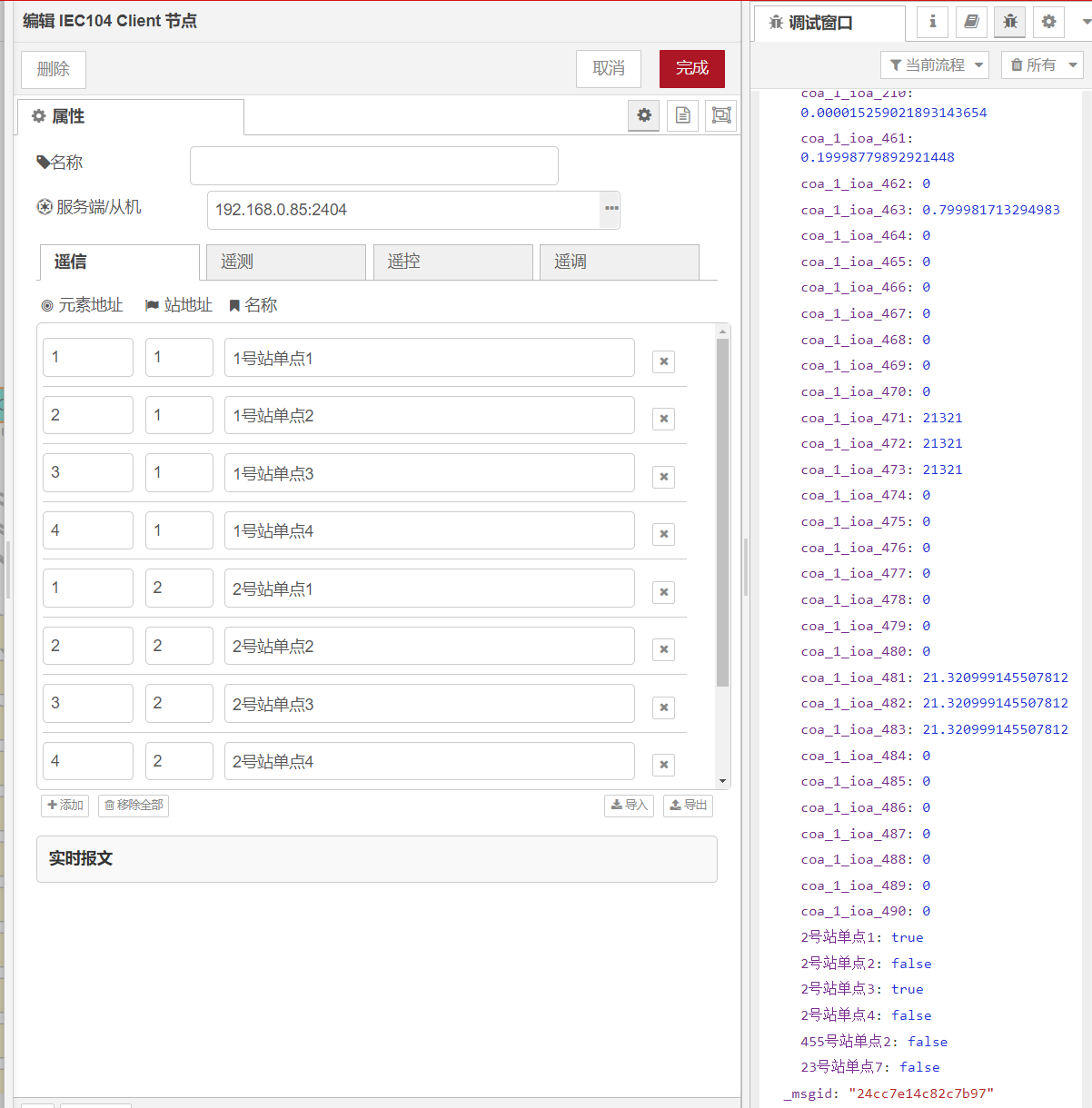

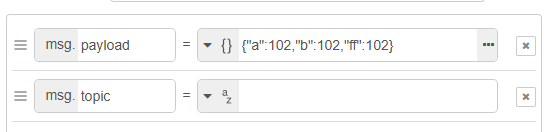

注入消息中攜帶遙信遙測點位信息，其中，數據點名稱作為Key，Value填任意值，即可讀取相應的數據點。
示例2：K-V格式遙控

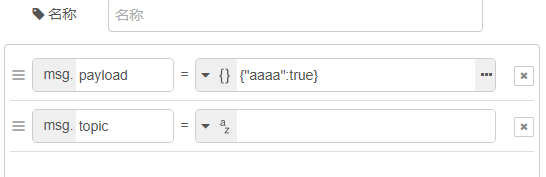

注入消息中攜帶遙控點位信息，其中，數據點名稱作為Key，Value為要寫入值，即可實現遙控操作。

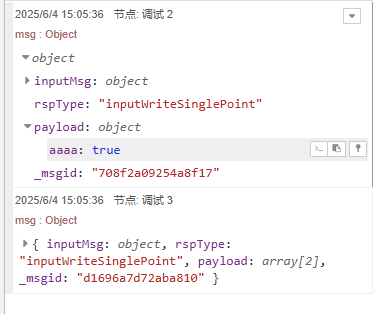

輸出結果如下：
示例3：對象格式(功能自定義)讀取/遙控
參考分割線下：功能自定義章節。
輸出口1:符合點表的數據解析后從這里輸出
輸出口2:設定值命令類型的執行結果從這里輸出
輸出口3:調試出口
rspType字段 | 說明 |
connenctStatus | 連接狀態 |
interrogationConnect | 連接后立即總召 |
counterInterrogationConnect | 連接后立即召喚計數量 |
intervalClockSync | 周期時鐘同步 |
intervalIntegration | 周期總召 |
intervalCounterInterrogation | 周期召喚計數量 |
periodicReport | 周期上報 |
spontaneousReport | 突發上報 |
inputInterrogation | 外部觸發 總召 |
inputCounterInterrogation | 外部觸發 召喚計數量 |
inputRead | 外部觸發 讀單個 |
inputWriteClockSync | 外部觸發 時鐘同步 |
inputWriteSinglePoint | 外部觸發 單點命令 |
inputWriteDoublePoint | 外部觸發 雙點命令 |
inputWriteStep | 外部觸發 步調節命令 |
inputWriteNva | 外部觸發 設定值命令 歸一化值 |
inputWriteSva | 外部觸發 設定值命令 標度化值 |
inputWriteFva | 外部觸發 設定值命令 短浮點數 |
inputWriteBsi | 外部觸發 設定值命令 32位比特串 |
inputWriteSinglePointTs | 外部觸發 帶時標CP56Time2a的 單點命令 |
inputWriteDoublePointTs | 外部觸發 帶時標CP56Time2a的 雙點命令 |
inputWriteStepTs | 外部觸發 帶CP56Time2a 的 步調節命令 |
inputWriteNvaTs | 外部觸發 帶CP56Time2a 設定值命令 歸一化值 |
inputWriteSvaTs | 外部觸發 帶CP56Time2a 設定值命令 標度化 |
inputWriteFvaTs | 外部觸發 帶CP56Time2a 設定值命令 浮點數 |
inputWriteBsiTs | 外部觸發 帶CP56Time2a 設定值命令 32位比特串 |
通過向IEC104 Client節點輸入多格式數據，節點可動態適配不同場景的通信需求。在一些特殊場景下，當用戶需要深度定制協議功能時，可參照以下標準化數據格式規范進行擴展開發：
1.讀
字段 | 說明 |
type | 固定 102 |
param | 參數根節點 |
coa | 站地址 |
ioa | 元素地址 |
{ "type": 102, "param": { "coa": 1, "ioa": 1 } } | |
2.單點命令
字段 | 說明 |
type | 固定 45 |
param | 參數根節點 |
coa | 站地址 |
ioa | 元素地址 |
scs | true / false |
se | 執行/ 選擇 |
qu | 0：無另外的定義1：短脈沖持續時間2：長脈沖持續時間3：持續輸出 |
{ "type": 45, "param": { "coa": 1, "ioa": 322, "scs": true, "se": false, "qu": 1 } } | |
3.雙點命令
字段 | 說明 |
type | 固定 46 |
param | 參數根節點 |
coa | 站地址 |
ioa | 元素地址 |
dcs | 1：開 2：合 |
se | 執行/ 選擇 |
qu | 0：無另外的定義1：短脈沖持續時間2：長脈沖持續時間3：持續輸出 |
{ "type": 46, "param": { "coa": 1, "ioa": 332, "dcs": 2, "se": false, "qu": 1 } } | |
4,步調節命令
字段 | 說明 |
type | 固定 47 |
param | 參數根節點 |
coa | 站地址 |
ioa | 元素地址 |
rcs | 1：降一步 2：升一步 |
se | 執行/ 選擇 |
qu | 0：無另外的定義1：短脈沖持續時間2：長脈沖持續時間3：持續輸出 |
{ "type": 47, "param": { "coa": 1, "ioa": 342, "rcs": 2, "se": false, "qu": 1 } } | |
5.設點 歸一化值
字段 | 說明 |
type | 固定 48 |
param | 參數根節點 |
coa | 站地址 |
ioa | 元素地址 |
nva | -1 ~ 1 |
se | 執行/ 選擇 |
ql | 0 |
{ "type": 48, "param": { "coa": 1, "ioa": 352, "nva": -0.2, "se": false, "ql": 0 } } | |
6.設點 標度化值
字段 | 說明 |
type | 固定 49 |
param | 參數根節點 |
coa | 站地址 |
ioa | 元素地址 |
sva | -32768 ~ 32767 |
se | 執行/ 選擇 |
ql | 0 |
{ "type": 49, "param": { "coa": 1, "ioa": 362, "sva": 35, "se": false, "ql": 0 } } | |
7.設點 浮點數值
字段 | 說明 |
type | 固定 50 |
param | 參數根節點 |
coa | 站地址 |
ioa | 元素地址 |
fva | 浮點數 |
se | 執行/ 選擇 |
ql | 0 |
{ "type": 50, "param": { "coa": 1, "ioa": 372, "fva": 35.888, "se": false, "ql": 0 } } | |
8.設點 32位比特串
字段 | 說明 |
type | 固定 51 |
param | 參數根節點 |
coa | 站地址 |
ioa | 元素地址 |
bsi | 32位比特串 |
{ "type": 51, "param": { "coa": 1, "ioa": 385, "bsi": "00001111000011110000111100001111" } } | |
9.單點命令 CP56Time2a
字段 | 說明 |
type | 固定 45 |
param | 參數根節點 |
coa | 站地址 |
ioa | 元素地址 |
scs | true / false |
se | 執行/ 選擇 |
qu | 0：無另外的定義1：短脈沖持續時間2：長脈沖持續時間3：持續輸出 |
time | 時間字符串 |
{ "type": 58, "param": { "coa": 1, "ioa": 392, "scs": true, "se": false, "qu": 1, "time": "1534658027853" } } | |
10.雙點命令 CP56Time2a
字段 | 說明 |
type | 固定 59 |
param | 參數根節點 |
coa | 站地址 |
ioa | 元素地址 |
dcs | 1：開 2：合 |
se | 執行/ 選擇 |
qu | 0：無另外的定義1：短脈沖持續時間2：長脈沖持續時間3：持續輸出 |
time | 時間字符串 |
{ "type": 59, "param": { "coa": 1, "ioa": 403, "dcs": 2, "se": false, "qu": 1, "time": "1534658027853" } } | |
11.步調節命令 CP56Time2a
字段 | 說明 |
type | 固定 60 |
param | 參數根節點 |
coa | 站地址 |
ioa | 元素地址 |
rcs | 1：降一步 2：升一步 |
se | 執行/ 選擇 |
qu | 0：無另外的定義1：短脈沖持續時間2：長脈沖持續時間3：持續輸出 |
time | 時間字符串 |
{ "type": 60, "param": { "coa": 1, "ioa": 413, "rcs": 2, "se": false, "qu": 1, "time": "1534658027853" } } | |
12.設點 歸一化值 CP56Time2a
字段 | 說明 |
type | 固定 61 |
param | 參數根節點 |
coa | 站地址 |
ioa | 元素地址 |
nva | -1 ~ 1 |
se | 執行/ 選擇 |
ql | 0 |
time | 時間字符串 |
{ "type": 61, "param": { "coa": 1, "ioa": 423, "nva": 0.6, "se": false, "ql": 0, "time": "1234658027853" } } | |
13.設點 標度化值 CP56Time2a
字段 | 說明 |
type | 固定 62 |
param | 參數根節點 |
coa | 站地址 |
ioa | 元素地址 |
sva | -32768 ~ 32767 |
se | 執行/ 選擇 |
ql | 0 |
time | 時間字符串 |
{ "type": 62, "param": { "coa": 1, "ioa": 433, "sva": 2134, "se": false, "ql": 0, "time": "1234658027853" } } | |
14.設點 浮點數值 CP56Time2a
字段 | 說明 |
type | 固定 63 |
param | 參數根節點 |
coa | 站地址 |
ioa | 元素地址 |
fva | 浮點數 |
se | 執行/ 選擇 |
ql | 0 |
time | 時間字符串 |
{ "type": 63, "param": { "coa": 1, "ioa": 443, "fva": 2134.1234, "se": false, "ql": 0, "time": "1234658027853" } } | |
15.設點 32位比特串 CP56Time2a
字段 | 說明 |
type | 固定 64 |
param | 參數根節點 |
coa | 站地址 |
ioa | 元素地址 |
bsi | 32位比特串 |
time | 時間字符串 |
{ "type": 64, "param": { "coa": 1, "ioa": 453, "bsi": "00001111000011110000111100001111", "time": "1234658027853" } } | |
16.總召喚
字段 | 說明 |
type | 固定 100 |
param | 參數根節點 |
coa | 站地址 |
qoi | 召喚限定詞:20（全局召喚）~36（第16組召喚） 取整數 |
{ "type": 100, "param": { "coa": 65535, "qoi": 20 } } | |
17.計數量召喚
字段 | 說明 |
type | 固定 101 |
param | 參數根節點 |
coa | 站地址 |
rqt | 1~4：召喚第n組 5：全部 |
frz | 0：讀（無凍結或復位）1：計數量凍結不帶復位（被凍結的值為累加值）2：計數量凍結帶復位（被凍結的值為增量信息）3：計數量復位 |
{ "type": 101, "param": { "coa": 1, "rqt": 5, "frz": 0 } } | |
18.時鐘同步命令
字段 | 說明 |
type | 固定 103 |
param | 參數根節點 |
coa | 站地址 |
time | 時間字符串 |
{ "type": 103, "param": { "coa": 1, "time": "1234513490435" } } | |
