把 WinCC 和 PLC 連接，看似“配置幾個項目就完事了”，其實經常被現場細節難住。本文不說空話，只說清楚可以立即使用的經驗、常見坑和一點落地策略。

首先把問題解釋清楚：為什么要穩定交互？

PLC 就是執行面，控制面；WinCC 是觀察和記錄。兩者的數據不同步、丟包或映射錯誤，導致誤報警、誤判或生產中斷。原因很簡單:實時性足夠，數據準確，鏈接穩定，問題可以追溯。

常用的通訊方式

原生協議直連：S7、PROFINET、MPI 等等，優點是效率高，延遲低；缺點是廠家鎖定，跨品牌配置繁瑣。

OPC/OPC-UA：標準化，比直接連接更靈活，適用于多廠混合系統和上云橋接。

Modbus / MQTT / REST：多用于二次系統或云平臺對接，重量輕，使用方便，但要注意安全與數據一致。

實踐建議：車間核心控制采用原生或原生 OPC；跨廠區、跨品牌或上云使用 OPC-UA或 MQTT 做橋接。

配置要點：

首先弄清網絡和地址：PLC IP、機架/槽號、端口等基本信息一次錯誤，后面是一系列追錯時間。

通道（Channel）配置要準確：在 WinCC 在里面創建通道時，選擇合適的協議，填寫機架號，插槽號，設備名稱。不要省略這個測試。

標記映射不要馬虎：把 PLC 的 DB、M、I/O 等待準確的映射 WinCC 字節順序，標簽，類型，長度，（Endian）要一致。

平衡通信周期：頻繁刷新實時控制數據（ms 等級)，趨勢/日志類可以持續多秒。太短會拖垮網絡和 PLC。

測試和監控：使用 WinCC 觀察丟包、延遲和錯誤碼的診斷工具。發現抖動先抓住日志，然后逐項調查。

現場常見問題和對策

不刷新標簽：先看通道狀態，再看通道狀態， PLC 是否存在任務阻塞，接下來檢查地址和數據類型。

間歇性脫線：網線調查，交換端口，VLAN、以及 POE/電源問題；如果環境比較復雜，考慮再加一個備用鏈接(4G/5G)。

接入多品牌設備難：不要強行 WinCC 安裝一堆驅動程序，試著先將現場設備接入縱橫智能控制網關，用網關統一轉換為 OPC-UA或 Modbus TCP 給 WinCC。省事而且更加穩定。

安全性隔離要求高：通過網關進行雙網隔離和數據鏡像，不僅保護 PLC 網絡，也允許 WinCC 或者云端訪問必要的信息。

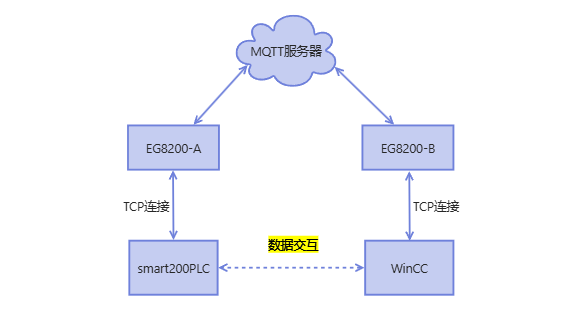

縱橫智控EG網關實現數據交互

統一橋接異構協議(例如串口/Modbus/轉換為非標準協議 OPC-UA/MQTT）。

本地緩存和補傳，避免因瞬時鏈路斷開而丟失數據。

做邊緣處理：事件觸發報告，數據聚合，濾波，減少 WinCC 以及上層系統的負擔。

為維護提供備份鏈接(蜂窩網絡)和遠程診斷能力。

部署小程序(短清單，現場使用)

確定PLC型號和協議 -> 2. 在 WinCC 建立新的通道并測試連接 -> 3. 進行標簽映射，并進行單點測試 -> 4. 調整更新周期和緩存策略 -> 5. 上線后持續觀察 48–72 再優化一小時。

FAQ

Q1：用 OPC-UA好還是直接連接 S7 好？

A1：控制環節優先直接連接(低延遲、穩定)，整個工廠集成或上云優先。 OPC-UA(靈活、安全)。

Q2：標記總是錯誤的，怎么辦？

A2：逐字檢查地址和數據類型，關注字節序列（Endian）與位域（Bitfield）。

Q3：網絡波動怎么辦？

A3：首先進行物理排查(線路、交換機、電源)，然后設備使用鏈路或本地緩存策略。

Q4：現場有許多舊設備，驅動裝不來？

A4：首先將設備接入工業網關，網關進行協議翻譯，WinCC 只有標準接口。

Q5：要不要把報警邏輯放在網關上？

A5：關鍵報警建議在當?shù)?網關或網關) PLC）處理，可以立即響應；WinCC 只需做一個展示和記錄。

把 WinCC 和 PLC 扎實的互動關鍵在于“做好基本功”——正確的地址、正確的周期和穩定的鏈接。網關不是萬能，但可以降低現場的復雜性，讓你專注于生產過程和優化。我需要看看你的設備清單和網絡拓?fù)洌铱梢越o出更具體的落地建議來匹配網關型號。
