準備工作

1.指示燈狀態

2.連接設備

通過網線將T100和電腦網口連接到設備的LAN口，由于設備的LAN口默認IP為192.168.88.1，因此需要將電腦的IP地址設置為同一網段（如192.168.88.x），如下圖所示:

使用說明

1.登錄界面

打開瀏覽器，在地址欄輸入192.168.88.1，進入登錄界面。默認管理密碼: T12345678（登錄后可自行修改）：

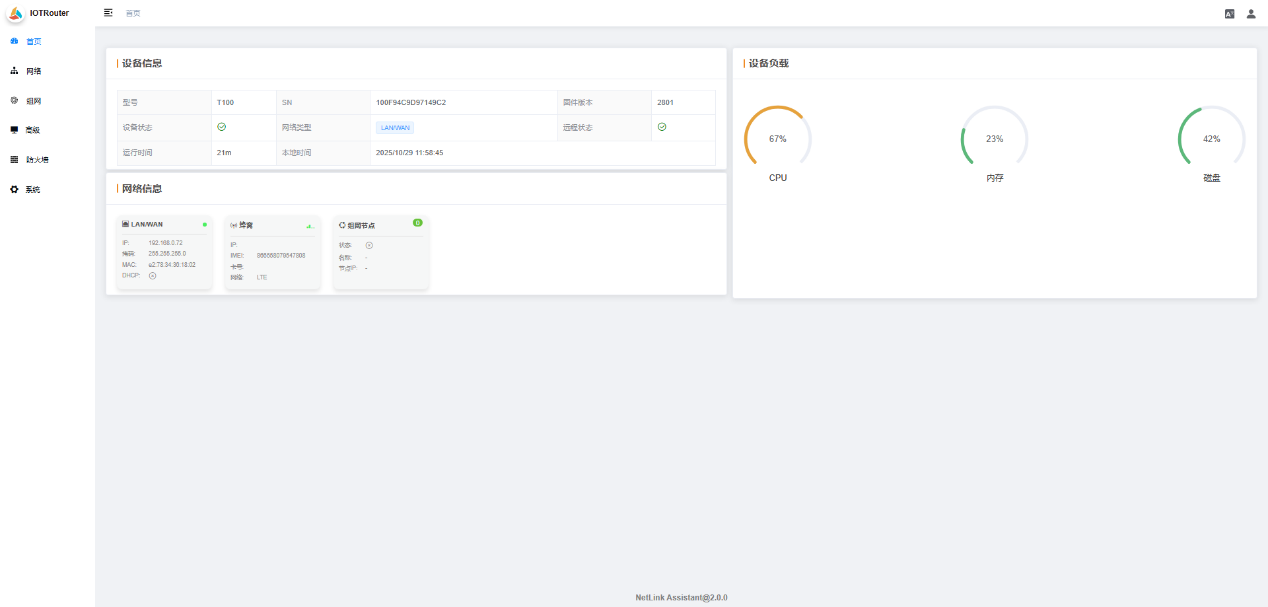

2.首頁

顯示設備的基礎信息、網絡信息、負載狀態。

2.1 設備信息

型號：顯示設備具體型號

SN：設備序列號，全球唯一，一般用作設備唯一識別碼

固件版本：設備當前版本，以實際顯示為準

設備狀態：設備當前運行狀態

網絡類型：設備當前聯網方式，未知表示沒有聯網

遠程狀態：網關是否可以遠程訪問

運行時間：設備開機時長

本地時間：設備當前時間

2.2 網絡信息

LAN/WAN狀態信息：

狀態圖標：綠色（有連接）/紅色（未連接）

IP：LAN/WAN口當前IP地址

掩碼：LAN/WAN口當前子網掩碼

MAC：LAN/WAN口當前MAC地址

DHCP：LAN口DHCP啟用狀態（√啟用/×未啟用）

蜂窩（4G）狀態信息：

狀態圖標：當前蜂窩信號強弱指示

IP：蜂窩網當前IP地址

IMEI：蜂窩模組國際移動設備識別碼

卡號：當前使用的SIM卡的卡號

網絡：當前連接的網絡類型（例如LTE-4G）

組網節點：

狀態圖標：顯示當前連接到同一組網網絡的設備數量

名稱：當前節點在組網系統中的標識名稱

節點IP：該設備在組網網絡中的虛擬IP地址

2.3 設備負載

CPU：設備CPU使用百分比

內存：設備內存使用百分比

磁盤：設備磁盤使用百分比

3.網絡

用于配置網絡相關參數。

3.1 MWAN

開啟：默認開啟，請不要關閉

探測功能：按照設置的周期PING探測主機地址，從而判斷當前聯網狀態，進行聯網方式的自動切換（AUTO）。如果固定聯網模式，嗅探功能為重播重連的依據

設置完成，點擊提交，重啟生效

3.2 LAN/WAN

IP：默認192.168.88.1（登錄后可自行更改）

掩碼：默認255.255.255.0

網關：當需要通過網口上網時，設置為供網路由器的IP地址

MAC：當前 LAN/WAN 接口的物理 MAC 地址

DHCP服務：開啟/關閉 DHCP 功能，用于自動給局域網內設備分配 IP 地址

設置完成，點擊提交，重啟生效

3.3 蜂窩

IP：蜂窩網當前IP地址

掩碼：蜂窩網當前掩碼地址

DNS：蜂窩網當前DNS

信號：蜂窩網當前信號強度（范圍0-100，值越大信號越強，線性對應模組信號值0-31）

IMEI：蜂窩模組IMEI號

卡號：SIM卡號

撥號日志：可以下載最近依次模組的撥號日志，調試用

手動重播：可以立即重新?lián)芴栆淮?/p>

APN：SIM卡APN參數配置

設置完成，點擊提交，重啟生效

4.組網

用于配置組網相關參數。

組網參數設置完成，點擊提交立即生效

4.1 基礎

基礎：

開啟：是否啟用組網功能

節點名稱：在組網中區分設備，確保同一組網下節點名稱唯一

DHCP：啟用則自動分配虛擬IP給網關，建議設置靜態虛擬IP

節點IP：網關在組網中的虛擬IP（注：所設網段須與網關LAN網段區分開）

組網名稱：自定義（同一個網絡，組網名稱需保持一致）

組網密碼：自定義（同一個網絡，組網密碼需保持一致）

子網代理：

功能說明：子網代理用于遠程訪問本機LAN口所在的局域網內設備

子網代理1/2/3：支持最多配置三條代理規則

配置說明：

訪問單一設備

遠程訪問本機LAN口局域網內某個設備， IP 為 192.168.0.55。

→ 配置：192.168.0.55/32 → 映射 IP（留空）

訪問整個子網

遠程訪問本機LAN口局域網內所有設備， IP段 為 192.168.0.X。

→ 配置：192.168.0.0/24 → 映射 IP（留空）

解決 IP 沖突（映射模式）

若組網兩端 LAN口局域網IP 網段一樣，為避免沖突，需使用IP映射，將要訪問的IP映射為新的網段。

→ 配置：192.168.0.10/32 → 映射 IP：192.168.1.10

此時遠端節點可通過 192.168.1.10 訪問本機LAN口局域網內IP為192.168.0.10/32的設備。

組網服務器：

服務器1-5：支持最多連接5個組網服務器，用戶可根據網絡環境，進行修改

高級：

IPV6：禁用IPv6功能后，僅使用IPv4進行網絡通信

延遲優先模式：開啟延遲優先模式，忽略中轉跳數，選擇總延遲最低的路徑

用戶空間協議棧：使用用戶態 TCP/IP 協議棧，避免操作系統防火墻問題導致無法子網代理/KCP代理

KCP代理：將TCP流量轉為KCP流量，降低傳輸延遲,提升傳輸速度

禁用KCP輸入：禁用KCP入站流量，其他開啟KCP代理的節點仍然使用TCP連接到本節點

啟用QUIC代理：將TCP流量轉為QUIC流量，降低傳輸延遲，提升傳輸速度

啟用出口節點：允許次節點成為出口節點

啟用加密：如果禁用節點通信的加密，必須與對等節點相同

4.2 組網信息

組網節點：顯示當前組網網絡中的節點名稱，節點IP等信息

4.3 路由

路由信息：動態展示系統路由表詳情

Ping測試：檢測網絡連通性

4.4 網絡串口

設備支持兩路串口，可以獨立設置組網通信。

MQTT:

服務器：組網MQTT服務器的地址

端口：組網MQTT服務器的端口號

客戶端ID：自定義，設備連接服務器的唯一標識

用戶名：自定義（同一個網絡，組網名稱需保持一致）

密碼：自定義（同一個網絡，組網密碼需保持一致）

串口1/2：

5.高級

用于配置高級參數。

5.1 NTP

開啟：默認開啟NTP

NTP服務器：NTP服務器地址，專網或者內網需自行修改NTP服務器地址

設置完成，點擊提交，重啟生效

5.2 DNS

DNS：DNS服務影響域名解析，用戶請根據需求自行修改配置或修改DNS服務器設置

設置完成，點擊提交，重啟生效

5.3 靜態路由

靜態路由：定義數據包到達特定網絡或主機的確切路徑（主要適用于跨網段通信場景以及需要通過指定網關進行轉發的情況）

開啟狀態：支持3條靜態路由規則設置，默認禁用

IP：需要訪問的目標IP地址或目標IP網段

掩碼：訪問指定IP則填寫255.255.255.255，訪問指定網段則填寫255.255.255.0

網關：填寫中轉數據的路由網關地址

設置完成，點擊提交，重啟生效

5.4 遠程管理

設備提供遠程配置管理功能，默認啟用該功能。當設備現場部署且聯網后，就可遠程對設備進行配置?？稍?a title="網關模塊">資料下載中下載遠程管理軟件。

6.防火墻

用于配置防火墻規則和策略。

6.1 基礎

入站：決定從外部網絡到設備的數據包的默認處理方式。如果設置為“接受”，則所有未被其他規則明確拒絕的數據包都將被允許進入；如果設置為“拒絕”，則只有符合特定規則的數據包才能通過

出站：控制從設備發送到外部網絡的數據包的默認行為。同樣地，“接受”意味著默認允許所有外發數據包，而“拒絕”則會阻止所有未被特別允許的數據包離開設備

轉發：適用于設備作為路由器的情況，決定了是否允許數據包通過設備從一個網絡轉發到另一個網絡

設置完成，點擊提交，重啟生效

6.2 通信規則

規則鏈：選擇是入站、出站還是轉發規則

源IP：輸入允許或拒絕其流量的源IP地址，不填則表示匹配任意IP地址

協議：根據需要選擇一種，如果不確定，可以選擇“任意”來匹配所有協議

目標IP：輸入目標IP地址，即數據包的目的地，不填則表示匹配任意IP地址

策略：選擇數據包的處理方式，可以選擇“接受（允許）”和“丟棄（阻止）”兩種方式

備注：填寫相關備注信息

設置完成，點擊提交，重啟生效

6.3 端口轉發

源端口：輸入需要轉發的源端口

協議：選擇使用的協議類型，如TCP、UDP、SCTP、DCCP。根據需求選擇，例如HTTP服務通常使用TCP協議

目標IP：輸入內部網絡中目標設備的IP地址，這是數據包最終要到達的設備

目標端口：輸入目標設備上應用程序監聽的端口

備注：填寫相關備注信息

設置完成，點擊提交，重啟生效

7.系統

用于配置系統參數。

7.1 基礎

本地時間：設備本地時間，聯網會自動同步網絡NTP時間，用戶可點擊“與瀏覽器同步”按鈕立即校準

時區：顯示并允許用戶更改設備所在的時區，正確設置時區確保設備時間與當?shù)貢r間一致

設置完成，點擊提交，重啟生效

7.2 管理密碼

管理密碼：修改設備登錄密碼

設置完成，點擊提交，重啟生效

7.3 固件升級

固件升級：更新設備的固件版本，此固件指的是我司提供的設備管理頁面服務

設置完成，點擊提交，重啟生效

7.4 個性化

個性化：支持自定義修改網關的標題、型號及LOGO圖標（請按指定格式上傳圖標文件）

設置完成，點擊提交，重啟生效

7.5 系統命令

復位：恢復出廠設置

重啟：重啟設備

設置完成，點擊提交，重啟生效
