此文檔說明適用于EC300的系列型號：EC300 EC301 EC300P
SSH工具
推薦使用MobaXterm，或者選擇自己習慣的SSH工具：
https://iotrouter.yuque.com/attachments/yuque/0/2025/zip/40387797/1754703569965-ba0cea7a-8665-4508-8af2-8c1a8b3d4802.zip
串口調試工具
推薦使用XCOM，或者選擇自己習慣的串口調試工具：
https://iotrouter.yuque.com/attachments/yuque/0/2025/zip/40387797/1754703569938-1c53c14b-674c-4d35-b7c6-fd2c84c327d6.zip
硬件工具
常用的輔助調試工具有：CAN轉USB工具 / RS485轉USB工具 / RS232轉USB工具等。請自行準備！
交叉編譯工具鏈
https://iotrouter.yuque.com/attachments/yuque/0/2025/zip/40387797/1754705046416-ca53f38d-2fd6-427e-9c5c-9958ca1fd531.zip
軟件環境
軟件 | 版本 |
OS | 嵌入式Linux 20.04.6；部分裁剪 |
Nodejs | v22.17.0 |
Python | python3.8 |
Shell | bash |
GLIBC | GLIBC_2.31 |
Docker | V26.1.3 |
QT庫 | V5.15.10 |
桌面環境 | Xfce4 |
設備資源
類目 | 詳情 | 備注 |
存儲 | 共16G | 出廠開機剩余≈9G; |
內存 | 2G | 出廠開機剩余≈1.4G |
CPU | 4*Cortex-A53@1.8GHz | 出廠開機剩余≈98% |
NPU | 1TPOS | 出廠開機剩余≈100% |
1. Debug口
EC300產品系列將系統調試串口引出為 Type-C 形態；
默認登錄名：root
默認密碼：詳見開放系統權限說明（https://iotrouter.yuque.com/zn3vdn/ec/hdsb71i79vmfr8wd#RUp2p）
2. 串口
硬件接口 | 設備文件 | EC300 | EC300P | EC301 |
RS485-1 | /dev/ttyS7 | ?? | ?? | ?? |
RS485-2 | /dev/ttyS2 | ? | ? | ?? |
RS232 | /dev/ttyS3 | ? | ? | ?? |
注：RS485為硬件自收發，用戶不需要關心收發切換，硬件會自動處理
2.1. 快速測試
使用minicom工具測試，具體使用方法可以百度或者咨詢DeepSeek
2.2. C代碼測試樣例
編譯： gcc uart_example.c -o uart_example
RS485-1測試運行:./uart_example/dev/ttyS7
2.3. Python代碼測試樣例
首先安裝依賴庫：pip install pyserial
RS485-1測試運行：python uart_example.py /dev/ttyS7
3. LED
EC300產品系列 總共6個指示燈，其中4個可用戶編程控制
硬件接口 | IO索引 | IO編號 | chip組 | 備注 |
POW | / | / | / | 電源指示燈 |
RUN | 50 | GPIO1_C2 | gpiochip1 | 內部程序占用；運行后呈閃爍狀態 |
LED1 | 137 | GPIO4_B1 | gpiochip4 | 用戶可編程 |
LED2 | 51 | GPIO1_C3 | gpiochip1 | 用戶可編程 |
LED3 | 143 | GPIO4_B7 | gpiochip4 | 用戶可編程 |
LED4 | 52 | GPIO1_C4 | gpiochip1 | 用戶可編程 |
注：IO索引是由IO編號計算得出
3.1. 快速測試
測試運行：bashled_example.sh137
3.2. C代碼測試樣例
編譯：gcc led_example.c -o led_example
測試運行:./led_example
3.3. Python代碼測試樣例
測試運行:python led_example.py
4. CAN
EC301 有兩路CAN接口
硬件接口 | 網絡接口 |
CAN1 [H1 L1] | can0 |
CAN2 [H2 L2] | can1 |
4.1. 快速測試
將can1和can2互接；命令行測試
4.2. C代碼測試樣例
編譯： gcc can_example.c -o can_example
測試運行:./can_example
4.3. Python代碼測試樣例
首先安裝依賴庫：pip install python-can
測試運行:python can_example.py
5. DI
EC301 有兩路DI接口；檢測范圍：5-28V
硬件接口 | IO索引 | IO編號 | chip組 |
DI-1 | 19 | GPIO0_C3 | gpiochip0 |
DI-2 | 21 | GPIO0_C5 | gpiochip0 |
5.1. 快速測試
測試運行：bashdi_example.sh19
測試將12V電源正極接入DI1，負極接入COM1；12V通電情況下打印0 ;不通電的情況下打印1；接線方式詳見：
5.2. C代碼測試樣例
編譯： gcc di_example.c -o di_example
測試運行:./di_example
6. DO
EC301 有兩路DO接口，支持5A/DC12~24V輸出
硬件接口 | IO索引 | IO編號 | chip組 |
DO-1 | 20 | GPIO0_C4 | gpiochip0 |
DO-2 | 18 | GPIO0_C2 | gpiochip0 |
6.1. 快速測試
測試運行：bashdo_example.sh 20
測試將外部負載（比如led燈）正極接入COM1，負極接入DO1；測試程序運行后led燈會間隔亮滅；接線方式詳見：
此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/ec/anu8k7gd9rsnnyn8?inner=ff2zY
6.2. C代碼測試樣例
編譯： gcc do_example.c -o do_example
測試運行:./do_example
6.3. Python代碼測試樣例
測試運行：python do_example.py
7. 按鍵
EC300產品系列-按鍵：內部程序管理，用戶不可編程，用于重啟或者復位設備的web網頁相關配置
硬件接口 | IO索引 | IO編號 | chip組 | 備注 |
按鍵 | 0 | GPIO0_A0 | gpiochip0 | 默認為系統的復位重啟按鍵 |
重啟：按下1s抬起
復位+重啟：按下>5s
8. 硬件看門狗
EC300產品系列均默認啟用硬件看門狗，由內部程序管理喂狗
硬件接口 | IO索引 | IO編號 | chip組 | 備注 |
使能控制 | 113 | GPIO3_C1 | gpiochip3 | 高：?jiǎn)⒂?；低：關閉 |
喂狗IO | 8 | GPIO0_B0 | gpiochip0 |
|
建議喂狗周期：<30s
注：如果停止內部程序，必須自行接管看門狗喂狗服務，否則設備會定期重啟
9. 網口
網口分為WAN+LAN口，由內部網絡程序管理；需在web網頁配置，詳情請見：
此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/ec/go5fnig7b5xumq79?singleDoc#%20《快速上手》
10. 蜂窩無線
EC300產品系列支持4G/5G通信（5G通信需要購買5G版本，詳情請咨詢客服）；模組的識別+撥號由內部程序管理，用戶無需關心。
11. WIFI
EC300產品系列支持wifi熱點和wifi客戶端；支持2.4GHz/5GHz頻段；wifi由內部程序管理，用戶無需關心。
12. 藍牙
EC300產品系列支持藍牙功能
12.1. 快速測試
# 進入shell藍牙交互模式 bluetoothctl
# 在交互模式中執行以下命令： # 查看藍牙控制器（適配器）狀態 show
# 若適配器未啟用，開啟它 power on
# 開啟可發現模式（允許其他設備發現本機） discoverable on
# 開啟配對模式 pairable on
# 開始掃描（持續掃描，按 Ctrl+C 停止） scan on
#以配對一個藍牙設備（如耳機，MAC 地址為 AA:BB:CC:DD:EE:FF）為例： # 在 bluetoothctl 中執行 # 配對設備 pair AA:BB:CC:DD:EE:FF
# 信任設備（可選，避免后續重復驗證） trust AA:BB:CC:DD:EE:FF
# 連接設備 connect AA:BB:CC:DD:EE:FF
# 若配對需要 PIN 碼，按提示輸入（通常是 0000 或 1234，或設備說明書中的密碼）。 # 連接成功后，可通過 info AA:BB:CC:DD:EE:FF 查看設備詳情。 info AA:BB:CC:DD:EE:FF |
13. 音頻
EC300產品系列支持3.5mm耳麥插座
13.1. 快速測試
將3.5mm耳機或者音響設備接入設備HP接口；創建腳本文件如下：
#!/bin/bash
#設置播放設備為 HP（HEADPHONE OUT） amixer -c 0 cset name='Playback Path' 'HP'
#設置播放音量為 200，范圍為 0~255 amixer -c 0 cset name='Playback Volume' 200
#播放示例音頻文件 aplay /run/media/mmcblk0p9/iotrouter.wav |
測試運行：bash hp_example.sh
14. 顯示
硬件接口 | 分辨率 | EC300 | EC300P | EC301 |
HDMI | 1920x1080 | ?? | ? | ?? |
LVDS | 1280x800 | ? | ?? | ? |
14.1. LVDS屏幕
支持背光亮度調節，調節范圍【0-255】：
echo 128 > /sys/class/backlight/backlight/brightness echo 255 > /sys/class/backlight/backlight/brightness |
控制屏幕顯示：
#控制屏幕關： echo off > /sys/class/drm/card0-LVDS-1/status
#控制屏幕開： echo on > /sys/class/drm/card0-LVDS-1/status |
1. 獲取設備基礎信息
URL：GET http://{設備IP}/rpc-api/data/devinfo Method：GET 請求參數：無 |
響應數據說明：
字段 | 字段名稱 | 數據類型 | 說明 |
code | 響應狀態碼 | int | 固定返回 200，標識請求成功 |
data.model | 設備型號 | string | 設備型號 |
data.sn | 設備序列號 | string | 設備序列號 |
data.version | 設備版本 | string | 設備軟件版本號 |
響應示例：
{ "code": 200, "data": { "model": "EC100", "sn": "4310AA01C8AA2B6B", "version": "3802" } } |
2. 獲取設備WWAN網絡信息
URL：GET http://{設備IP}/rpc-api/data/wwaninfo Method：GET 請求參數：無 |
響應數據說明：
字段 | 字段名稱 | 數據類型 | 說明 |
code | 響應狀態碼 | int | 固定返回 200，標識請求成功 |
data.ip | 4G IP | string | 4G獲取到的IP地址 |
data.mask | 子網掩碼 | string | 網絡子網掩碼 |
data.dns | DNS 服務IP | string | DNS 解析服務器地址 |
data.signal | 信號強度 | int | 4G信號強度 |
data.ccid | SIM卡號 | string | SIM卡卡號 |
data.imei | IMEI | string | 設備4G模組IMEI |
data.netInfo | 網絡類型 | string | 當前網絡類型 |
data.apn.addr | APN 地址 | string | 接入點名稱地址 |
data.apn.username | APN 用戶名 | string | PN 認證用戶名 |
data.apn.password | APN 密碼 | string | APN 認證密碼 |
響應示例：
{ "code": 200, "data": { "ip": "37.64.21.99", "mask": "255.255.255.255", "dns": "224.134.125.33", "signal": 90, "ccid": "89860480192470076526", "imei": "862701080346307", "netInfo": "LTE", "apn": { "addr": "", "username": "", "password": "" } } } |
1. 內部管理程序
EC300產品系列為了簡化用戶使用，內置管理程序iotrouter開機自啟動。管理程序包括但不限于下列功能：
設備初始化
網絡管理
看門狗
按鍵監聽
防火墻
設備配置服務（默認80端口，監聽端口可更改；文件：/usr/local/src/iotrouter/web/user-config.js）
用戶文件瀏覽功能（默認/home路徑；路徑可更改；文件：/usr/local/src/iotrouter/web/user-config.js）
注：內部程序必須?；?，否則會造成設備開機運行異常。如果用戶一定需要關閉內部管理程序，必須自行接管上述管理程序服務。
2. NeuronEX
EC300產品系列均內置NeuronEX-Lite，服務開機自啟動，監聽端口8085；介紹詳見:https://iotrouter.yuque.com/zn3vdn/ec/hdsb71i79vmfr8wd?singleDoc#%20%E3%80%8A%E5%AD%A6%E4%B9%A0%E8%B7%AF%E7%BA%BF%E3%80%8B
查看服務狀態：systemctl status neuronex
重啟服務：systemctl restart neuronex
停止服務：systemctl stop neuronex
關閉服務自啟：systemctl disable neuronex
3. Node-Red
EC300產品系列均內置Node-Red，服務開機自啟動，監聽端口1880。
查看服務狀態：systemctl status node-red
重啟服務：systemctl restart node-red
停止服務：systemctl stop node-red
關閉服務自啟：systemctl disable node-red
4. FUXA
EC300產品系列均內置fuxa，服務開機自啟動，監聽端口1881。
查看服務狀態：systemctl status fuxa
重啟服務：systemctl restart fuxa
停止服務：systemctl stop fuxa
關閉服務自啟：systemctl disable fuxa
5. Xfce4桌面
默認的桌面為xfce4；這只是個示例；用戶如果需要顯示其他內容，比如QT界面可以自行開發；
桌面顯示管理器為：lightdm
查看服務狀態：systemctl status lightdm
重啟服務：systemctl restart lightdm
停止服務：systemctl stop lightdm
關閉服務自啟：systemctl disable lightdm
6. 用戶自開發程序
用戶程序由用戶自由開發，用戶程序獨立運行，但須注意內存和空間管理避免導致系統異常。軟件可加入系統自啟動方式：
/etc/rc.local
systemd服務
/etc/init.d系統
我司也提供軟件開發定制服務；如有需求請咨詢銷售人員
7. 開機LOGO
用戶可以自行替換系統開機LOGO；
logo名稱 | 顯示階段 |
logo.bmp | 用于 U-Boot 啟動階段顯示 |
logo_kernel.bmp | 用于內核啟動階段顯示 |
7.1. 格式要求
LOGO 圖片要求為 BMP 格式的 24 位位圖，并且圖片分辨率建議不超過 HDMI 等顯示器分辨率。
7.2. LOGO替換
設備上電啟動，將制作好的 logo.bmp、logo_kernel.bmp 文件拷貝至評估板根文件系統"boot/"目錄下，替換目錄下原有的logo.bmp、logo_kernel.bmp 文件。
注：logo文件的名稱不能更改
什么時候會使用到鏡像燒錄：用戶在使用設備時，可能因誤刪系統核心文件、錯誤修改系統配置參數（如注冊表關鍵項），或誤執行格式化系統分區等操作，導致系統無法啟動、功能異常。此時燒錄對應設備的系統出廠鏡像，能快速將系統恢復到初始正常狀態。
1. 燒錄工具
工具鏈接: https://pan.baidu.com/s/1LOn3jlVs3rOQmYHo1VbWhw?pwd=gncp 提取碼: gncp
Driver：驅動
tool：燒錄工具
zh_xxxx_v3xxx.img：出廠鏡像
USB公對公轉換線
2. 驅動安裝
安裝DriverDriverInstall.exe
3. 燒錄

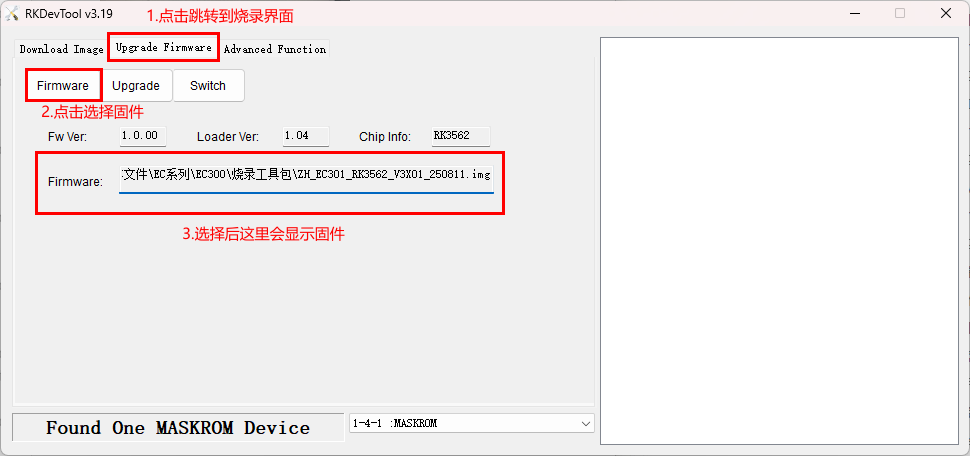

打開 oolRKDevTool.exe
點擊Upgrade Firmware跳轉到燒錄界面
點擊Firmware選擇鏡像
按住Boot按鈕給EC300上電
燒錄下方會出現Found One MASKROM Device表示已經識別到設備
點擊Upgrade開始燒錄，右側日志窗口出現燒錄日志
最后一行出現Success表示燒錄成功
原文細看：EC300開發指南
