近年來由于我市地表水原水日趨緊張，且受到不同程度的污染，嚴重影響城市的經濟發展和市民的生活。隨著城市建設的迅速發展，對供水質量的要求也不斷的提高。供水系統實現運行、控制和管理綜合自動化已勢在必行。

由于井群的地理位置十分分散，地城分布廣泛，適合采用無線通信方式。

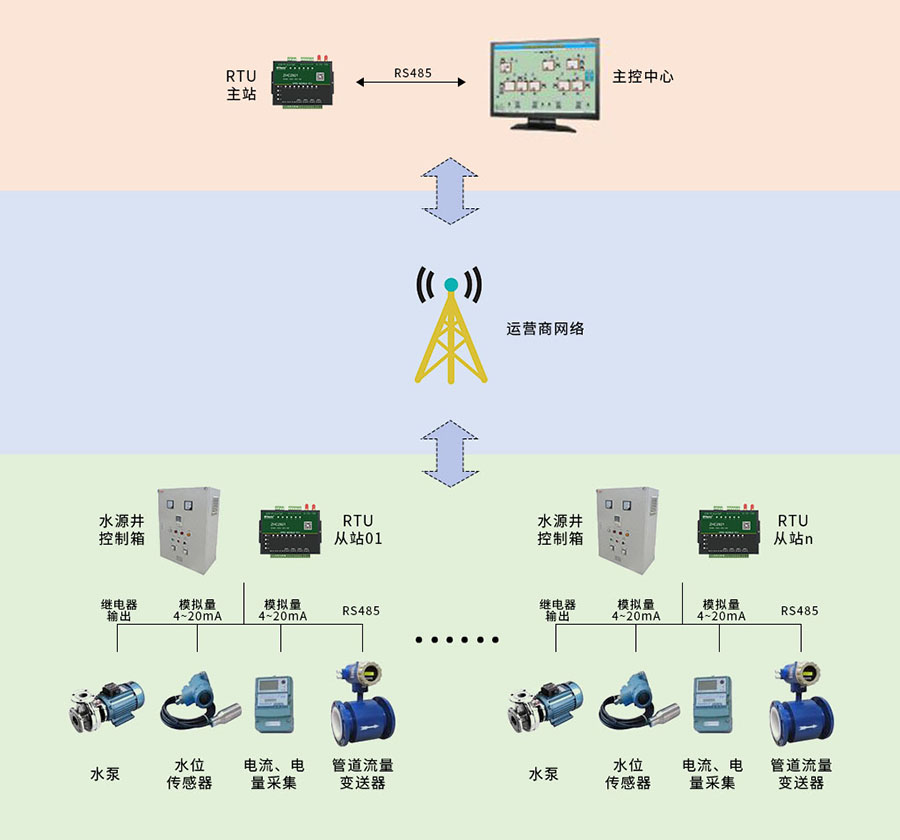

本方案主要解決水廠中控室對各個水井?dāng)?shù)據的采集和監控。整個系統中包括一個主站和多個從站。其中，主站設在水廠中控室，從站分別設在各個水源井處。本系統是一個典型的點對多點星型結構無線通信系統。

采用RTU與PLC組成的無線遠程控制網絡，對1000多平方公里范圍內上百臺設備進行遠程監控，實現了遠程泵站的無人值守。

無線網絡的硬件包括RTU、PLC、中繼塔、主通訊塔幾個部分，好的拓?fù)浣Y(jié)構易于維護，故障定位較為容易，控制系統中RTU負責數據的收發，是無線控制網絡的關鍵設備，在無線網絡中穩定的通訊取決于各站點與通訊塔的距離及站點輪詢機制。

該RTU堅固耐用，接受靈敏度高，抗干擾能力強，數據傳輸轉換時間快的等優點，并且提供標準RS485接口，可直接與計算機、PLC等數據終端連接，實現透明傳輸。

控制系統的功能和需求

因井群分布很散，無人職守。為了降低勞動強度，操作人員能夠在廠調度室根據供水需要進行遠程無線操作控制，同時能夠監測到各深水井的運行參數，從而實現集中監控。

1、可靠性、安全性

由于各個井作為水廠的原水，它的控制系統安全性、穩定性直接影響到水廠能否正常向市區供水。因此，我們在系統中的通信設備、一次儀表及控制設備和程序編程等各環節都必須提高可靠性。

2、可維護性

在系統軟件、應用軟件和硬件方面要具有強大的報警和故障自診斷功能，以便工程技術人員對系統故障進行分析和維護。

3、可擴展性

系統應采用具有一定標準及應用較廣泛的硬件設備，主要是考慮系統發展擴大，為以后系統的連接打好基礎。

4、報表、查詢功能

對井群運行參數有完整的歷史數據存儲，一般要求15分鐘存儲一次數據，以便查詢和相關的統計分析。同時能夠打印生產日報表和生產月報表。

5、具有故障診斷與報警處理功能

監測系統中的特殊運行狀態，如:上電情況、通訊狀態、水泵運行狀態、本地/遠程狀態等。當這些特殊狀態位發生變化時，應及時報警，同時要記錄這些狀態位發生變化時的有關信息，如:故障標簽名稱、報警信息、故障報警時間和報警確認時間等，并對報警信息進行管理。
