縱橫云透傳功能可以支持無公網IP實現遠程操控DTU/RTU設備，方便客戶快速測試理解產品功能，大大縮減開發周期。本文檔以ZHC4921為示例，同類型產品均可以此為參考。

1.準備工作

用戶的PC端需要安裝：①虛擬串口；②縱橫云透傳工具

1、 虛擬串口—將socket轉換為串口

2、 縱橫云透傳工具—連接到縱橫云，驗證通過后，縱橫云將DTU的數據轉發到用戶
的IP

1.1.縱橫云透傳軟件安裝

ZHC4921縱橫云透傳工具為綠色免安裝版，訪問官網即可下載。

下載后圖標如下所示，雙擊即可運行：

1.2.虛擬串口安裝

虛擬串口：顧名思義，非真實的物理串口。常見的物理串口需要在電腦上插入串口，電腦才能識別。而虛擬串口軟件可以“迷惑”電腦，讓電腦認為你有多個串口（實際并沒有，這些串口是虛擬的）。虛擬串口一般成對出現，一個用來接收，一個用來發送。其主要功能是一個串口用來接收網絡的TCP數據，一個串口用來發送TCP數據。后面會詳細講解該功能的使用。

感謝SourceForge.net開源社區優秀的虛擬串口軟件com0com，訪問官網即可下載。

1.2.1虛擬串口軟件安裝

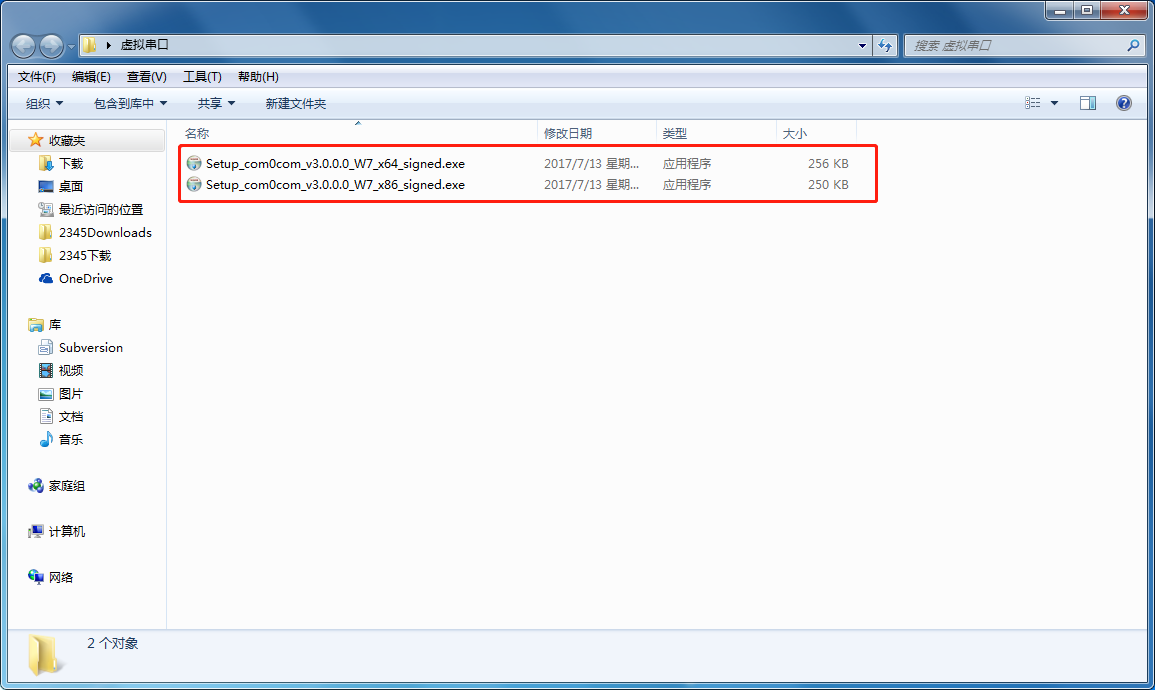

Step 1：雙擊適合自己操作系統的版本，win10請選擇x64版本

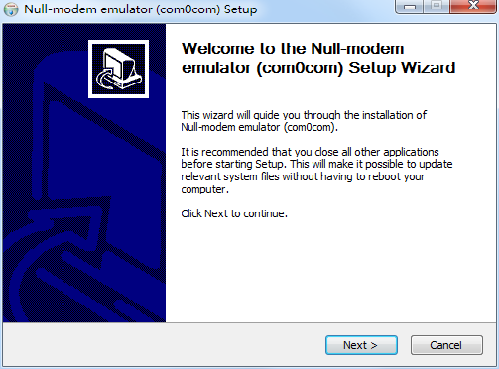

Step 2：選擇“NEXT”

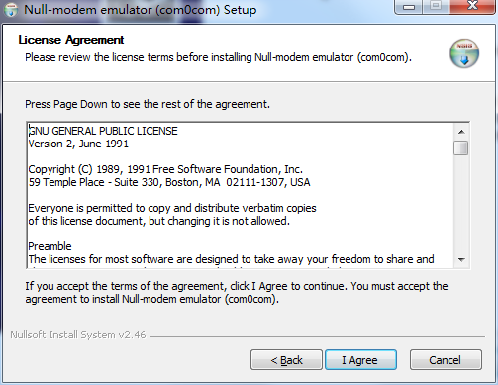

Step 3：選擇“I Agree”

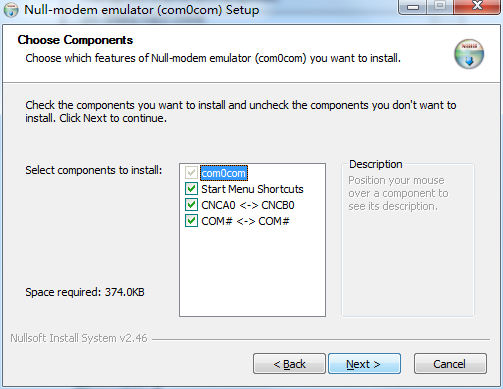

Step 4：選擇“NEXT”

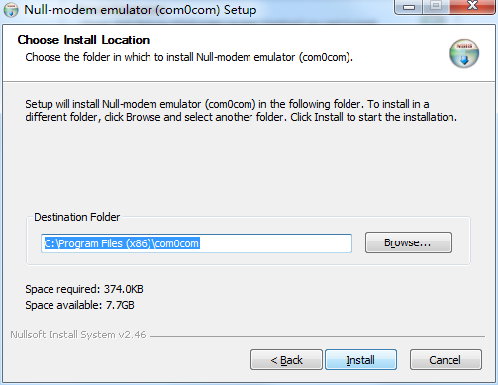

Step 5：選擇“Install”

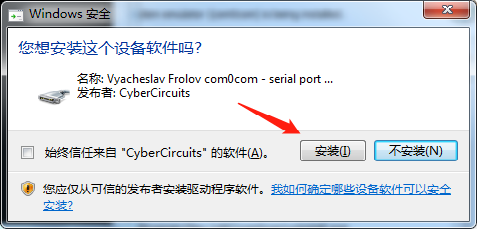

Step 6：選擇“安裝”驅動軟件

Step 7：等待安裝完成，點擊“NEXT”“Finish”即完成安裝

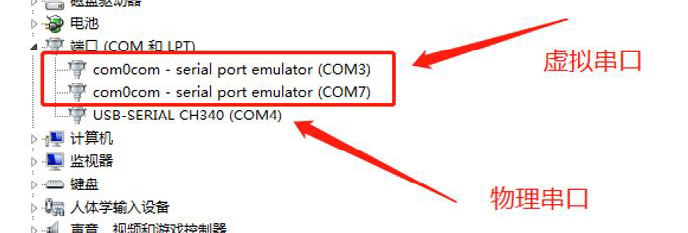

Step 8：軟件安裝完成，查看設備管理器，即可看到默認安裝了一組虛擬串口

1.2.2.虛擬串口的添加與刪除

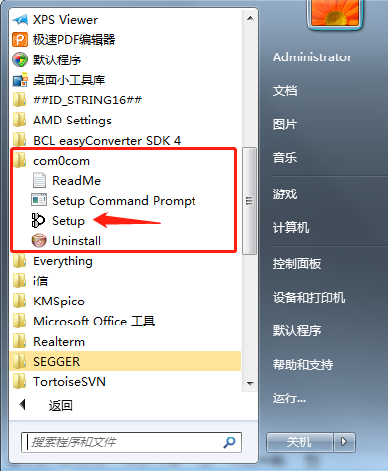

Step 1：在電腦安裝程序中，找到應用程序“com0com”運行“Setup”

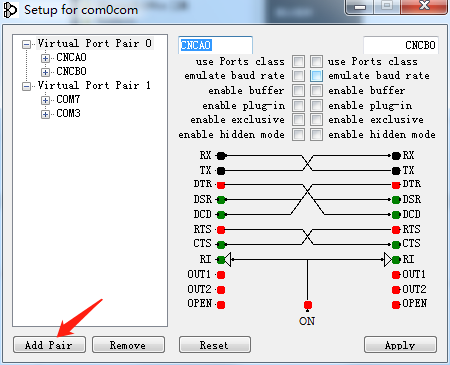

Step 2：可以看到默認添加的一對虛擬串口，選擇新建一對虛擬串口

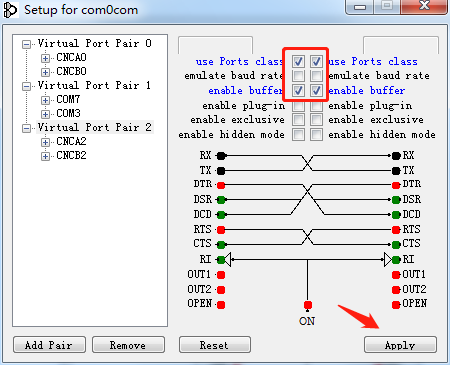

Step 3：選擇使能端口命名及使能緩存，點擊應用，虛擬串口創建成功

刪除串口選擇點擊“remove”即可

注：用戶無需關心串口編號，理論可以創建無數個虛擬串口

2.縱橫云透傳軟件使用

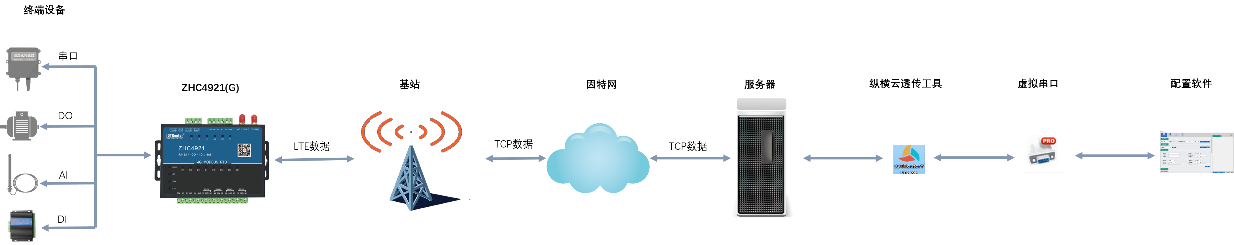

ZHC4921縱橫云透傳軟件（以下簡稱本軟件）簡單點講，其實是建立一個TCP和串口的對應關系。ZHC4921和縱橫云服務器基于TCP通信，本軟件也和服務器基于TCP通信，兩者基于縱橫內部制定的加密算法形成鏈路關系。這樣，ZHC4921就可以和本軟件建立通信。同時用戶可以選擇虛擬串口來對應此鏈路關系，這樣就可以實現虛擬串口和ZHC4921的遠程無線通信。

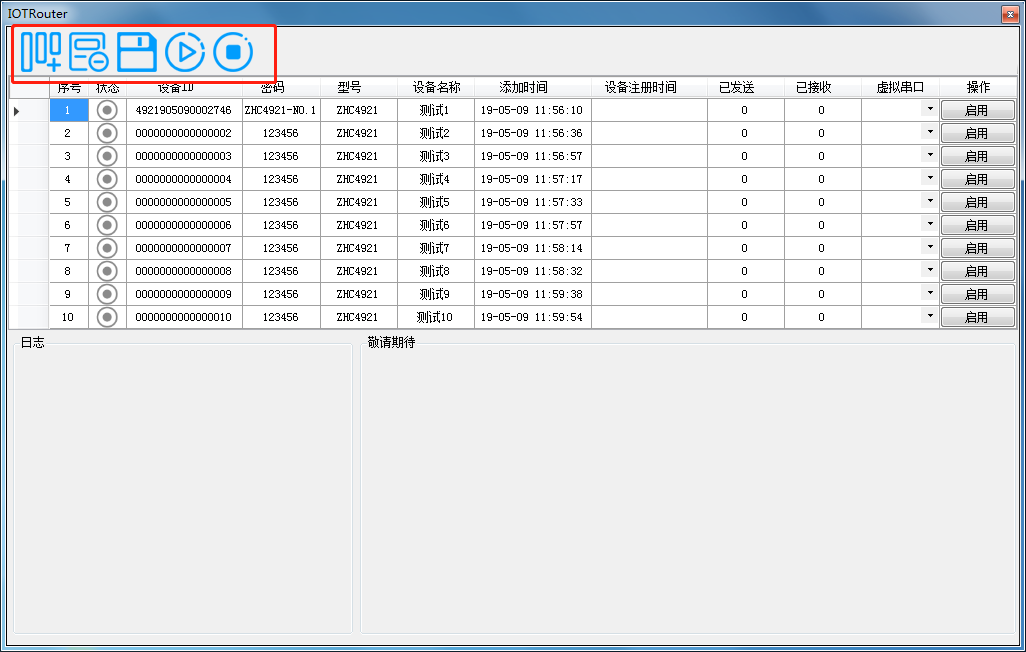

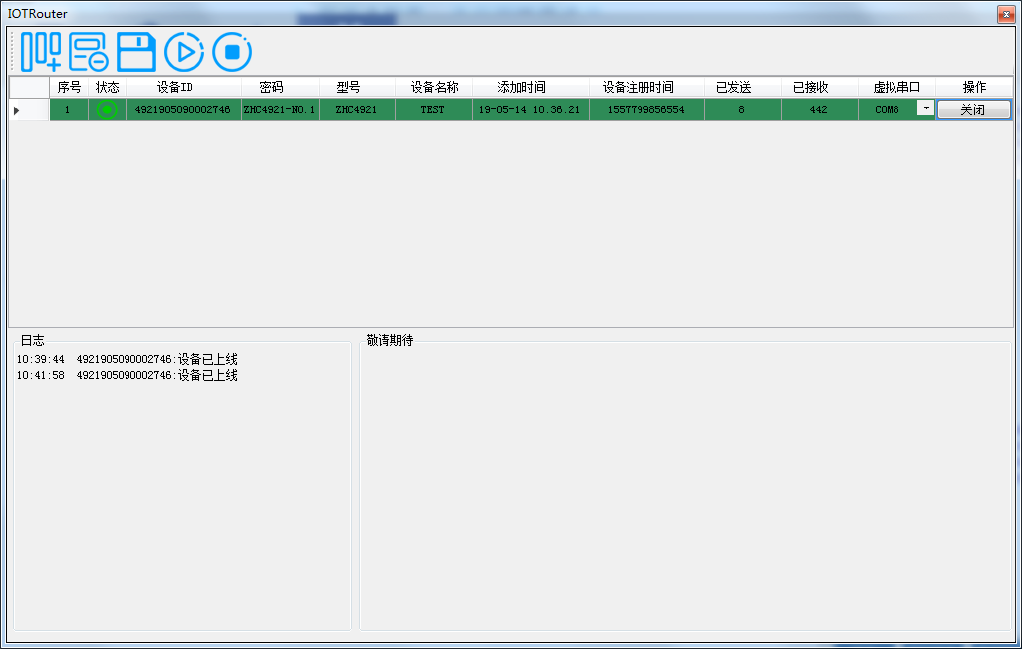

ZHC4921縱橫云透傳工具標題從左到右依次為：添加設備，刪除設備，保存信息，一鍵啟動，一鍵關閉。

3.添加新設備

添加新設備，要求用戶依次輸入，設備ID，密碼，型號，設備名稱。這四項參數為必填項，設備ID和密碼是保證鏈路建立的決定因素，請不要將此信息泄露。

設備注冊時間，顯示的是設備和服務器建立連接時間。在本軟件和服務器建立正常通信后顯示出來。用戶可以依據此項，來判斷設備是否在線。

已發送和已接收分別顯示當前數據收發量。

虛擬串口請選擇任意一個虛擬串口，并記錄與之成對的另一串口號。

3.1.啟用云透傳

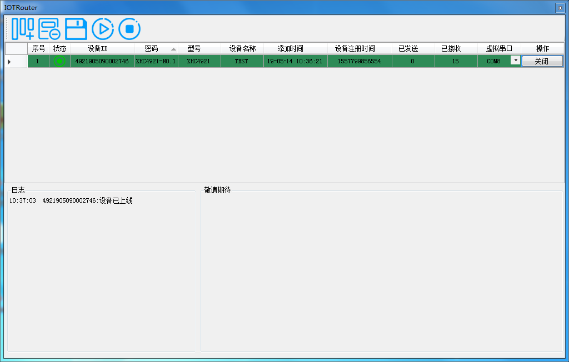

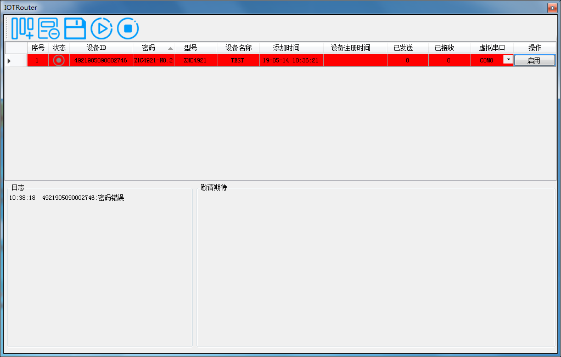

點擊啟用按鈕，本軟件將會和服務器建立連接，如果安全認證通過，則會顯示綠色背景。如果認證失敗，則會顯示紅色背景。關鍵信息都會在日志中顯示，請留意。

3.2.數據通信

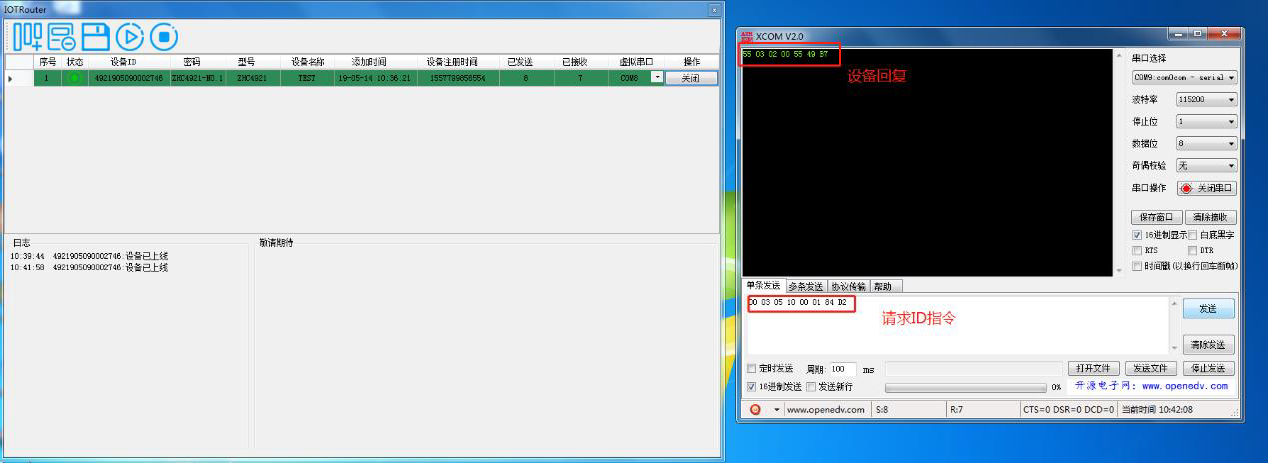

以本機為例，虛擬串口選擇的是COM8,本機虛擬串口創建的串口關系：C0M8-COM9。選擇串口工具，打開COM9，即可和設備建立數據通信。

4.遠程配置

在某些情況下，客戶需要進行遠程無線配置。客戶只需進行進步簡單操作，即可實現。

a.復位ZHC4921設備

b.打開本軟件，并啟用鏈路成功

c.使用ZHC4921配置軟件，打開對應的虛擬串口即可

示例：設備信息如下

Step 1：打開縱橫云透傳軟件，添加設備，選擇虛擬串口COM8

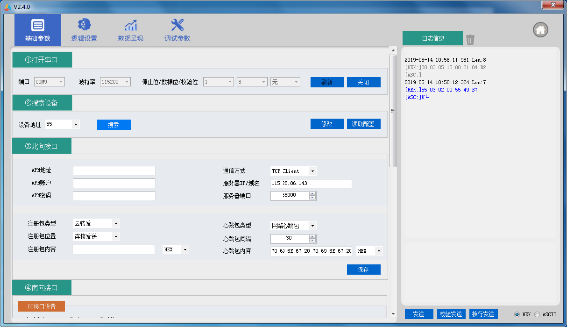

Step 2：使用ZHC4921配置軟件，打開虛擬串口COM9，即可實現遠程配置。

5.遠程控制

參考章節4遠程配置，用戶在“縱橫云透傳軟件”進行相應配置后，打開ZHC4921的配置軟件，選擇相應的虛擬串口即可實現遠程控制。

6.遠程升級

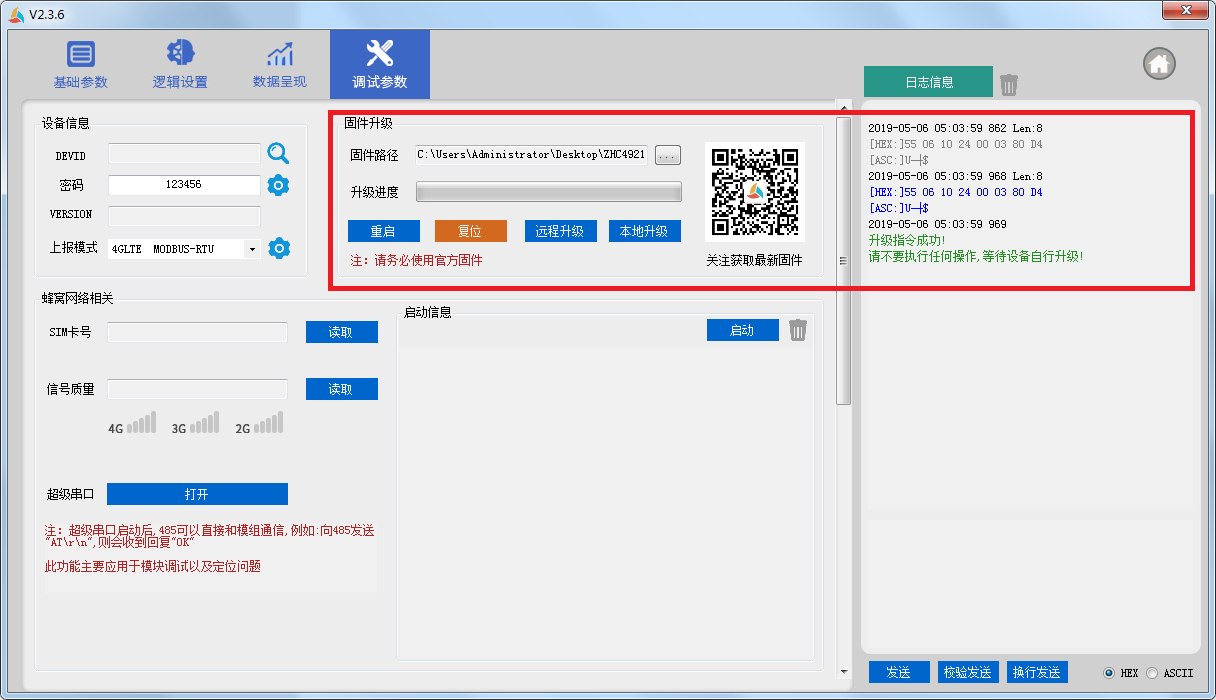

參考章節4遠程配置，用戶在“縱橫云透傳軟件”進行相應配置后，打開ZHC4921的配置軟件，選擇相應的虛擬串口，進入“調試參數”，選擇固件所在的路徑后，遠程升級按鈕會切換為可選狀態。點擊遠程升級按鈕，日志窗口會有相關的升級信息提示。此時，不需要執行任務操作，等待設備自動執行升級流程，用戶可以通過進度條查看升級進度。升級完成，日志窗口會有信息提示。
