RS-485接口是一種廣泛應用于工業自動化和通信系統的串行通信標準，因其卓越的抗干擾能力、長距離傳輸特性以及多點通信能力而備受青睞。本文通過系統化的分析，結合電路設計原理和應用實例，探討RS-485接口的技術細節與應用優勢。

RS-485接口概述

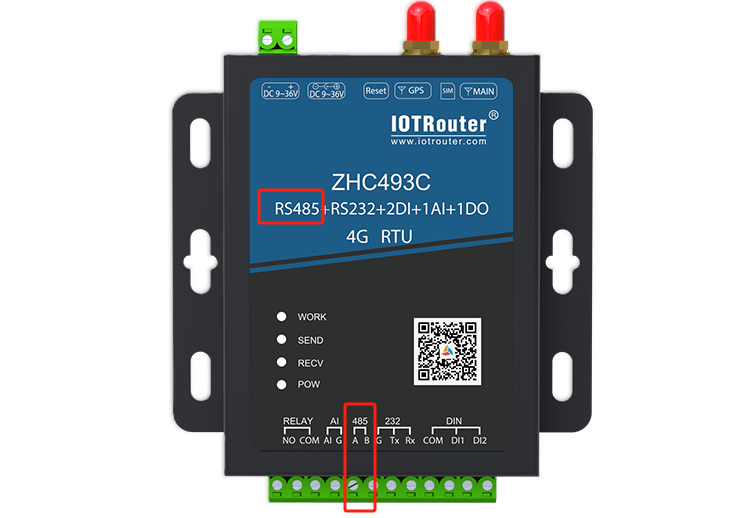

RS-485采用差分信號傳輸方式，即通過兩條信號線（通常標記為A和B）傳輸數據。通過比較這兩條線之間的電位差，而非絕對電壓值，有效提高了信號的抗干擾能力，能夠在工業環境下實現穩定可靠的數據傳輸。與傳統RS-232接口相比，RS-485不僅支持長達1200米的通信距離，還允許單條總線連接多達32個設備，并通過使用高輸入阻抗的芯片擴展至128或256個節點。

RS-485接口電路設計

核心元件與電路要點

1. 收發器芯片 RS-485接口的核心是收發器芯片，如MAX485或SP3485。這些芯片將TTL電平信號轉換為差分信號，并將接收到的差分信號還原為TTL電平。

    發送器（TX）：負責將微控制器的串行數據轉換為差分信號輸出。

    接收器（RX）：將差分信號還原為微控制器可讀取的串行數據。

2. 終端匹配電阻 在總線兩端加入120Ω終端電阻，可有效消除信號反射，確保信號完整性。

3. 偏置電阻 偏置電阻用于在總線空閑時將差分線保持在確定電平，防止噪聲引發誤觸發。

4. DE和RE引腳控制 半雙工通信中，驅動使能（DE）和接收使能（RE）引腳常連接在一起，通過單一控制信號切換發送與接收模式。

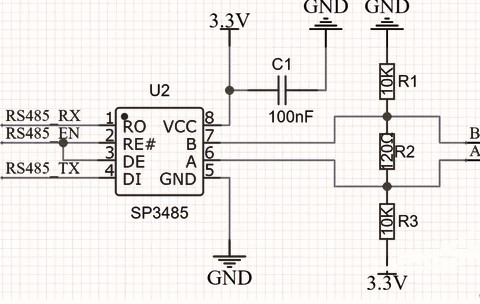

電路原理圖解析

以SP3485為例，其工作原理如下：

數據輸入/輸出：芯片的DI引腳連接微控制器串行數據輸出，RO引腳連接微控制器串行數據輸入。

差分信號傳輸：通過A和B引腳進行數據的差分信號傳輸。

模式切換：RE引腳為低電平時芯片處于接收模式，DE引腳為高電平時芯片處于發送模式。

此外，為提高系統的可靠性，建議在電路中增加TVS二極管等防雷保護組件，以及共模電感等電磁兼容性設計。

RS-485接口的通信模式與拓撲結構

1. 通信模式

半雙工模式：同一時間僅支持單向通信，通過控制DE和RE引腳切換狀態。

全雙工模式：需使用兩對差分線，支持同時發送和接收數據。

2. 拓撲結構

總線型拓撲：RS-485采用菊花鏈連接，避免星型連接以減少信號反射和干擾。

設備擴展：通過使用信號中繼器，可將設備數量擴展至數萬臺，并實現數公里的通信范圍。

RS-485接口的技術優勢

1. 抗干擾能力強 差分信號傳輸對外界電磁干擾具有良好的抑制作用。

2. 長距離傳輸 在低速率條件下可實現長達1200米的通信。

3. 多點通信 標準RS-485總線支持多達32個節點，且通過使用現代高輸入阻抗芯片，可進一步擴展至128或256個節點。

4. 靈活性強 RS-485網絡拓撲結構簡單，易于擴展，無需復雜的網絡設備。

RS-485接口的應用實例

工業自動化

在工業環境中，RS-485廣泛應用于連接PLC、傳感器和執行器，用于多點數據采集與控制。其抗干擾能力使其適用于高噪聲環境，如工廠車間或戶外場景。

樓宇自動化

RS-485常用于樓宇控制系統（如暖通空調、照明和安防），實現分布式設備的監測與控制。

能源管理

在能源管理系統中，RS-485用于智能電表、變電站設備之間的數據通信，確保能源的高效分配與利用。

RS-485與RS-232的對比分析

RS-485接口的設計注意事項

1. 終端電阻與線路匹配 終端電阻需與線路阻抗匹配（通常為120Ω），以減少反射和信號衰減。

2. 布線要求 使用雙絞線布線以降低同相干擾，確保信號質量。

3. EMC保護 增加TVS二極管等組件，提升系統的抗電磁干擾能力。

4. 總線穩定性 合理規劃總線長度和節點數，避免信號質量因過載而下降。

RS-485接口憑借其卓越的性能和廣泛的應用，已成為工業通信的主流標準。通過深入理解其電路設計原理及實際應用案例，工程師可以根據需求優化RS-485網絡設計，充分發揮其抗干擾性強、傳輸距離遠、多點通信等優勢，從而推動工業自動化和智能化的發展。
