配電自動化終端是配電自動化系統的執行單元，也是配電自動化系統的重要組成部 分，主要對配電系統中的開關設備進行監視與控制，具有故障定位與隔離、系統保護等 功能。
通常將配電自動化終端分為三種：饋線遠方終端(Feeder Terminal Unit, FTU)、開閉 所遠方終端 DTU和配電變壓器遠方終端(Transformer Terminal Unit, TTU)。根據應用場 合的不同，F(xiàn)TU一般安裝在柱上，用來采集斷路器、負荷開關等的開關狀態，并將采集 到的狀態信息實時地通過無線收發模塊上報到主站，若有故障發生還會根據主站下發的 命令對連接的配電設備進行控制。FTU 在安裝過程中，采用一臺 FTU 監控一臺柱上開 關的方式，在碰到同桿架設兩條線路的情況時，為了節省投資，可以采用兩臺FTU級聯的方式構成一主一從的結構，主 FTU 直接與主站進行通信，而從 FTU 通過主 FTU 間 接與主站進行通信。

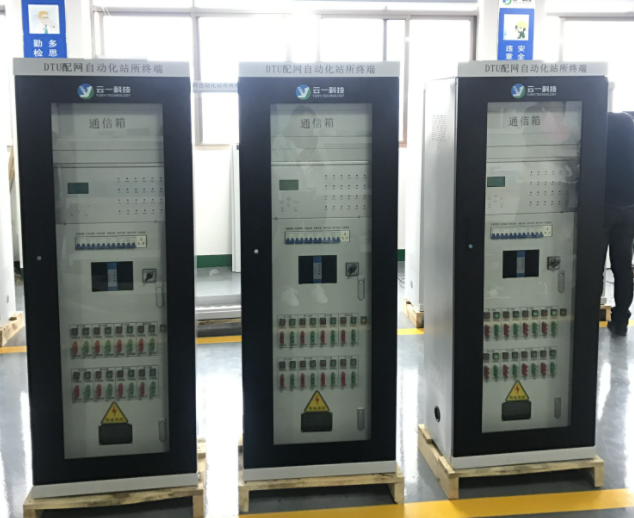

DTU主要安裝在開閉所、環網柜以及一些小型的變電站等處，DTU 相比 FTU 而言， DTU 所要監控的開關和線路的數量更大，功能也更加復雜，DTU 除了要具有數據的采 集、監控與控制功能外，有的 DTU 還具有電源備自投以及電壓型饋線自動化等附加功 能。一般情況下 DTU 與主站通過以太網進行數據傳輸。
在配電自動化系統中，TTU 主要對配電變壓器進行遠方監控，采集變壓器的電壓、 電流、有功無功功率、功率因數、電量等電氣參數，并將采集到的數據實時上傳到主站， 在配電變壓器出現故障時，主站會對故障信息進行分析和處理。
本文主要對 DTU 進行分析研究，給出了 DTU 遙信與遙控單元的詳細設計與實現過 程。
