DTU智能配電終端整體包括智能單元與機柜兩部分，智能單元是整個終端的核心， 整個核心單元主要由 CPU 板、遙信遙控板（簡稱智能 IO 板）、液晶板、電流電壓采樣 板（簡稱 AC 板）、電源板、母板六類板卡組成。其中智能 IO 板和 AC 板可以進行靈活 配置，根據現場具體要求進行不同的配置，可以監控不同數量的線路。終端最大可配置 4 塊智能 IO 板，每塊智能IO板可以監控 32 路遙信以及控制 8 路遙控、當終端達到最 大配置時可以監控 128 路遙信以及控制 32 路遙控，終端的容量得到了很大的提升。

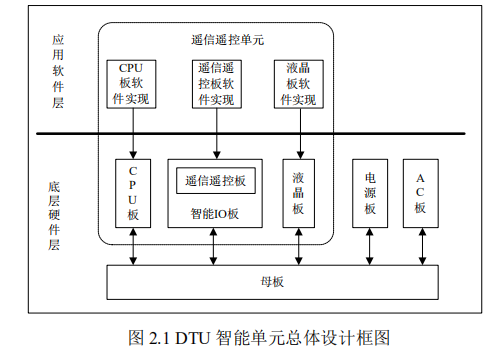

DTU 終端采用多板卡設計，一方面可以靈活配置板卡，可擴展性好，另一方面結構模塊化使 得性能更加穩定。 DTU 智能單元總體包括底層硬件和上層軟件兩部分，底層硬件包括整個核心單元 的六類板卡，本論文主要對智能單元的 CPU 板、遙信遙控板、液晶板三類板卡進行研 究與設計，將其統一定義為遙信遙控單元，以實現遙信遙控功能。由于 CPU 板采用集 成好的 EM9287 工控主板，在硬件設計中，只對其進行了硬件選型。對遙信遙控板、液 晶板進行了詳細的硬件設計，并對 CPU 板、遙信遙控板、液晶板對應的軟件部分進行 了詳細設計。軟件與硬件的相互配合完成對配電系統中各類開關設備的監視與控制。 DTU 智能單元總體設計框圖如下圖 2.1 所示。
