背景：

35kV崤 山變 屬 于箱 式 綜 自變 電站 ，35kV、 lOkV設備保護裝置及遠動裝置 WYD一801安裝在 箱變內，變 電站通信機房安裝有通信設備 (智 能 PCM+SDH光端機 )，負責接收遠動裝置 WYD一 801送來數據，并向調度端發送，而箱變距離調 度 通信 機 房 有 6O多米 ，遠 動 裝置 WYD一801遠 動 數字串口為 RS一232，由 《變 電站綜合 自動化原 理 及應 用 》一 書 中第 二 章 RS一232遠 動 串 口 電氣 特性我們知道：RS一232采用 的是單端驅動和單 端接收電路，其數據傳輸速率局 限于 20kbps， 且理論傳輸距離局限于 15米 (《變電站綜合 自 動化原理及應用》一書)，如果再采用普通的 音頻電纜作為遠動傳輸通道，數據衰減就會很 大 ，通 道 誤 碼 率 很 高 (見 下 圖 )，顯 然 這 種 傳 輸方式是不能滿足要求的。

提出方案并進行論證

針對崤山變站內遠動通道現 狀 ， 以及Rs232、RS一485與 RS一422串 口通信的技術特性 ， 經 過認真分析 、研 究 ，提 出以下三種方案 ：

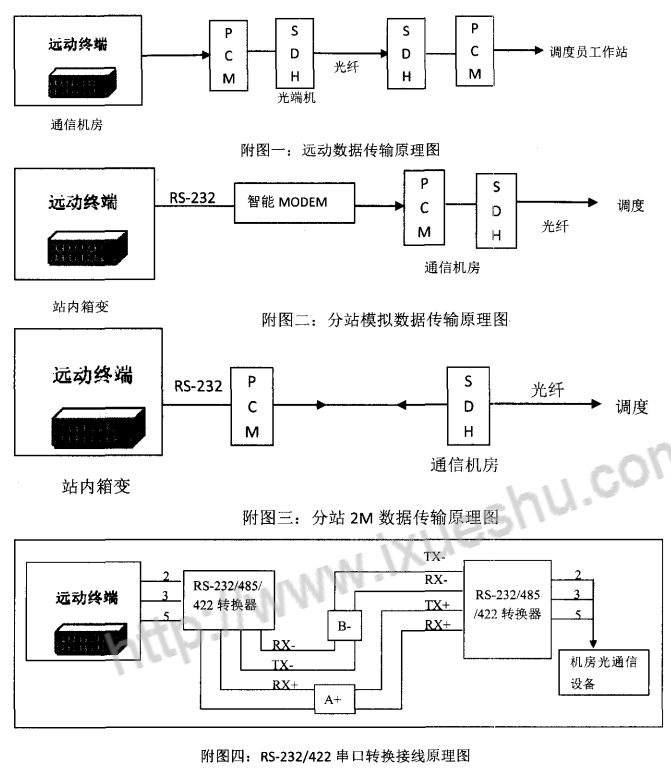

 (1)在箱變遠動裝置 WYD一801數字串口安 裝 調 制 解 調 器 ，將 數 字 信 號經 過 調 制 解調 器 轉 換成 模 擬 信 號 ，通 過 音 頻 電纜 傳 輸 給 通信 機 房 光傳輸設備智能 PCM+SDH光端機，最后經過光 纖通道 上傳 調度 (見附 圖二 ) 。 論證：此種方案將數字信號轉換成模擬信 號傳輸 ，解決了數字信號傳輸 受距離限制的瓶 頸 ，但 需 要 加 裝調 制 解 調 器 ，增 加 成 本 ，且 模 擬信號傳輸受 電磁場影響較大，抗干擾能力較 差，通道誤碼率將影響數據傳輸的準確性。

 (2)在箱變內安裝一個 2米高機柜和 PCM 子框，在通信機房與箱變間敷設 6O米8芯同軸電纜，并完成通信機房與箱變間數字配線架 2M 線 的連 通 ，遠 動裝置 WYD一801數 字信號經過 PCM設備的2M數據線傳輸給通信機房SDH光端機， 最后經過光纖通道上傳調度 (見附圖三 )。 論證：此種方案巧妙的利用 2M線傳輸遠動信號 ，數字信號抗干擾能力強 ，信號衰耗小， 但由于箱變 內位置有限，機柜與 PCM設備沒法 安裝 。

(3)在箱變遠動裝置 WYD801與通信機房 光傳輸設備兩端，加裝 RS一232／422／485串口轉 器，實現遠程通信。 (由于調度端需下發遙控、 遙 調命 令 故采 用 RS一232／422四線 接 線 ，其接 線 圖如 下 )。 論證 ： 該方案通過在箱變 WYD 801遠動裝置RS一232數字串口處加裝 RS一232／485／422串口轉換器，將數字 RS一232信號轉換成 RS422傳輸 ，由于RS一485／422數據傳輸采用的是差分方 式傳輸，也稱作平衡傳輸，其最大傳輸距離為 2 公里，最大傳輸速率為 toM／s，且轉換器體積小， 成本低廉，非常適合現場要求。

(4)結論 ：方 案一 ：可 以實現 現場 遠 動數 據傳輸，但 由于傳輸通道為模擬通道，數據傳 輸受環境影響大，抗干擾能力較差，可 以作為 備 用 通 道 ；方 案 二 ：由 于箱 變 內位 置有 限從 而 沒法實現，但可以作為廠站間遠動、音頻信號 轉接環節比較多時最佳選擇；方案三：采用加 裝數字串 口轉換器實現遠動傳輸 ，數據抗干擾 能力 強，通 道誤碼 率低 。此 方案 滿足 要求 。 經 過 與通 訊 廠 家聯 系 ，最 終 選 擇武 漢 銳 鋒 通 訊技 術有 限公 司產 品無源 串 口轉換 器 RPEO1。

總結：

目前，35kV崤山變CBZ一8000綜合自動化系 統運 行 正 常穩 定 ，通過加裝串口轉換器 ，遠動通道誤碼率為零 ，遙測數據準確 ， 遙信實時 反映 ，調度員下發遙控 、遙調命令 ，都能正確執行 ， 完全滿 足 《縣 級 電 網調 度 自動 化 系 統 實用化驗 收細則》，為調度員實時監控 電網，合理調配 負荷，奠定了堅實的基礎。
