國際標準化組織IEEE和IETF正攜手為物聯網制定一套高可靠、低功耗、可接入互聯網的無線通信協議棧。ＩＥＥＥ主要負責制定物聯網通信協議的物理層和鏈路層的標準，如ＩＥＥＥ８０２．１５．４－２００６標準，其中ＩＥＥＥ８０２．１５．４ｅ是最新的鏈路層的標準。ＩＥＴＦ主要負責制定物聯網通信協議的網絡層及以上標準，如６ＬｏＷＰＡＮ，ＲＰＬ和ＣｏＡＰ標準，其可以將資源受限的傳感器節點接入互聯網。網絡安全是物聯網大規模發展的基礎，必須設計一套安全高效的機制保障通信協議的正常運行。文中詳細介紹了物聯網通信協議棧，重點分析和討論了其安全方面的最新研究進展。最后總結和展望了物聯網安全通信協議的研究方向。

    國際電信聯盟（ＩＴＵ）于２００５年發布了一份《物聯網》主題報告，該報告首次提出了“物聯網將采用條形碼、射頻識別與傳感器等感知設備，通過一套標準的通信協議，來實現任何物品的智能化識別與實時狀態監管”［１－３］。當前全球主要發達國家掀起新一輪工業革命，各國正著手將物聯網、大數據等新技術應用于工業智能制造過程中［４－５］。美國于２０１２年最先提出“工業物聯網”的概念，將物聯網新技術應用于高端制造業，從而達到振興美國先進制造業的目的。德國于２０１３年提出了“工業４．０”戰略規劃，通過構建信息物理系統將產品、設備以及人等各個要素關聯起來，從而實現由傳統制造工廠向智能化工廠的更新?lián)Q代。我國于２０１５年發布了《中國制造２０２５》戰略規劃，該規劃指出“推動物聯網、大數據等新一代信息技術和傳統制造業深度融合，促進傳統制造業向智能制造轉型升級”任務。由此可見，將物聯網新技術應用于未來工業應用領域是一個必然的發展趨勢。

    目前，國際標準化組織ＩＥＥＥ和ＩＥＴＦ正攜手為工業物聯網制定一套高可靠、低功耗、可接入互聯網的無線通信協議。通過大量廉價、資源受限的傳感器節點實時地采集工業制造過程中的數據（如轉速、振動、溫度、濕度以及加速度等），然后采用一套標準的無線通信協議進行單跳或多跳傳輸，最后通過邊界路由器將采集的數據發送到遠距離服務器。ＩＥＥＥ工作組主要負責制定鏈路層以下標準，如ＩＥＥＥ８０２．１５．４－２００６標準［６］，其中ＩＥＥＥ８０２．１５．４ｅ［７］是其最新版的鏈路層的標準。ＩＥＴＦ工作組主要負責制定鏈路層以上標準，包括適配層６ＬｏＷＰＡＮ［８］、網絡層ＩＰｖ６ＲＰＬ［９］與應用層ＣｏＡＰ［１０］標準，其可以實現資源受限的傳感器節點與下一代ＩＰｖ６因特網進行互聯互通。

    由于物聯網被廣泛應用于石油、石化、煤礦、電網等國家基礎設施領域，物聯網安全問題將是其發展和應用過程中必須解決的關鍵問題。２０１０年震網病毒（Ｓｔｕｘｎｅｔ）導致全球范圍內的多個工業控制網絡無法正常工作（如伊朗核電站事故）。２０１５年黑客針對烏克蘭的電力系統發起惡意代碼ＢｌａｃｋＥｎｅｒｇｙ（黑色能量）攻擊，導致長時間、大面積停電等嚴重后果。２０１６年的Ｍｉｒａｉ事件中，攻擊者利用網絡攝像頭等數以十萬計的物聯網設備向域名服務器發起ＤＤｏＳ攻擊，導致大量用戶無法正常使用網絡服務。另外，信息安全界最有影響力的業界盛會ＲＳＡ２０１７發布的七大致命攻擊中就包括對工業物聯網的攻擊?？梢姡壳搬槍ξ锫?lián)網的攻擊事件層出不窮，并且越來越得到政府界與學術界的高度重視。

    然而，目前物聯網通信協議仍然存在許多嚴重的安全問題。文獻［１１－１４］指出了物聯網協議棧中鏈路層存在安全漏洞，攻擊者可以發起時間同步攻擊、篡改攻擊和能量耗盡攻擊等。文獻［１５－１７］指出了物聯網協議棧中ＲＰＬ協議存在多種安全漏洞，攻擊者可以發起女巫攻擊、選擇前向攻擊、ＨＥＬＬＯ洪泛攻擊以及蟲洞攻擊等，從而破壞ＲＰＬ協議正常運行。本文首先介紹物聯網協議棧及其安全架構；然后分別討論物聯網通信協議棧中物理層和鏈路層、６ＬｏＷＰＡＮ自適應層、ＲＰＬ路由層和ＣｏＡＰ應用層的安全標準及機制的最新研究進展；最后總結和展望了物聯網安全通信協議的研究方向。

１物聯網協議棧及其安全架構

    １．１物聯網通信協議棧國際標準化組織ＩＥＥＥ和ＩＥＴＦ的工作目標是在資源受限的傳感器節點上設計一套高可靠、低功耗、可接入互聯網的通信協議棧，使其可以支持成百上千個節點進行自組織多跳通信。ＩＥＥＥ工作組于２００６年公布適用于短距離、低功耗場景的ＩＥＥＥ８０２．１５．４－２００６標準［６］，該標準物理層規定數據最大傳輸速率為２５０ｋｂｐｓ，工作在ＩＳＭ頻段上，其中在２．４ＧＨｚ頻段有１６個信道。另外，ＩＥＥＥ８０２．１５．４－２００６標準采用可選的時隙保障ＧＴＳ機制和ＣＳＭＡ－ＣＡ信道訪問機制，支持ＡＣＫ機制以保證可靠傳輸。到目前為止，該標準已成為Ｚｉｇ－Ｂｅｅ［１８］，ＷｉｒｅｌｅｓｓＨＡＲＴ［１９］，ＩＳＡ１００．１１ａ［２０］和ＷＩＡ－ＰＡ［２１］等協議的物理層和鏈路層基礎。但是基于ＩＥＥＥ８０２．１５．４－２００６標準的無線通信在低功耗和可靠性等方面暴露出很多問題，２００８年，ＤＵＳＴ公司提出了一種ＴＳＭＰ（Ｔｉｍｅ－ＳｙｎｃｈｒｏｎｉｚｅｄＭｅｓｈＰｒｏｔｏｃｏｌ）時間同步技術［２２］。ＴＳＭＰ采用時分多址ＴＤ－ＭＡ技術避免了網絡中的節點空閑監聽，降低了網絡能耗，并采用時隙跳頻機制解決了多徑衰減和外界網絡干擾的問題，提高了無線傳輸可靠性。２０１２年，ＩＥＥＥ８０２．１５．４工作組正式發布ＩＥＥＥ８０２．１５．４ｅ標準，其核心技術是時間同步信道跳頻（ＴｉｍｅＳｙｎｃｈｒｏｎｉｚａｔｉｏｎＣｈａｎｎｅｌＨｏｐｐｉｎｇ，ＴＳＣＨ），其中ＴＳＭＰ技術是ＴＳＣＨ的基礎。在ＩＥＥＥ８０２．１５．４ｅ網絡中，節點之間通過精確時間同步在預定時間開啟或關閉射頻，從而節省了節點能耗；另外，節點采用了基于時隙的跳頻機制，從而增強了節點抵抗周圍環境噪聲干擾和多徑干擾的魯棒性［２３］。

    ＩＥＴＦ工作組主要負責協議棧的應用層、網絡層與適應層等高層標準的制定。ＩＥＴＦ先后成立３個工作組，分別是６ＬｏＷＰＡＮ（ＩＰｖ６ｏｖｅｒＬｏｗｐｏｗｅｒＷｉｒｅｌｅｓｓＰｅｒｓｏｎａｌＡｒｅａＮｅｔｗｏｒｋｓ）工作組、ＲＯＬＬ（ＲｏｕｔｉｎｇｏｖｅｒＬｏｓｓｙａｎｄＬｏｗ－ｐｏ－ｗｅｒＮｅｔｗｏｒｋｓ）工作組和ＣｏＲＥ（ＣｏｎｓｔｒａｉｎｅｄＲｅｓｔｆｕｌＥｎｖｉｒｏｎ－ｍｅｎｔ）工作組。ＩＥＴＦ６ＬｏＷＰＡＮ工作組負責制定可以在低功耗個人局域網運行的ＩＰｖ６協議。ＩＥＴＦＲＯＬＬ工作組負責制定可以在低功耗和有損網絡運行的ＩＰｖ６ＲＰＬ路由協議［９］。ＩＥＴＦＣｏＲＥ工作組負責制定可以在資源受限節點上運行的輕量級應用層ＣｏＡＰ協議［１０］，使得資源受限節點可以與現有互聯網通信。另外，ＩＥＴＦ于２０１３年成立了６ＴｉＳＣＨ（ＩＰｖ６ｏｖｅｒｔｈｅＴＳＣＨｍｏｄｅｏｆＩＥＥＥ８０２．１５．４ｅ）標準組［２４］，負責ＩＥＥＥ８０２．１５．４ｅＴＳＣＨ模式下ＩＰｖ６協議的設計，該工作組在安全方面的最新進展包括低開銷的安全入網機制和６ＴｉＳＣＨ安全架構設計。

    １．２安全架構物聯網的安全目標與其他網絡的安全目標基本上是一致的，其主要包括機密性、完整性、可用性、不可否認性和數據新鮮性５個目標。機密性是指通過采用信息加、解密技術保證機密信息不會泄露給未授權的實體。完整性是指通過采用完整性認證、散列和數字簽名等技術保證信息不會被竄改。可用性是指采用容錯、入侵檢測或網絡自愈等技術手段確保在遭受攻擊的情況下網絡依然能夠提供正常服務。不可否認性是指信息源發起者不能否認自己發送的信息，常用技術包括簽名、身份認證、訪問控制。數據新鮮性是指保證用戶在指定時間內得到所需要的信息，常用技術包括網絡管理、入侵檢測、訪問控制。另外，物聯網的安全目標還包括隱私、匿名和信任。

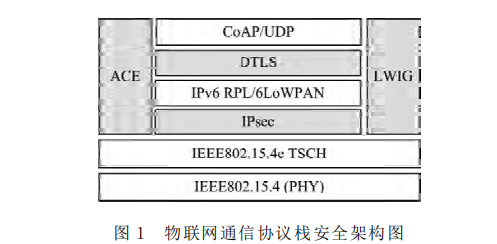

    圖１給出了物聯網協議棧的安全架構。ＣｏＡＰ是一種基于ＵＤＰ協議的ＲＥＳＴ架構物聯網應用層協議，采用ＤＴＬＳ（ＤａｔａｇｒａｍＴｒａｎｓｐｏｒｔ－ＬａｙｅｒＳｅｃｕｒｉｔｙ）［２５－２６］提供端到端的安全傳輸。ＤＴＬＳ是在現存的ＴＬＳ安全協議架構上的擴展，而ＴＬＳ主要用于保證ＴＣＰ上傳輸數據的安全，不能用來保證ＵＤＰ上傳輸數據的安全，通過擴展可以使ＤＴＬＳ支持ＵＤＰ數據報的安全傳輸。ＲＰＬ協議［９］采用ＩＰＳｅｃ來提供網絡層的安全傳輸。ＩＰＳｅｃ提供了網絡層的數據包加密、源地址認證以及訪問控制等安全服務。約束環境的認證和授權（Ａｕｔｈｅｎ－ｔｉｃａｔｉｏｎａｎｄＡｕｔｈｏｒｉｚａｔｉｏｎｆｏｒＣｏｎｓｔｒａｉｎｅｄＥｎｖｉｒｏｎｍｅｎｔｓ，ＡＣＥ）工作組正在開發用于訪問受限環境中服務器上托管資源的身份驗證授權機制，并且最近完成了一個綜合用例文檔ＲＦＣ７７４４［２７］。受約束環境（ＤＴＬＳＩｎＣｏｎｓｔｒａｉｎｅｄＥｎｖｉｒｏｎ－ｍｅｎｔｓ，ＤＩＣＥ）工作組正在研究用于受限制的物聯網設備的ＤＴＬＳ協議。另外，輕量級實施指導（Ｌｉｇｈｔ－ＷｅｉｇｈｔＩｍｐｌｅ－ｍｅｎｔａｔｉｏｎＧｕｉｄａｎｃｅ，ＬＷＩＧ）工作組為資源受限環境提供最?。桑型ㄐ艆f(xié)議棧及相關安全技術，包括非對稱加密技術和ＩＫＥｖ２認證協議。

２ 物理層和鏈路層協議安全

ＩＥＥＥ８０２．１５工作組成立于１９９８年，該工作組致力 于 無 線個人局域網（ＷＰＡＮ）的物 理 層（ＰＨＹ）和鏈 路 層（ＭＡＣ）的 標準化工作，以為短距離相互通信的無線通信設備提供通信 標準。ＩＥＥＥ８０２．１５ 于 ２０００ 年 成 立 任 務 組 ＴＧ４，專 門 制 定 ＩＥＥＥ８０２．１５．４標準，并針對低速率個人局域網（ＬＲ－ＷＰＡＮ） 制定標準。 ２．１ 物理層協議———ＩＥＥＥ８０２．１５．４ ＩＥＥＥ８０２．１５．４物理層定 義 了８６８ＭＨｚ，９１５ＭＨｚ和２．４ ＧＨｚ３個頻段，其中８６８ＭＨｚ和９１５ＭＨｚ提供了ＢＰＳＫ，ＡＳＫ 和 Ｏ－ＱＰＳＫ３種調制方法，２．４ＧＨｚ僅提 供 了 Ｏ－ＱＰＳＫ 調制 方法，數據傳輸速率最高可達２５０ｋｂｐｓ。目前，三 大 工 業 無 線 國際 標 準 ＷｉｒｅｌｅｓｓＨＡＲＴ［１９］，ＩＳＡ１００．１１ａ［２０］和 ＷＩＡ－ＰＡ［２１］ 在物理層上均 采 用 了ＩＥＥＥ８０２．１５．４標準。另 外，為 了 實 現 全球互聯，大多只使用ＩＥＥＥ８０２．１５．４的２．４ＧＨｚ頻段。 ２．２ 低功耗鏈路層協議———ＩＥＥＥ８０２．１５．４ｅ 許多工業應用場合對無線通信的可靠性、低 功 耗 和 實 時 性等性能要求苛刻，以 前 的ＩＥＥＥ８０２．１５．４－２００６標準 無 法 滿 足以上要求。ＩＥＥＥ 工作組開始制定ＩＥＥＥ８０２．１５．４ｅ［７］標準 并于２０１２年正式發布，標 準 的 核 心 是 ＴＳＣＨ 技術。網 絡 中， 節點通過精確時間同步在預定時間開啟或關閉射頻，避免了 節點空閑監聽，節省了節點的能量；節點通過時隙跳頻技術在 不同時隙使用不同信道，增強了其抗干擾能力，提高了無線通 信的可靠性。研 究 表 明［２８－３０］，即使在惡劣工業無線環境中， ＴＳＣＨ 技術也可以實現網絡丟包率低于０．０１％。 圖２給出了ＩＥＥＥ８０２．１５．４ｅ網絡中的節點通信示意圖。 矩陣橫向表示 時 隙 值（ＡＳＮ），其隨著時間的推移不斷遞增。 槽幀（Ｓｌｏｔｆｒａｍｅ）是多個 時 隙 的 組 合，可 以 周 期 性 重 復。矩 陣 縱向表示信道值，其值在０～１５之間。網絡中有 Ａ，Ｂ，Ｃ 和Ｄ 節點，假設將矩陣中的時隙 －信道定義成［時隙值，信道值］，節 點 Ａ 和Ｂ 在［１，１］進行通信，節點 Ａ 和Ｃ 在［２，４］進行 通 信， 那么可知節點 Ａ 在不同時隙可以使用不同信道進行通信。
