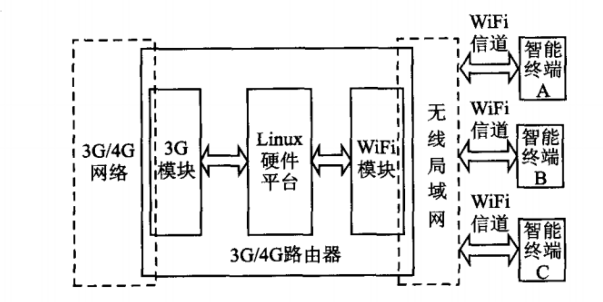

本路由器的設計是基于三個模塊來實現的，分別為3G模塊、WiFi模塊和Linux硬件平臺，如圖1所示。3G 模塊的功能是利用運營商的無線數據卡進行PPP撥號，使得路由器能通過運營商網絡連接至互聯網。WiFi模塊的功能是使得無線網卡工作在AP(AccessPoint)模式，并配置動態主機配置協議的腳本文件，來建立一個2．4GHz 的WiFi無線局域網。Linux硬件平臺模塊的功能主要有兩個方面，一方面要支持無線網卡和無線數據卡的驅動，另一方面要通過嵌入式Linux系統中的iptables數據包過濾系統將無線局域網和3G／4G網絡連通。智能終端等設備通過WiFi信道接人到該路由器所提供的無線局域網中，分配到一個IP地址之后，則通過該無線局域網的網關進行數據包的接收和發送，而該網關則通過3G／4G模塊上的網絡撥號接口來接收和發送數據包至3G／4G 網絡，從而實現了該路由器的設計方案。

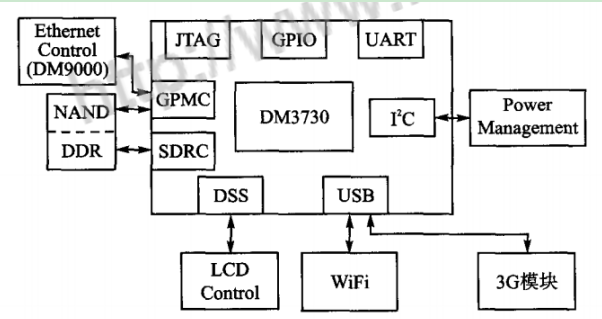

4G 路由器硬件結構根據3G／4G路由器設計方案，其硬件結構的三大模塊分別采用深圳天謨公司生產的Devkit8500D評估板、華為公司的E392型無線上網卡和TP—Link公司的TL—W N821N 型無線網卡。Devkit8500D評估板的基本結構如圖2所示。該硬件平臺采用的是TI公司的DM3730微處理器。

E392型無線上網卡采用高通公司的MDM9x00多模芯片組，同時支持TD—SCDMA／WCDMA 的3G 網絡標準和LTE—TDD／FDD 的4G 網絡標準。目前，利用3G 網絡中已經部署升級的HSPA+技術，下行峰值速率可以達到21Mbps，上行峰值速率可以達到5．76Mbps；部分地區采用64QAM 調制技術和MIMO技術對HsPA+進行再次升級，下行峰值速率可以達到42Mbps左右；而即將部署的4G 網絡，下行峰值速率可以達到i00Mbps，上行峰值速率可以達到50Mbps。

TL—WN821N 型無線網卡是基于Realtek公司的RTL8192cu芯片設計的，采用MIMO技術和空頻道檢測技術，支持802．11n／b／g，性能穩定且能夠提供最大300Mbps 的無線傳輸速率，完全滿足智能終端等設備的帶寬需求。

4G 路由器關鍵技術

4G路由器是指利用WiFi的2．4GHz頻段，組建一個無線局域網，并配置無線局域網的基本信息，通過Linux系統的iptables將無線局域網接人到3G／4G 網絡中。其關鍵技術具體分為3G／4G 網絡的接入、無線局域網的組建以及iptables的連通三個部分。

4G 網絡的接入

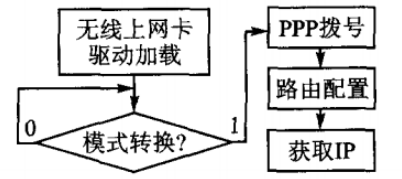

該無線路由器利用E392型多模無線上網卡在嵌入式Linux系統中進行PPP撥號，分別接入到TD-SCD-MA、WCDMA以及TD-LTE實驗網中。其具備實現流程圖。
