由于利用公網實現無線抄表的需要，從而設計并且開發了基于4G網絡的DTU 模塊，實現了DTU 模塊在抄表系統中的應用。介紹了DTU 模塊終端的技術要求、4G模塊及組網、DTU 的硬件電路設計方案，以及PCB 板的抗干擾/可靠性設計、通訊模塊軟件設計，并探討DTU 模塊AT 指令交互功能及DTU 模塊在無線抄表中的開發應用。

一、DTU 模塊的終端技術要求

1) 供電電源

為了便于電能表的安裝和接口電平需要，采用 5V 供電。可以用于絕大多數電能表以及其他工控設備。

2) 接口參數

作為無線數據終端，能支持 RS485/TTL/ RS232 接口電平，并且波特率能實現 1200-115200bps 可調。為了滿足無線抄表的需求，能支

持奇偶校驗。

3) TCP/IP 協議

DTU內置TCP/IP協議，可以自動進行TCP/IP的數據轉換，方便開發。

4) 支持點對點、一點對多點的數據傳送

DTU 模塊可以實現對目標服務器進行點對點、一點對多點的數據傳輸。

5) AT 指令測試功能

DTU 提供超級終端的 AT 設置命令，可以設置 GSM/4G的參數和功能。

6) 數據透傳功能

 DTU 模塊可以實現數據實時透傳，可以代替?zhèn)鹘y(tǒng)的線纜通訊。

 7) 睡眠功能

為了實現低功耗，低流量運行，模塊在沒有數據傳輸?shù)臅r候會自動進入睡眠模式，僅保存握手?；钚盘?。等到有數據傳輸需求的時候再進行喚醒。

二、DTU模塊方案

成都縱橫智控公司最近推出一款新型4G DTU模塊，模組采用CAT1系列模組，價格屬于市面上，較為便宜的產品。功能方面支持一對一組網、一對多組網、適合本次應用方案需求，同時支持定時重啟、定時觸發等特色功能。

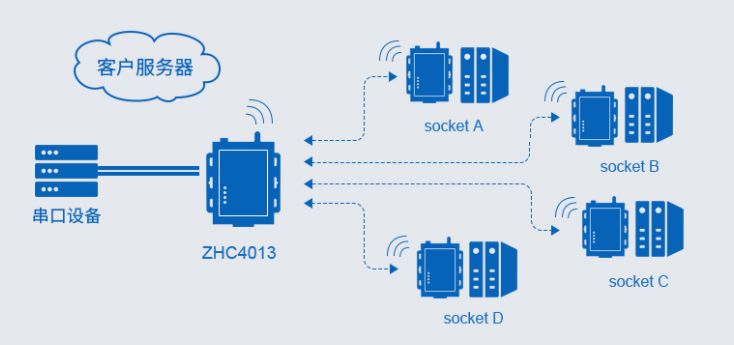

三、組網方案

采用域名解析(DNS)的方法獲取上位機 IP 地址，從而與上位機進行數據通訊，其優點在于：不必?fù)碛泄潭?IP 地址，而是通過域名解析服務商提供獲取域名。DTU 通過域名解析獲得上位機IP地址，從而與上位機進行數據傳輸。通過DNS的。

四、通訊模塊軟件設計

DTU 模塊的運行是由 GSM 模塊通過目錄服務器的連接進行數據采集的。GPRS 終端在完成連接后會主動與目錄服務器進行網絡連接，并且不斷查詢目錄服務器是否有來自上位機的連接請求。如果有請求，則通過來自目錄服務器發送的數據包獲取通訊機的 IP 地址和端口號，然后向上位機發起連接。如果成果則自動啟動與通信機的保活程序，同時開始準備數據傳輸。反之超時后進行重連。數據傳輸結束后，自動斷開連接并停止?；畛绦?。

五、DTU 模塊在無線抄表中的應用

按照設計原理，DTU 模塊與上位機配合，使得原有的 485 抄表系統的硬件、軟件保持不變。作為 DTU 模塊，要考慮到系統的可擴展性、易用性，在和電表對接的時候提供 RS232/RS485/ TLL 等接口形式，使得 DTU 模塊能與電能表終端進行相連。不用再對電能表進行二次開發，方便了設備的接入。DTU 的設置選項包括服務器IP、服務器斷開、接口速率、設置延遲、與服務器進行握手?；畹裙δ堋?nèi)置了《DL/T645-2007多功能電能表通信規約》，并通過串口與上位機連接，因此上位機軟件也可以不進行修改就可以與電能表通訊。遠程 GPRS 數據傳輸終端，功能是通過無線的方式接收上位機發送的電能表的協議指令，通過原來的 485 等接口進行透傳，將數據傳輸給對應的電能表，然后電能表返回對應的響應數據給DTU 模塊，DTU 模塊通過 GPRS 將數據傳送給通訊機，通訊機通過軟件處理收到的數據，通過

RS485/RS232 傳給數據中心。通訊機與目錄服務器相連，目錄服務器提供目錄服務和數據庫服務，使得通訊機與 DTU 建立連接并且保持在線通訊。在抄表的時候，通訊機通過目錄服務器獲取 DTU終端信息，通過串口接收數據中心的電報指令，然后通過目錄服務器向 DTU 發送連接請求，DTU獲得請求后和通信機建立透傳，這樣通訊機把指令發送給相應的 DTU 模塊，等待 DTU 數據回傳，從而完成一次抄表。

遠程 GPRS 數據傳輸終端，功能是通過無線的方式接收上位機發送的電能表的協議指令，通過原來的485 等接口進行透傳，將數據傳輸給對應的電能表，然后電能表返回對應的響應數據給DTU 模塊，DTU 模塊通過 GPRS 將數據傳送給通訊機，通訊機通過軟件處理收到的數據，通過RS485/RS232 傳給數據中心。通訊機與目錄服務器相連，目錄服務器提供目錄服務和數據庫服務，使得通訊機與 DTU 建立連接并且保持在線通訊。在抄表的時候，通訊機通過目錄服務器獲取 DTU終端信息，通過串口接收數據中心的電報指令，然后通過目錄服務器向 DTU 發送連接請求，DTU獲得請求后和通信機建立透傳，這樣通訊機把指令發送給相應的 DTU 模塊，等待 DTU 數據回傳，從而完成一次抄表

DTU 模塊系統設計合理、工作溫度范圍大、組網方便，并且可以方便實現網絡化管理。同時考慮了電能表設計中的可擴展性和易用性，配置了多種接口，使得 DTU 模塊的設置以及使用非常簡單。內置《DL/T645-2007 多功能電能表通信規約》，并且可以通過串口與上位機相連進行設置和數據傳輸，化了軟件設計。盡管 DTU 模塊的優點眾多，但是由于現階段 GPRS 網絡的本身問題，會導致模塊響應速度較慢，登陸時間不一致等問題，從而影響到抄表的實時性。但是不大影響抄表系統的正常使用，因此 DTU 模塊抄表系統可以作為現有抄表方案的補充，或者替代現有的抄表系統。
