美國電子工業聯合會(EIA) 與BELL等公司于1962年發布;RS 232C標準(協議)的全稱是EIA-RS- 232C標準，其中EIA代表美國電子工業協會，RS代表推薦標準，232是標識號，C代表RS232的最新一次修改(1969) ，在這之前，有RS232B、RS232A。它規定連接電纜和機械、電氣特性、信號功能及傳送過程。它適合于數據傳輸速率在0~ 19200b/s范圍內的通信。
EIA-RS- 232C對電氣特性、邏輯電平和各種信號線功能都作了規定:在TXD和RXD 上:邏輯1表示電壓范圍為-3V至- 15V邏輯0表示電壓范圍為+3V至+15V在RTS、CTS、 DSR、DTR和DCD等控制線上:信號有效表示電壓范圍為+3V至+15V信號無效表示電壓范圍為-3V至-15V。

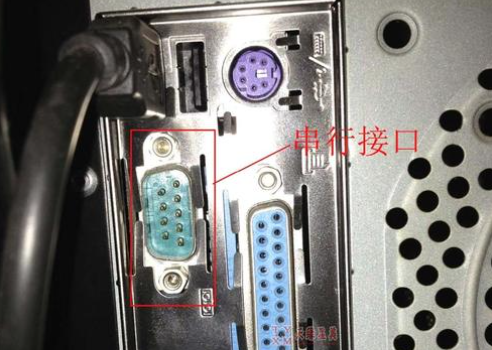

由于RS 232C并未定義連接器的物理特性，因此，出現了DB- 25、DB 15和DB 9各種類型的連接器，其引腳的定義也各不相同。常用的是DB-25和DB-9兩種連接器:

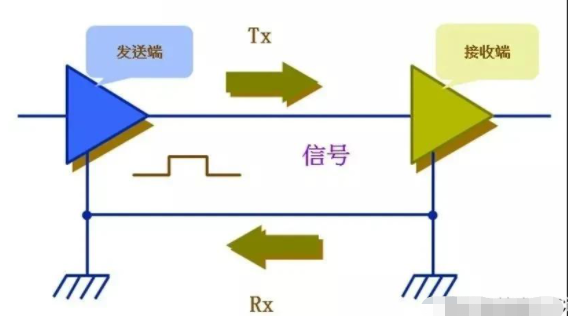

傳輸速率較低，在異步傳輸時，波特率為19200bps接口使用一根信號發送線和一根信號返回線而構成共地的傳輸形式，這種共地傳輸容易產生共模干擾，所以抗噪聲干擾性弱;傳輸距離有限，最大傳輸距離標準值為50英尺，實際上也只能用在15米左右;只能進行點對點傳輸，不便于成網控制;
