故障電氣設備的主保護動作發出跳閘命令而斷路器拒動時，利用故障設備的保護動作信息與拒動斷路器的電流或其它信息構成對斷路器失靈的判別。
失靈保護動作后，能夠以較短的時限切除同一廠站內其他有關的斷路器，使停電范圍限制在最小，從而保證整個電網的穩定運行,避免造成發電機、變壓器等故障元件的嚴重燒損和電網的崩潰瓦解事故。
在現代高壓和超高壓電網中,斷路器失靈保護作為-種近后備保護方式得到了普遍采用。

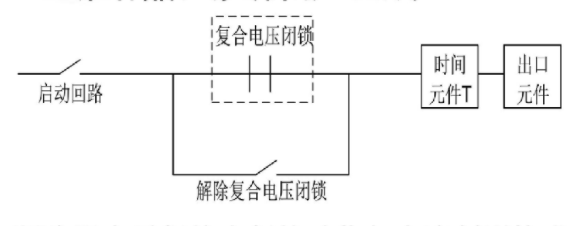

斷路器失靈保護由保護動作與電流判別構成的啟動回路、復合電壓閉鎖與解鎖復合電壓閉鎖元件( 500kV系統無復合電壓閉鎖)、時間元件及跳閘出口回路組成。

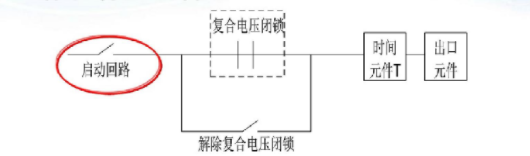

一、啟動回路
斷路器失靈保護必須具備以下二個條件才啟動失靈
(1)故障線路或設備的保護能瞬時復歸的出口繼電器動作后不返回。
(2) 斷路器未斷開的判別元件，可采用能夠快速復歸的相電流元件，用通過斷路器的故障電流(過流，、零序電流、負序電流)有無來判斷。

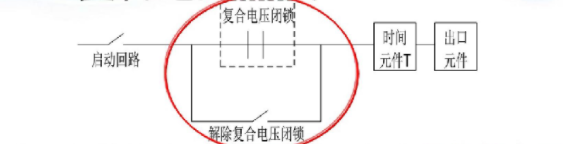

二、復合電壓閉鎖
失靈保護的電壓閉鎖元件一般由母線低電壓、負序電壓和零序電壓繼電器構成。
當失靈保護與母差保護共用出口跳閘回路時，它們也共用電壓閉鎖元件。3/ 2接線的變電站失靈保護通常不設電壓閉鎖

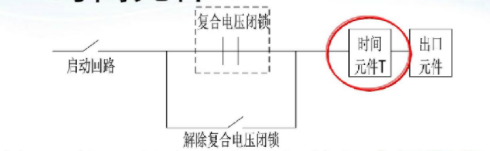

三、時間元件
四、出口回路
時間元件是斷路器失靈保護的中間環節。雙母線接線:一般每條母線設一個具有兩段延時的時間元件，以較短延時跳母線聯絡斷路器，以較長時間跳其他有關斷路器。3/2接線:變電站每個斷路器。
雙母線接線方式:首先動作與斷開母聯斷路器或分段斷路器，然后動作與斷開與拒動斷路器連接在同一母線上的所有電源支路的斷路器3/2接線方式:中間的聯絡開關拒動時，聯絡開關失靈保護應動作于跳開與其連接的兩個邊開關，同時通過遠跳啟動對側遠跳;邊開關拒動時，邊開關失靈保護動作于跳開本串的聯絡開關以及相連的其它串的邊開關，同時通過遠跳啟動對側遠跳。
五、失靈保護其他注意事項
非電量保護能啟動斷路器失靈保護嗎?
非電量保護不能啟動斷路器失靈保護，因為非電量保護接點動作和返回的時間均較慢，啟動失靈保護可靠性差;非電量保護.動作時，有時電流不會快速增加很多，達不到失靈啟動電流值，此時失靈保護不會啟動。
