隨著信息技術的迅猛發展，私人信息和商業信息傳輸對無線通信網絡的依賴性正 明顯增強，由此衍生的通信系統自身安全問題的關注度也在迅速提高。如圖1所示，基于開 放系統互連7層協議，傳統通信系統的信息安全機制是建立在網絡層及其以上各層，其核心 技術是密鑰加密機制，前提是協議底層的物理層已提供暢通且無錯的傳輸鏈路，但是物理 層信息安全問題并未引起足夠重視。然而，由于電磁信號傳輸環境的開放性和通用性，在發 射功率的有效覆蓋范圍內，任何擁有合適設備的第三方都可悄然接入網絡竊取他人信息， 給無線通信的私密性和安全性帶來極大威脅。隨著無線數據傳輸?shù)母咚倩o(wú)線業務的多 樣化以及無線應用的廣泛化，信息竊取帶來的危害和損失難以估量。因此，相比于物理傳輸 介質相對封閉的有線網絡，無線通信網絡的物理層信息安全問題更加嚴重，對其研究與改 進迫在眉睫。

星型組網簡介

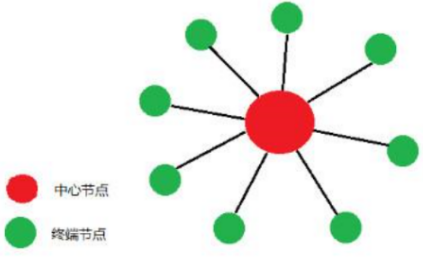

在星型拓?fù)浣Y(jié)構中，網絡中的各節點通過點到點的方式連接到一個中央節點上，由該中央節點向目的節點傳送信息。星型網絡拓?fù)淙缦聢D所示：

1、星型網中任何兩個節點要進行通信都必須經過中央節點控制。因此，中央節點的主要功能有三項

（1） 當要求通信的站點發出通信請求后，控制器要檢查中心節點是否有空閑的通路，被叫設備是否空閑，從而決定是否能建立雙方的物理連接；

（2）在兩臺設備通信過程中要維持這一通路，保證數據傳輸?shù)目煽啃裕?/p>

（3） 當通信完成或者不成功要求拆線時，中央轉接站應能拆除上述通道。

星型組網相較于環形組網中一個節點故障，將會造成全網癱瘓以及對分支節點故障定位較難的不同，星型組網便于集中控制，因?yàn)榻K端節點之間的通信必須經過中心節點。由于這一特點，也帶來了易于維護和安全等優點。終端節點設備因?yàn)楣收隙C(jī)時也不會影響其它端用戶間的通信。網絡延遲時間較小，系統的可靠性較高。

2、星型拓?fù)浣Y(jié)構的主要優點有

（1）管理維護容易。由于所有的數據通信都要經過中心節點，中心節點可以收集到所有的通信狀況。

（2）節點擴展、結構簡單、移動方便，相較于其他網絡拓?fù)浣Y(jié)構而言，星型拓?fù)浣Y(jié)構管理和維護容易。節點擴展時只需要與中心節點設備建立連接即可，而不會像環型網絡那樣“牽其一而動全局”。

（3）易于故障的診斷與隔離。由于各終端分節點都與中心節點相連，故便于從中心節點對每一個節點進行測試，也便于將故障節點和系統分離。

由于星型組網具有以上優點，因此它成為組網方式中廣泛而又首選使用的網絡拓?fù)湓O(shè)計之一，但如何避免星型網絡中多節點間的通信沖突成為最主要的問題。

星型組網的方式

星型拓?fù)浣Y(jié)構中，為有效避免各節點之間通信出現沖突，中心節點和終端節點的交互主要有以下兩種常用的方式，一是主動輪詢方式，二是被動時間片方式，這兩種組網方式的簡介和對比如下：

1、主動輪詢方式

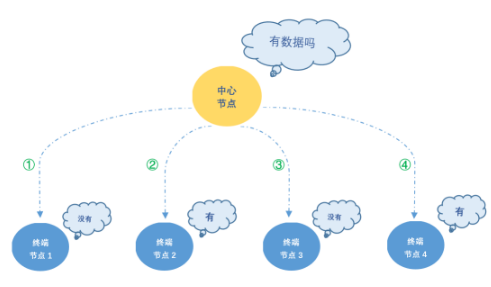

主動輪詢方式中，每一個終端節點都有自己唯一的ID號，中心節點主動根據終端節點的ID號依次詢問終端節點是否有數據需要發送，若某個終端節點有數據發送到中心節點，則中心節點開始處理接收到的數據。下圖為主動輪詢方式示意圖：

優點

（1） 終端節點不用受到時間片的限制，更加自由；

（2） 在終端節點與中心節點交互不頻繁時，理論上對傳輸數據的長度和時間沒有要求；

（3） 網絡穩定性較高，被動時間片方式對各個節點晶振的一致性要求較高，而主動輪詢方式不會由于晶振的微小偏差而影響各節點的通信；

（4） 程序結構相比被動時間片方式要更加簡單清晰，易于理解；

缺點

（1） 若一個終端節點一直連續不斷的發送數據，會直接影響其他終端節點與中心節點的通信，可能導致其他終端節點無法正常與中心節點進行通信。

（2） 由于終端節點沒有主動發送數據的功能，必須要經過中心節點詢問后才能發送數據，因此，還沒有被輪詢到的終端節點即使有數據也不能立即發送。

（3） 若網絡中的終端節點越多，中心節點輪詢完一次終端節點所需要的時間越多，網絡延遲越大。

2、被動時間片方式

被動時間片是指中心節點會定時同步網絡中所有終端節點的時間，某個終端節點想要發數據只能在自己的時間片內，不能大于系統分配的時間長度，要保證任務在需要執行的時候能夠進入該執行的任務中，

優點

（1） 被動時間片方式的通信效率更高，節省了主動輪詢方式中，中心節點輪詢所需要的時間。由于主動輪詢方式在通信時是需要中心節點根據終端節點的ID號依次查詢終端節點是否有數據要發送，以此保證各個節點的數據不會沖突，確保網絡的可靠性，但查詢的過程是沒有有效的數據在進行交互的，站在數據傳輸?shù)慕嵌?，查詢的時間是“無效”的。

（2） 可設置各個終端節點的時間片，更加靈活；

（3） 由于采用時間片的機制，因此各個終端節點都相互獨立，讓數據交互更加有秩序；

缺點

（1） 在編寫程序時，時間片需要合理的設置，各個終端節點與中心節點交互的時間是比較嚴格的。時間片設得太短會導致過多的中斷和任務切換，降低了CPU效率；而設得太長又可能引起對終端節點交互請求的響應變差；

（2） 中心節點必須定時發送同步命令，避免各個終端節點間因晶振的偏差而導致各節點時間不同步的情況發生，若中心節點沒有發送同步命令，可能會導致時間片混亂、數據傳輸錯誤甚至是網絡崩潰的情況。

（3） 各個終端節點的數據只能在自己的時間片內發送，若在規定的時間片內沒有將數據發送完成，只能等到下次繼續發送。

總的來說，主動輪詢方式適用于對實時性要求不高、每次數據傳輸量較大的場合，被動時間片方式更加適用于對實時性要求較高、數據傳輸量較小的場合。

其他閱讀：

Wyner在1975提出了WTC-I模型，在WTC-I模型中，合法接收者與非法第三方被動竊聽者同時收到發送方發送出的數據。如圖2所示，在非法第三方被動竊聽者信道質量劣于主信道，即合法通信雙方的信道在質量上要具有優勢的假設條件下，不依賴分享密鑰，在傳輸速率不超過安全容量的前提下通過合理的安全編碼方案即可實現完美秘密通信。此外，Maurer倡導的物理層有密鑰安全傳輸技術需基于信道特征生成密鑰，雖然可解決密鑰分發和管理問題，但仍需結合上層加密技術才能實現安全通信，是一類跨層安全通信技術。[0004] ZigBee是基于IEEE802 .15 .4標準的低功耗局域網協議，ZigBee技術是一種短距離、低功耗的無線通信技術。其特點是近距離、低復雜度、自組織、低功耗、低數據速率。主要適合用于自動控制和遠程控制領域，可以嵌入各種設備。ZigBee技術具有強大的組網能力，可以形成星型、樹型和網狀網，可以根據實際項目需要來選擇合適的網絡結構。如圖3所示，當采用星形拓?fù)浣Y(jié)構(如無線智能家居系統和無線智能農業監控系統)時，所有的通信是建立在普通終端節點(如無線智能終端設備)與一個中央控制節點(如無線智能網關)之間，該中央控制節點即稱為PAN協調器。中央控制節點是整個ZigBee網絡的主要控制者，也是與外

部網絡溝通的橋梁，其存儲容量大，計算能力強，可通過穩定電源長期供電。終端節點和中央控制節點之間可進行上行和下行的數據傳輸，其成本低，存儲空間小，計算能力弱，通過電池供電。且終端節點只能將采集到的有用信息發送給中央控制節點，或接收中央控制節點發送過來的控制信息，如果終端節點之間需數據傳輸則要通過中央控制節點來轉發。[0005] 可見，ZigBee網絡中心控制節點和終端節點在資源(如存儲空間、計算能力和能量)供給上具有典型“非對稱”的特性。其采用集中式通信控制策略，所有通信均由中央節點控制。終端節點到中心控制節點之間是雙向通信。通常，終端節點到中心控制節點間的通信鏈路被稱為上行鏈路；中心控制節點到終端節點的通信鏈路被稱為下行鏈路。
