RS485原理

該原理又名ANSI/TIAEIA-485、TIA-485-A 或者TIA/EIA- 485 ,由電子工業聯盟與電信行業協會共同定義,簡單來說其是- -種在平衡數字多點系統內用于定義驅動器與接收器所具有的電氣特性的相關標準。在實際應用中應用了該標準的通信網絡可以有效實現信號在遠距離或復雜環境下的有效傳輸。

在結構.上,RS485 的總線分為A、B兩根,應用了差分信號的負邏輯其中用兩線之間的電壓差-( 2-6)V來表示邏輯“0”,用兩線之間的電壓差+( 2-6)V來表示邏輯“1”。在信號的傳輸能力上傳輸距離可達2km傳輸?shù)乃俾首罡呖蛇_(dá)10Mbps，支持的節點為32個此外特殊的驅動器可以支持256個相關節點。

什么是RS485

● RS485也稱為TIA-485(-A)或EIA-485是類似于RS232的計算機和設備的串行通信方法。

● RS485不僅是單個設備到設備的接口，而且還是用于形成多個設備的簡單網絡的通信總線。

● RS485允許多達32個的多個設備在單對電線上加半距離的半雙工通信，而接地線的最大距離為1200米。（如果您希望延長網絡的長度和節點數，則可以使用中繼器輕松地做到這一點。）

由于RS485具有廣泛的共模范圍，因此能夠在嘈雜的環境中通過長電纜傳輸數據，因此，RS485通常用作POS、工業、電信，尤其是在嘈雜的環境中的協議。RS485在科學和技術應用中的計算機、PLC、串口服務器、微控制器和智能傳感器中也很常見。

RS485如何工作?(接線安排)

● 在RS485中，數據通過兩條絞合在一起的絞合線(通常稱為“雙絞線電纜”)以差分方式傳輸。扭曲的特性使RS485具有較高的抗噪能力和遠距離傳輸能力。

● 如上圖所示，環境磁場產生的噪聲電流的方向與電纜其他部分的電流相反，從而使噪聲電流低于普通的直電纜。

● 在RS485網絡中，可以通過2種常見方式進行配置：2線(半雙工系統)或4線配置(全雙工系統)

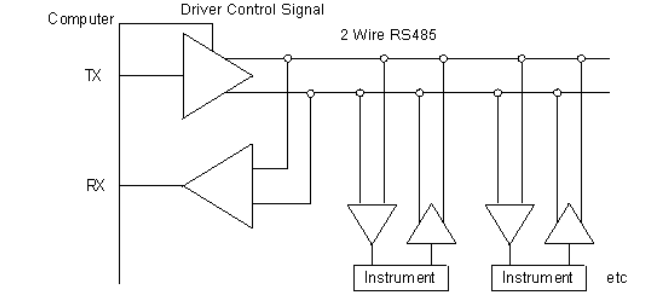

2線半雙工系統

● 在RS485 2線半雙工系統中，一次只能傳輸一個方向的數據。(您一次只能發送或接收數據)在此設置中，主機TX和RX信號將共享一對導線，這意味著您可以節省安裝成本，并且節點之間也可以相互通信。

● 在這種設置中，發送器和接收器連接到一對雙絞線上的每個節點。但是，在此設置中，它僅限于半雙工，并且需要注意周轉延遲。

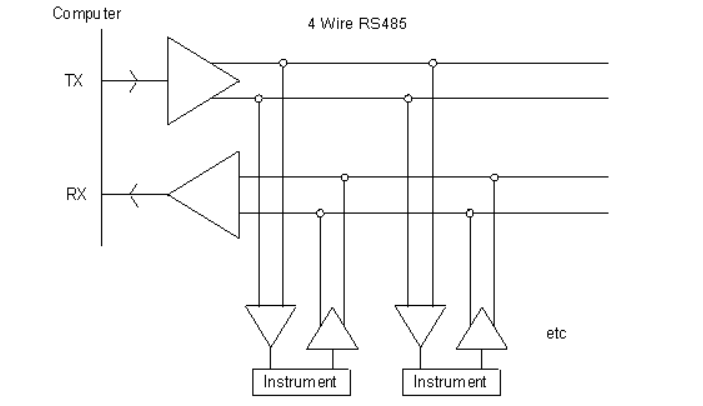

4線全雙工系統

● 使用此RS485 4線全雙工系統，數據可以同時往返于節點之間傳遞。（您可以同時接收和發送數據）在此系統中，將使用2條電線進行傳輸，而另2條電線將用于接收。

● 在這種設置中，帶有發送器的一個主端口連接到在一對雙絞線上接收數據的每個節點。但是，在這種全雙工設置中，它們僅限于節點無法相互通信的主從通信。
