從分析 NB-IoT 物聯網技術開始，介紹了 NB-IoT 系統的物理層以及與其他系統的共存 情況、介紹了 LTE 系統和 GSM 系統，以及分析了它們對 NB-IoT 物聯網系統影響研究必要性。 主要研究了 LTE 系統對 NB-IoT 物聯網系統的影響，分為 stand-alone、guard-band 和 in-band 三 種場景，分析了吞吐量損失情況和 SINR 損失情況；研究了 GSM 系統對 NB-IoT 物聯網系統的影 響，同樣計算了吞吐量損失和 SINR 損失情況。通過以上研究表明；傳統蜂窩網對 NB-IoT 物聯 網系統的影響很小。

NB-IoT（窄帶物聯網）是 3GPP 引入的新功能， 未來無線系統的部署中，NB-IoT 系統將與相同地 理區域內的其他無線通信系統相鄰，以便改善頻譜資源的使用。同時，由于通信設備發送器、接收器 的非線性特性，可能發生兩個系統之間的相互干擾 影響 [1]?？紤]系統間的共存影響對于頻譜規劃以及 如何實施網絡規劃以提高系統容量和頻譜利用率非 常重要。

1? NB-IoT 物聯網

1.1? NB-IoT 物聯網系統 NB-IoT 系統是由 3GPP 組織定義的 CIoT 接入 技術。作為 LTE-M 的補充，NB-IoT 提供了完整的 CIoT 解決方案 [2]。與傳統的蜂窩網絡系統相比， NB-IoT 系統具有以下特征。

（1）改善室內覆蓋，在現有的蜂窩網絡系統 上具有 20 dB 的覆蓋增強。

（2）支持大規模低吞吐量設備。

（3）支持低復雜度的設備。

（4）支持低功耗設備。

（5）支持低延遲靈敏度。

1.2? NB-IoT 物聯網與其他系統共存 NB-loT 系統支持三種不同模式的部署方案如下：

（1）stand-alone 場景，占用獨立頻譜資源的 獨立場景，例如使用 GERAN 系統的頻譜，替換一 個或多個 GSM 載波。

（2）in-band 場景，在正常 LTE 系統載波中占 用資源塊的帶內場景。

（3）guard-band 場 景， 保 護 頻 帶 場 景 占 用LTE 系統保護頻帶內未使用的資源塊。

2? LTE 系統對 NB-IoT 物聯網系統的影響研究 長期演進（LTE）是由 3GPP 組織開發的 UMTS 技術標準的長期演進計劃。

2.1? 影響評估準則 對于 LTE 系統的上行鏈路和下行鏈路，如果 相對吞吐量損失小于 5%，則認為滿足共存性能 損失要求。吞吐量損失通過觀察 ACLR 曲線判斷 LTE 系統的性能損失。首先，在模擬單系統吞吐量 Thrsingle 后，引入 NB-loT 系統的相應鏈路干擾， 此時獲得 LTE 系統的吞吐量，NB-IoT 系統產生的 系統吞吐量損失計算如式（1）所示： Throughputloss=1-Thrmulti/Thrsin gle （1） 通過 SINR、曲線觀察 NB-IoT 系統的性能。首先， 模擬單個系統的 SINR 曲線，并引入相應 LTE 系統 的鏈路影響。類似地，獲得 NB-IoT 系統的 SINR 曲 線，與無影響情況相比，觀察影響情況下 SINR 曲 線損失表明，如果 SINR 的損耗小于 1dB，則可滿 足系統共存的性能指標。

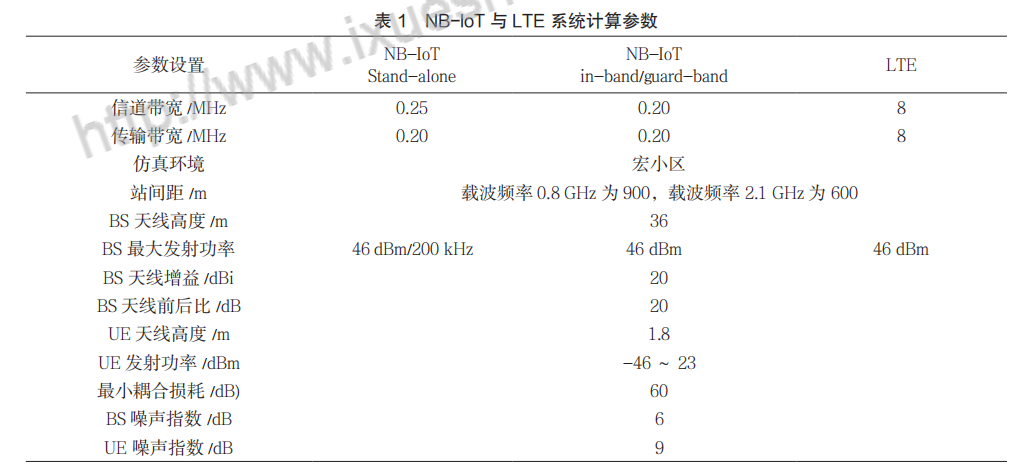

2.2? 計算參數 從大規模共存場景的角度來看，stand-alone 場 景中，需考慮 NB-IoT、LTE 系統的上、下行鏈路共 存影響，in-band、guard-band 場景中，考慮 NB-IoT 系統和上行鏈路處的 LTE 系統共存影響情況。

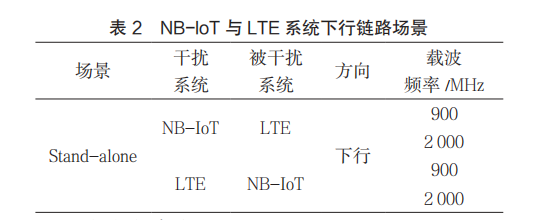

2.3? 結果分析 2.3.1? stand-alone 場景下行鏈路仿真結果 獨立場景中，載波頻率為 900 MHz、2 000 MHz。 在下行鏈路上，NB-loT 系統的子載波間隔統一為 20 kHz，下行鏈路共存情況如表 2 所示。

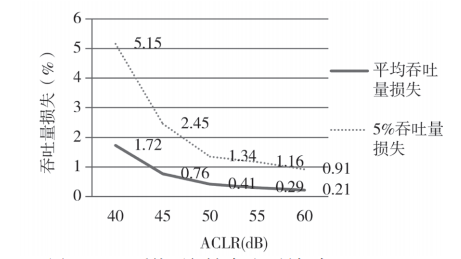

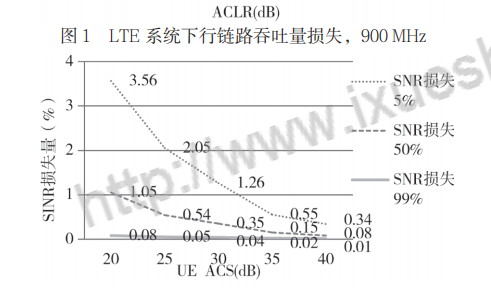

（1）頻率為 900MHz 計算 LTE 系統的吞吐量損失。圖 1 顯示了載波 頻率為 900 MHz 時 LTE 系統的吞吐量損失模擬結果。 NB-IoT 系統通過估計共存情況下的系統組件損耗標 準來評估 NB-IoT 系統的 SINR 分布，圖 2 顯示了載 波頻率為 900 MHz 時 NB-IoT 系統的 S1NR 分布。

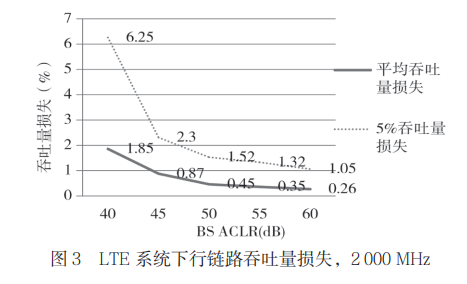

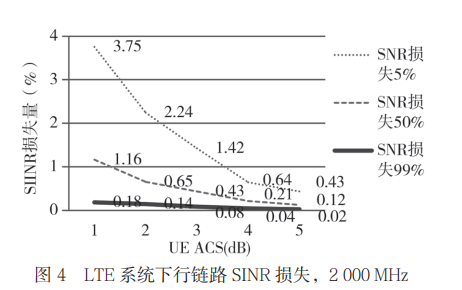

（2）頻率為 2 000 MHz當載波頻率為 2 000 MHz 時，LTE 系統的共 存影響的吞吐量損失如圖 3 所示。當載波頻率為 2 000 MHz 時，NB-IoT 系統的共存干擾的 SINR 分 布如圖 4 所示。

4 LTE 系統下行鏈路 SINR 損失，2 000 MHz 在 NB-IoT、LTE 系統共存仿真平臺上，運行 時仿真程序，統計影響結果是雙向的。 GSM 系統 BS 模板可應用于 NB-IoT 系統，且在 LTE 系統的干擾帶內，NB-IoT 系統中心頻率的頻率 補償被認為大于 600 kHz 并且等效 ACLR 被認為大于 60 dB。因此，LTE 系統吞吐量損失小于 1%。雖然假 設 GSM 系統的 UE ACS 適用于 NB-loT 系統，但在 LTE 系統的影響帶寬內，NB-loT 系統中心頻率的頻率補償 大于 600 kHz 且等效 ACS 被認為大于 58 dB。因此， NB-loT 系統的 SINR 與沒有影響的 SINR 損耗相比較小。 上述分析表明，NB-loT 系統和 LTE 系統可在 獨立場景下在下行鏈路上共存，并且在共存時滿足 系統性能要求。

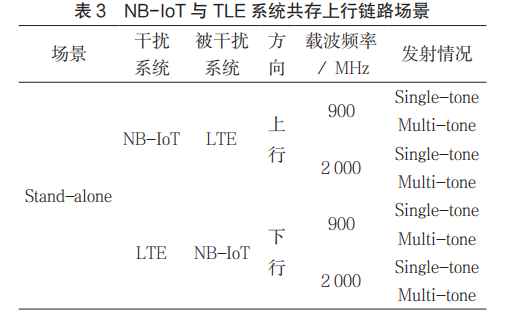

2.3.2? stand-alone 場景上行鏈路仿真結果 stand-alone 場 景 中， 載 波 頻 率 為 900 MHz、 2 000 MHz，鏈接共存如表 3 所示。

假設 NB-IoT 系統的 UE ACLR 在 LTE 影響系 統的帶寬內是平坦的，且具有 40 dB 的值。從仿真 結果來看，LTE 系統吞吐量損失小于 5％。在 LTE 系統的影響帶寬內，NB-IoT 系統中心頻率的頻率 補償大于 600 kHz，并且等效 ACLR 大于 60 dB。因 此，NB-IoT 系 統 single-tone、multi-tone 傳 輸 下， LTE 系統的吞吐量損失都很小。

假設 GSM 系統的 BS ACS 適用于 LTE 系統干擾帶寬內的 NB-IoT 系統，NB-IoT 系統中心頻率的頻 率補償大于 600 kHz，等效 ACS 大于 58 dB 。因此， NB-IoT 系統 single-tone、multi-tone 傳輸下，NB-IoT 系統的 SINR 損耗都是小的。

根據以上分析，如果 NB-IoT 系統的 ACLR 大于 40 dB 且 ACS 大于 40 dB，則 stand-alone 場景中 NBIoT、LTE系統間的上行鏈路共存時，可滿足性能要求。

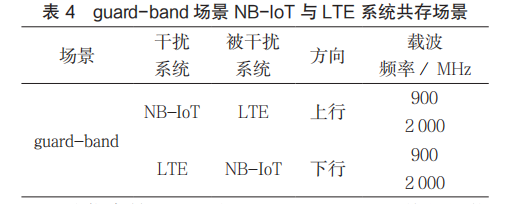

2.3.3? guard-band 場景仿真結果 guard-band 場景中，NB-IoT、LTE 系統間的共 存與 stand-alone 場景有些不同，表 4 為 NB-IoT、 LTE 系統共存的場景。

從仿真結果可看出，NB-IoT、LTE 系統的性能 參數處于允許范圍內，且 NB-IoT、LTE 系統可在 保護頻帶場景中共存。

stand-alone 場景下行鏈路情況下，LTE 系統吞吐量損失都小于 1%。NB-loT 系統的 SINR 與沒有影響的 SINR 損耗相比較小。stand-alone 場 景上行鏈路情況下，NB-IoT 系統 SINR 損耗很小。 guard-band 場景下，NB-IoT、LTE 系統的性能下降 在設置泄漏模型中處于允許范圍內，且 NB-IoT、 LTE 系統可在保護頻帶場景中共存。in-band 場景下，NB-IoT、LTE 系統的性能下降在允許范圍內， NB-IoT、LTE 系統可在設置泄漏模型中的 in-band 場景中共存。

NB-IoT、GSM 系 統 可 在 stand-alone 場 景中在下行鏈路上共存。NB-IoT 系統的 UE ACLR 在 GSM 系統的干擾帶內是平坦的，其值為 20 ～ 25 dB， NB-loT、GSM 系統可在 Stand-alone 場景中在上行 鏈路中共存。
