煤炭一直是中國的主體能源，煤礦地質監測是煤礦安全生產的重要保障. 分布式 光纖傳感技術具有感測點連續、高精度、抗電磁干擾、耐腐蝕等優點，在煤礦地質監測中有 重要的應用. 該文介紹了布里淵光時域反射（Brillouin optical time domain reflectometry,

BOTDR）技術在煤礦地質監測中的應用. 重點介紹了采用分布式光纖傳感技術進行采空區地 ?變形監測的方法和結果. 結果表明，分布式光纖監測技術能夠滿足煤礦地質監測需求，具有 良好的應用前景.

煤炭是中國重要的主體能源，在能源供給結構中處于重要戰略和主導地位. 中國煤炭資 源儲量豐富，預測地質儲量超過 4.5 萬億噸. 煤炭在一次能源生產和消費結構中常年占據 60%

以上，到 2020 年，國內一次能源消費總量控制約 48 億噸標準煤，煤炭消費控制在 62% 以 內[1]

. 預計到 2050 年煤炭在一次能源生產中仍將占 50%[2]

. 以煤為主的能源結構在相當長的 一個時期內不會改變，開發利用煤炭資源是能源稟賦、能源結構和經濟社發展的必然選擇.

在煤礦開采生命周期中，實現煤炭的綠色開采和安全生產是關系煤炭工業持續健康發展 的頭等大事. 因此，煤礦地質保障技術及裝備作為煤礦高效、安全、綠色開發的關鍵技術之一， 被列入高產高效礦井的五大保障體系.

隨著中國淺硧煤炭資源儲量的不斷減少，煤炭的開采深度逐漸向深部發展[3]

. 深部巷道處 于高地應力、高地溫、高滲透壓的特殊地質條件下[4]，容易引發劇烈的巷道變形和采場礦壓， 進而導致發生巖爆與沖擊地壓事故、煤與瓦斯突出事故、突水事故的幾率增加[5]，嚴重影響煤 礦的安全生產. 目前通常采用地質勘查、物探、鉆探、化探等技術解決煤硽結構、瓦斯賦存、 水害防治等煤礦地質問題，保障煤礦的安全生產[6]

. 上述技術在煤礦地質保障中發揮了重要作 用，但也存在傳感器使用壽命較短、電學傳感器存在安全隱患、難以實時測量等方面的問題.

分布式光纖傳感技術具有感測點連續分布、抗電磁干擾、應變測量精度高、韌性好、抗變 形、磨損能力強等適合工程應用的特點，非常符合地質和工程安全監測的應用需求[7-9]

. 近年 來，研究者利用分布式光纖傳感技術，在油氣管道安全監測[10]、巖土工程安全監測[11]、石油 勘探[12]、輸電線路安全監測[13]等領域中都開展了不同程度的研究和應用. 本文介紹了目前煤 礦地質監測中分布式光纖傳感技術的一些應用，并給出了在煤礦采空區地砈穩定性監測中的

應用實例.

1 分布式光纖傳感原理

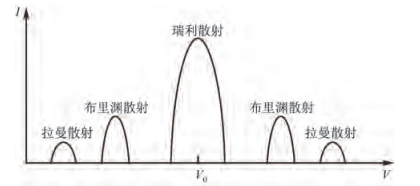

光波與光纖介質中的粒子相互作用產生散射. 光纖中的散射光包括瑞利散射（Rayleigh

scattering）、布里淵散射（Brillouin scattering）、拉曼散射（Raman scattering），如圖 1 所示.

布里淵散射是由光子和聲學聲子的相互作用產生的，由于存在多普勒效應，布里淵散射 光相對于入射光存在一個布里淵頻移νB. 當探測脈沖光注入傳感光纖唬，其在光纖沿線各位 置處產生的背向布里淵散光沿光纖原路返回到光纖入射端，且各位置處νB的數值與該位置處 光纖的應變量之間呈現出良好的線性關系，可表示為

式中，vB(ε) 為實際測量出的布里淵頻率的漂移量，vB (0)為當應變?yōu)?0 時的布里淵頻率的漂 移量，dvB(ε) dε 為比例系數，在 1 550 nm 波長其取值約為 493 MHz/%. 通過測量光纖中的背向 布里淵散射光的頻率漂移量 vB 就可以得到光纖沿線的應變分布信息，從而實現分布式光纖應 變傳感. 在目前發展較成熟的基于布里淵散射的分布式光纖應變感測技術中，布里淵光時域反 射（Brillouin optical time-domain reflectometry, BOTDR）技術基于光時域反射原理與自發 布里淵散射，可以實現單端檢測而不需要提供回路光纖，在巖土與地質工程中具有明顯優勢. 目前商用的 BOTDR 儀器測試距離通?？蛇_(dá)數十 km，在空間分辨率為 m 量級的情況下，應

變測試精度可保證在數十 με 量級。關鍵詞：遠程控制RTU
