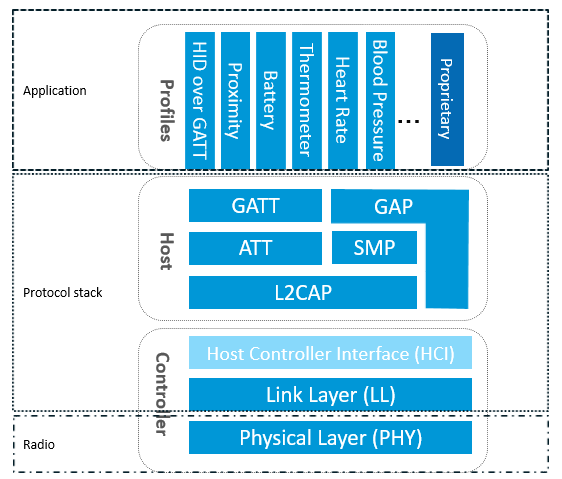

一般來說，咱們把某個協議的完成代碼稱為協議棧（protocol stack），藍牙協議棧便是完成低功耗藍牙協議的代碼，了解和把握藍牙協議是完成藍牙協議棧的條件。藍牙協議棧分為：使用層、主協議層、操控層。

1.操控層

PHY：物理層，首要擔任指定BLE的無線頻段，調制解調辦法和辦法等。直接決議了BLE芯片的功耗靈敏度。

LL：鏈路層（協議棧中心），此層為RF操控器，用于操控設備的射頻狀況，操控設備會處于5種狀況之一:standby（預備）、advertising（播送）、scanning（監聽/掃描），initiating（建議銜接）、connected（已銜接） 。五種狀況的切換描繪為：advertising（播送）不需要銜接就能夠發送數據（告知所有人，我來了）；

scanning（監聽/掃描）來自播送的數據；initiator（建議人）將帶著 connection request（銜接懇求）來呼應播送者，如advertiser（播送者）贊同該懇求， 那么播送這和建議者都會進入已銜接狀況， 建議銜接的設備變?yōu)?master（主機），接納銜接懇求的設備變?yōu)?slave（從機）。

HCI：主機操控接口（可選），標準兩顆芯片之間的通訊協議和通訊指令。這一層能夠經過軟件API或硬件接口完成，例如 UART、SPI、USB。

2．主協議層

GAP：通用拜訪配置文件層(Generic Access Profile):是直接與使用程序或配置文件 (profiles)通訊的接口，處理設備發現和銜接相關服務，別的還處理安全特性的初始化。對上級供給使用程序接口，對下級辦理各級智能部分，尤其是指示LL層操控器5種狀況切換。GAP現在首要用來進行播送，掃描和建議銜接等。

L2CAP：邏輯鏈路操控和習慣協議，對LL進行封裝，LL層至區別傳輸數據自身，L2CAP關懷是否是加密通道或是一般通道，辦理銜接距離。

SMP：安全辦理協議，辦理BLE加密和安全。界說了配對和密鑰分配辦法。并為協議棧的其它層和其它設備之間的安全銜接和交流數據供給服務。

ATT：特點協議，界說用戶指令和指令操作的數據變量。ATT用來描繪一條條的數據。

GATT：通用特點協議層，許設備向其它設備展現一塊特定的數據，稱之為“特點(attribute)”。在ATT環境中，展現“特點”的設備稱之為服務器，與之配對的設備稱之為客戶端。鏈路層狀況(主機和從機)與設備的ATT人物是彼此獨立的。例如，主機設備既能夠是ATT服務器，也能夠是ATT客戶端。從機設備能夠是ATT客戶端，也能夠是ATT服務端。

3.使用層

包含SIG藍牙協議小組界說的公有使命和用戶自界說的私有使命。關鍵詞：16路IO控制
