敘述了電子線路中使用繼電器控制功率負載的干擾現象 ,分析了產生干擾的機理并提出解決 的方法。研究發現 ,干擾來自于空間耦合 ,干擾源為繼電器觸頭在接通和分?jǐn)嘀挟a(chǎn)生的火花。采用光耦合隔 離 ,可使繼電器穩定工作 ,不再發生誤動作。研究結果的正確性已經在實際應用中被證明。

1引言

在實際的自動控制系統中常常需要由計算機 控制一些大功率的負載 ,許多情況下 ,繼電器由于 需要的控制功率小、電壓低 ,且容易與計算機接口 而得到廣泛的應用。例如 :由繼電器控制接觸器 的閉合 ,進而控制交流電動機等設備的運行。繼 電器的實際應用電路如圖 1 所示。

圖 1 中負載為控制感性負載的中間繼電器的 線圈。單片機控制三極管導通時 ,繼電器線圈通電 ,常開觸頭閉合 ,使中間繼電器線圈通電 ,交流 電動機工作。

為了解決控制系統的穩定問題 ,本文針對圖 1 所示的電路工作中經常出現的誤動作 ,研究了 繼電器工作過程中電子線路的電源電壓的變化 , 從中找出了問題的原因。

2 繼電器應用中干擾現象的研究

從電路上分析 ,干擾來自空間耦合 ,干擾源應 是繼電器觸頭在接通和分?jǐn)嘀虚g繼電器線圈時產 生的電火花。因?yàn)橹虚g繼電器的線圈是感性負 載 ,在電路分?jǐn)鄷r(shí) ,電感存儲的能量會使電路分?jǐn)?困難 ,所產生的電火花的劇烈變化向空間輻射電 磁波 ,從而可能改變單片機的 I/ O 口電平 ,造成 單片機電平輸出的不正常變化。為此 ,在電路板 的繼電器常開觸頭上并聯了阻容吸收電路 ,以減 少觸頭間電火花能量 ,減少誤動作的概率。但既 然單片機依然有誤動作 ,經分析肯定另有原因 ,很 可能是單片機的供電電平發生了變化。因此 ,研究了繼電器常開觸頭分?jǐn)唷⒔油▋蓚€(gè)時刻的電源 電壓波形。

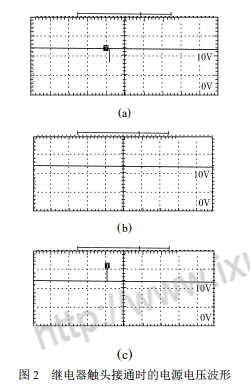

圖 2 (a) 、(b) 、(c) 分別表示繼電器常開觸頭 接通時刻的電源電壓波形?？梢钥吹?:在電源電 壓上有時會出現跳動的尖峰。但是 ,尖峰的幅度、 極性、個數和有無是隨機的 ,這與系統誤動作無規 律是吻合的。

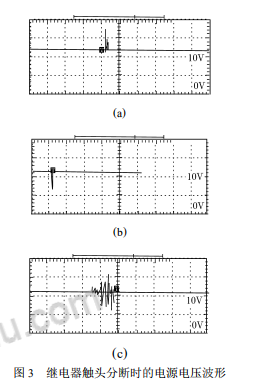

圖 3 (a) 、(b) 、(c) 分別表示繼電器常開觸頭 分?jǐn)鄷r(shí)刻的電源電壓波形?？梢钥吹?:在電源電 壓上也出現了跳動的尖峰 ,尖峰的幅度、極性、個 數是隨機的 ,并且每次都會出現。從實際系統故 障的過程看 ,接通時出現誤動作的情況要少 ,分?jǐn)?時誤動作要多得多 ,甚至誤動作后 ,控制系統不再 起動。檢查發現 :單片機 8255 上靠近內部芯片的 表層處出現了焦糊的現象 ,結合觀察到電源電壓 的上跳幅度 ,應該是出現了高電壓燒壞了芯片。 分析繼電器的結構 ,認為出現高電壓的原因是繼 電器的常開觸頭與控制線圈被封在很小的空間 中 ,當觸頭出現火花 ,變化的電磁場在繼電器的控 制線圈中感應出了高電壓 ,這個高電壓作用于單 片機的供電電壓系統 ,使單片機的電源電壓出現 了尖峰 ,電壓波動的上、下限超過了單片機允許的 供電范圍 ,單片機內部是微電子集成的各種門電路 ,電壓波動會使門電路工作失常 ,因此 ,出現了 預料之外的輸出結果。

繼電器火花在接通時小是由于觸頭在接近時 開始產生火花 ,但觸頭很快閉合 ,火花消失 ;而在 繼電器觸頭分?jǐn)鄷r(shí) ,剛剛分開就有火花產生 ,觸頭 分開的距離加大 ,火花也加大 ,直到電源提供的能 量不能維持火花的存在 ,火花才熄滅。因此 ,繼電 器分?jǐn)鄷r(shí)候的火花要大得多 ,使分?jǐn)鄷r(shí)電源電壓 上出現更多的尖峰 ,單片機出現誤動作現象會比 接通時要多

3 繼電器抗干擾措施

為了杜絕繼電器工作時因干擾發生誤動作 , 必須使單片機的電源電壓與繼電器線圈的供電電 壓隔離。采用光電隔離措施將繼電器供電電壓與 單片 機 供 電 電 壓 隔 離 , 實 際 電 路 中 采 用 了 TL P521 光耦 ,副邊電源電壓的波動僅僅作用在 光耦的輸出極上 ,光耦的耐壓為 55 V ,可以滿足 電壓尖峰的變化幅度范圍 ,電路如圖 4 所示。

經過光耦的隔離 ,繼電器工作穩定 ,不再有誤 動作發生 ,即使常開觸頭不加阻容吸收回路 ,也不 再出現誤動作 ,說明誤動作是電源電壓波動引起 的 ,而空間的電磁波輻射只要不在繼電器控制線低壓電器( 2002 №4)。

圈中產生過高感應電壓疊加在單片機供電電源 上 ,就不會影響單片機的正常工作。上述結論是 在交流電動機為 1 kW 的情況下得出的。

4 大功率交流電動機控制的建議 光耦隔離雖然解決了單片機的工作穩定性 , 但繼電器常開觸頭火花會使它的觸頭壽命受到影 響 ,而且當分?jǐn)?、接通的電流大時 ,輻射能量加大 , 也許會出現新的難以預料的異常現象。因此 ,建 議用雙向可控硅式光耦進行強、弱電隔離 ,如圖 5 所示。

圖 5 中 ,當光耦的原邊有電流輸入 ,則光耦副 邊的雙向可控硅導通 ,而負載電源電壓大到一定 值時 ,經過光耦副邊給大功率光耦門極注入觸發

電流 ,大功率雙向可控硅導通 ,負載通過電流 ,由 于沒有機械開關 ,就沒有火花產生 ,也就不會干擾 單片機控制系統的工作。這樣 ,同時解決了觸頭 產生電火花的干擾問題和觸頭磨損的電壽命問 題。需要注意的是 ,當負載電源的電壓低、負載電 流小時 ,雙向可控硅的電流要到達維持電流才能 正常使用。

5結語

繼電器控制交流電動機時出現誤動作是繼電 器觸頭火花的電磁波從空間耦合到繼電器控制線 圈 ,引起感應電勢 ,造成單片機供電電壓的波動 , 使電壓出現尖峰造成的。將這個電壓尖峰與單片 機的供電電源隔離 ,可消除繼電器的誤動作。關鍵詞：16路IO控制
