跟著電子學的繼續不斷的開展，振蕩電路已作為一個極為有用的功用電路大范圍的使用到各式各樣的儀器設備中，然后進入了無線通信等各個領域。今日，咱們就以一個具有555振蕩器的LED閃光燈電路，來講一講555振蕩器。

什么是555振蕩器

簡而言之，555振蕩器是一種集成電路，能夠輸出特定頻率的脈沖信號。555振蕩器的原理很簡單但功用強大，內部只要26個晶體管，內部的觸發器是一類數字電路。

內部結構：要了解集成電路的作業原理，咱們首要有必要了解其內部原理圖，555振蕩器的內部原理圖如下圖所示。

555振蕩器內部集成晶體管并不多，只要26個。iPad Pro中運用的A12 X芯片集成了超越100億個晶體管，乃至 iPhone XS的A12也集成了數十億個晶體管。雖然它們都是芯片，但它們的巨細類似，只能說科學技術的前進是如此之快！

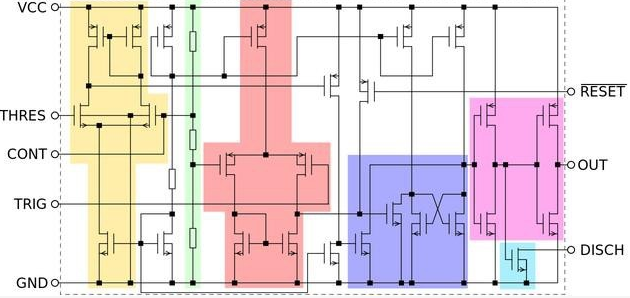

以下是555振蕩器的簡化原理圖，有色部分是模塊化的，對應于比較器和觸發器。黃色三角形和粉紅色三角形是兩個比較器，右邊的紫色三角形是R-S觸發器。

左邊的綠色電阻是三個電阻，電阻值為5K，這也是555振蕩器稱號的由來。還有一個帶有556的振蕩器，556與555有啥不一樣的差異呢？你該不會是認為除了兩個5K電阻器外，另一個是6K電阻器？

當然不是啦，556振蕩器比555振蕩器多了1，可是這個1并不代表1K的電阻，而是556中包括的兩個555振蕩器模塊，這樣的命名的確令人費解！

下圖是555內部各個功用模塊的簡化圖，各個引腳界說都有不同的效果。

針腳1：電源負極

針腳8：電源正極

針腳4：重置針腳，在此處銜接正極

針腳5：放電針腳，經過電容器銜接到負極

引腳2和引腳6：比較器操控引腳。這兩個引腳銜接在一起，依據不同的電壓操控比較器以輸出凹凸電平，然后操控觸發器

針腳7：選用固定接線方法銜接在R1和R2之間

引腳3：脈沖信號輸出引腳，對咱們來說也是有用的引腳

555振蕩器怎么操控LED閃耀

555能夠輸出200毫安以上的電流，所以它能夠驅動負載，可是有些僅輸出具有幾毫安電流的脈沖信號，因而那些555振蕩器不能驅動負載。將LED燈銜接到OUT引腳和一個1K電阻串聯以約束電流。

咱們我們都知道555振蕩器的OUT引腳輸出一個矩形波，可是怎么知道它的頻率呢？很簡單，上腳的R1，R2和C1能夠計算出OUT引腳的輸出頻率。矩形波的頻率為;f = 1.44 /（R1 + 2R2）C1

如上圖：R1 = 100K，R2 =200K，C1 = 10uF

矩形波的輸出頻率f = 1.44 /（1000000+ 4000000）10UF = 0.288HZ555

0.288是頻率，轉換為周期：1 /0.288 = 3.4S，這在某種程度上預示著LED燈每1.7S改動狀況一次。

555定時器具有成本低，功能牢靠的特色，只需要外接幾個電阻、電容，就能輕松完成多諧振蕩器、單穩態觸發器及施密特觸發器等脈沖發生與改換電路。它也常作為定時器大范圍的使用于儀器儀表、家用電器、電子丈量及自動操控等方面，以上便是555振蕩器的介紹及使用。關鍵詞：網絡IO控制器
