適配PLC：DVP系列

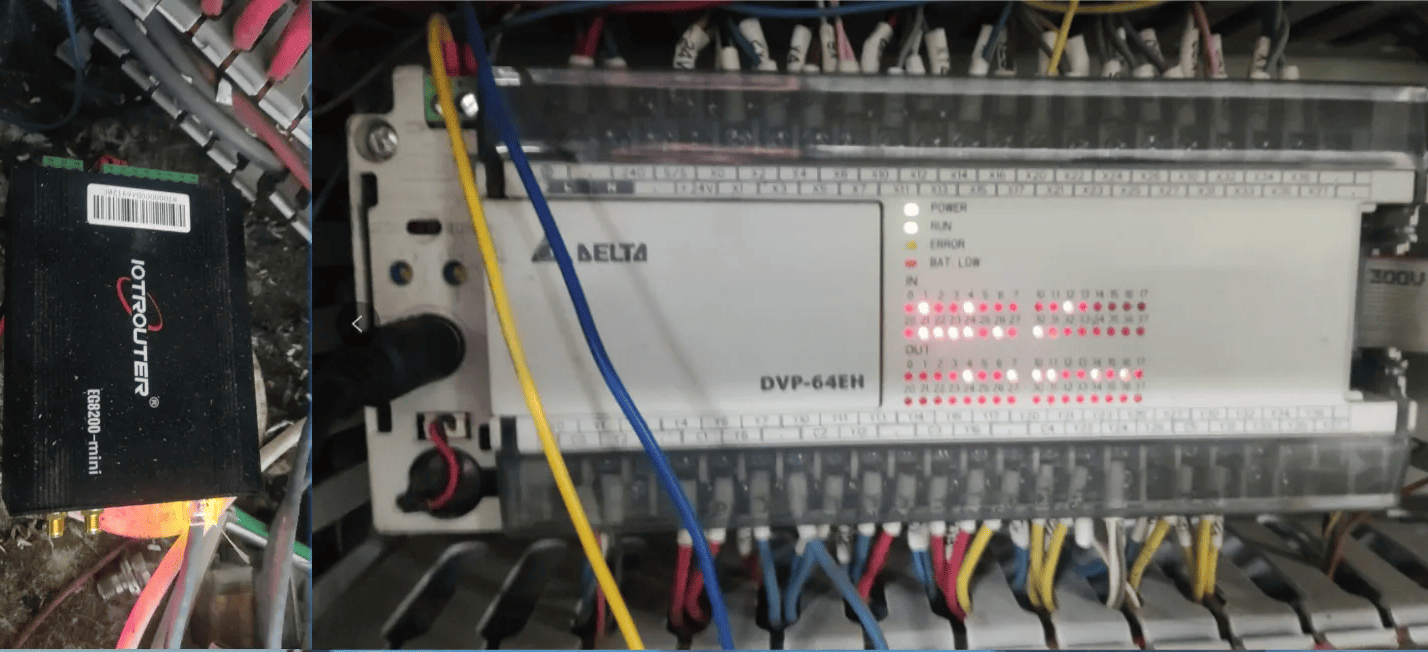

Modbus ASCII協議采用串口RS232通信方式，本示例PLC型號為DVP-64EH，只需要將PLC232接口Tx接網關Rx,Rx接網關Tx,GND連接GND即可。
由PLC工程師提供。
這里的臺達PLC串口參數是：
波特率:9600 數據位:7 停止位:2 校驗位:EVEN
3.1. PLC連接設置

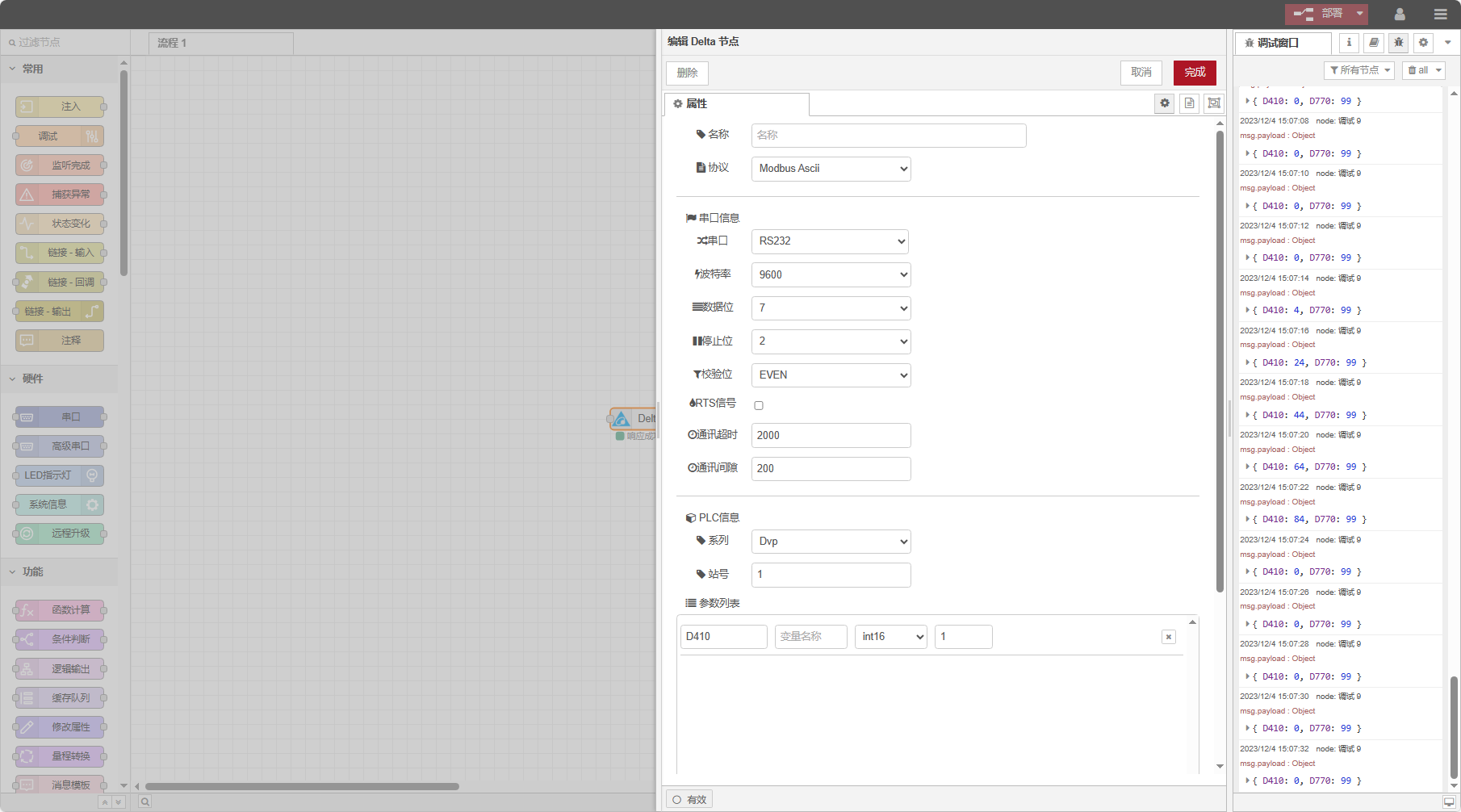

從左側拖入一個Delta節點，雙擊打開設置頁面，根據PLC的串口參數填寫配置如下：
協議：選擇modbus ASCII 串口：接TX RX GND 選擇232 波特率：9600 數據位：7 停止位：2 校驗位：EVEN 通訊超時：2000 系列：DVP 站號：1 |
3.2. 數據點位設置
在Delta節點的參數列表內填寫要讀取的數據點，數據點填寫完成后，會按照設定的頻率自動讀取PLC的數據。
數據點一般PLC工程師會提供，拿到點位表后，按照網關要求的格式填寫數據點，具體對應關系可以參考：
此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg8000/olpfq8b3ohyoetnd
本例程讀取D410,D710地址的數據，在參數列表，依次填寫地址/名稱/數據類型/數據長度，定時2秒循環讀取，如圖所示：
3.3. 測試

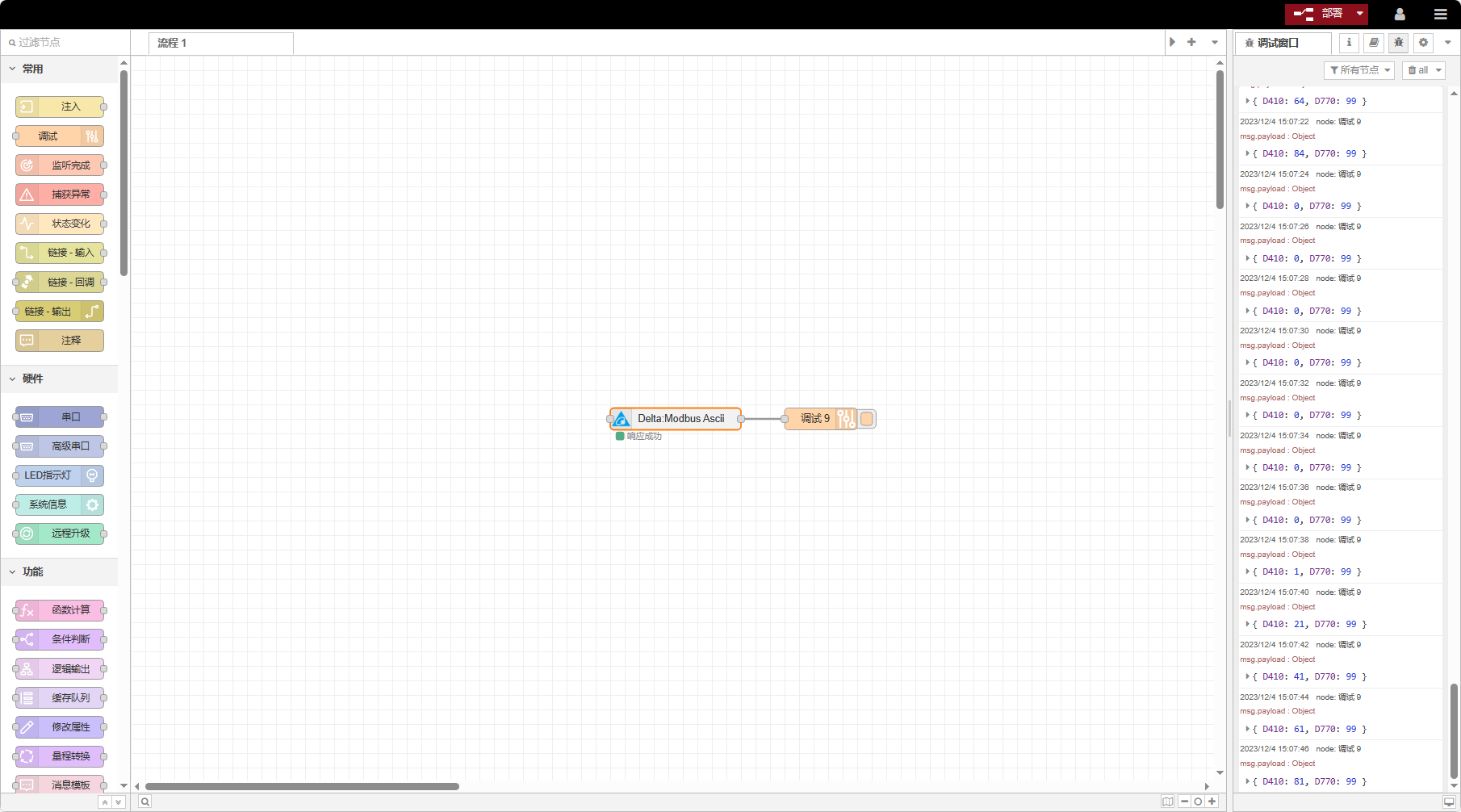

點擊部署，觀察每隔2秒會打印一條數據，觀察讀到的數據點結果為：D410:0,D770:99。通信成功！
EG系列產品是縱橫智控推出的邊緣計算網關，憑借其豐富的硬件接口，拖拽化的編程方式 、零代碼的設計理念 、 便捷的遠程管理等特點，能夠迅速、靈活、準確、高效的響應各種物聯網行業需求。
EG系列產品將復雜的硬件接口、不同的工業網絡協議等抽象為一個個的節點，用戶可以靈活使用這些節點，以拖動、連線的方式，來代替?zhèn)鹘y(tǒng)復雜低效的編碼過程。真正的做到讓客戶專注業務邏輯，迅速打造出屬于自己的網關設備。
