適配PLC：信捷XD系列

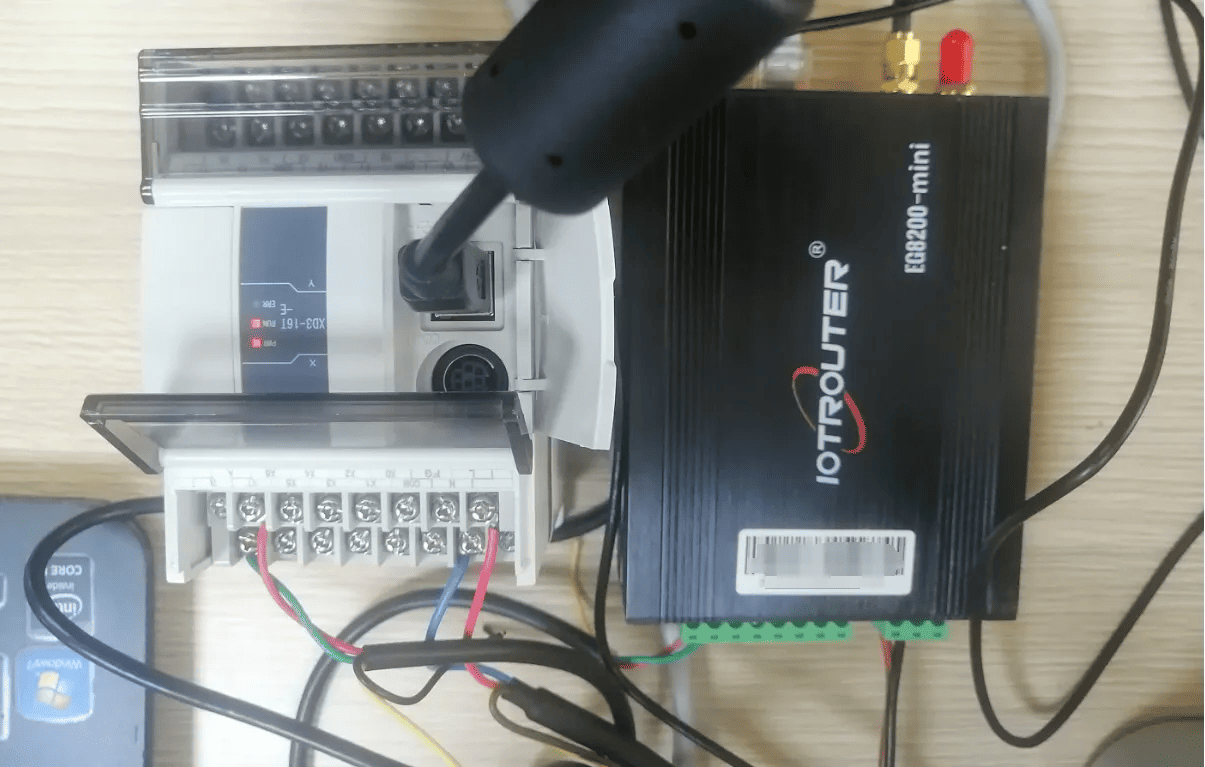

Modbus RTU協議采用串口通信的方式，本示例PLC型號為XD3-16T是RS485通信，只需要將PLC的485接口A接網關的A1，PLC的485接口B接網關的B1即可。

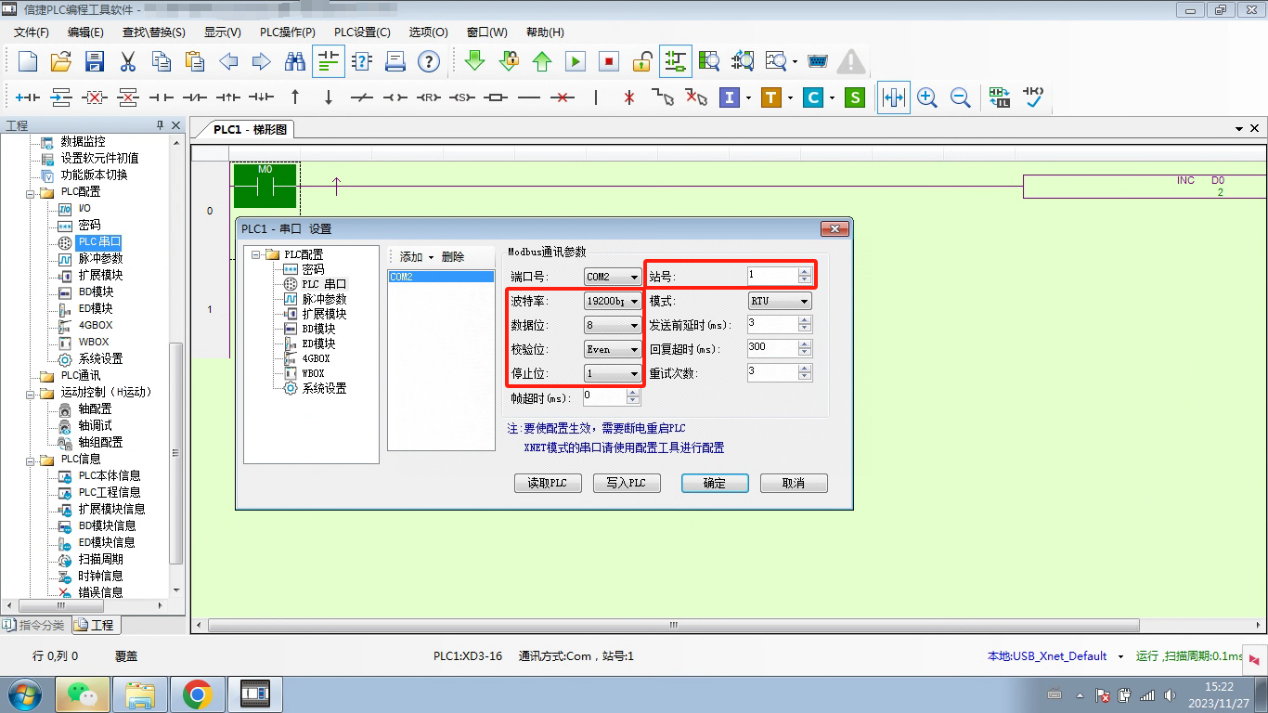

2.1. 串口參數設置
3.1. PLC連接設置

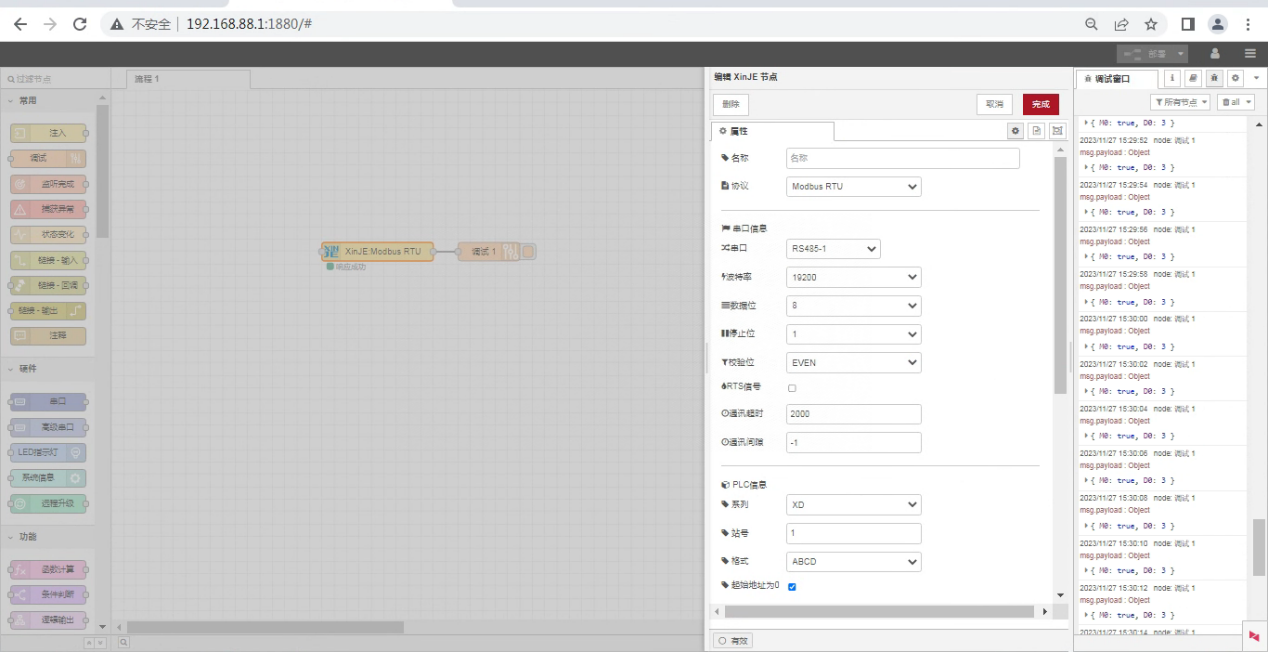

從左側拖入一個XinJE節點，雙擊打開設置頁面，根據PLC的串口參數填寫配置如下：
協議：選擇Modbus RTU 串口：接A1/B1則選擇RS485-1 波特率：19200 數據位：8 停止位：1 校驗位：Even 通訊超時：2000 系列：XD 站號：1 格式:ABCD |
3.2. 數據點位設置
在XinJE節點的參數列表內填寫要讀取的數據點，數據點填寫完成后，會按照設定的頻率自動讀取PLC的數據。
數據點一般PLC工程師會提供，拿到點位表后，按照網關要求的格式填寫數據點，具體對應關系可以參考：
此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg8000/crnxbmg1g0p20geq

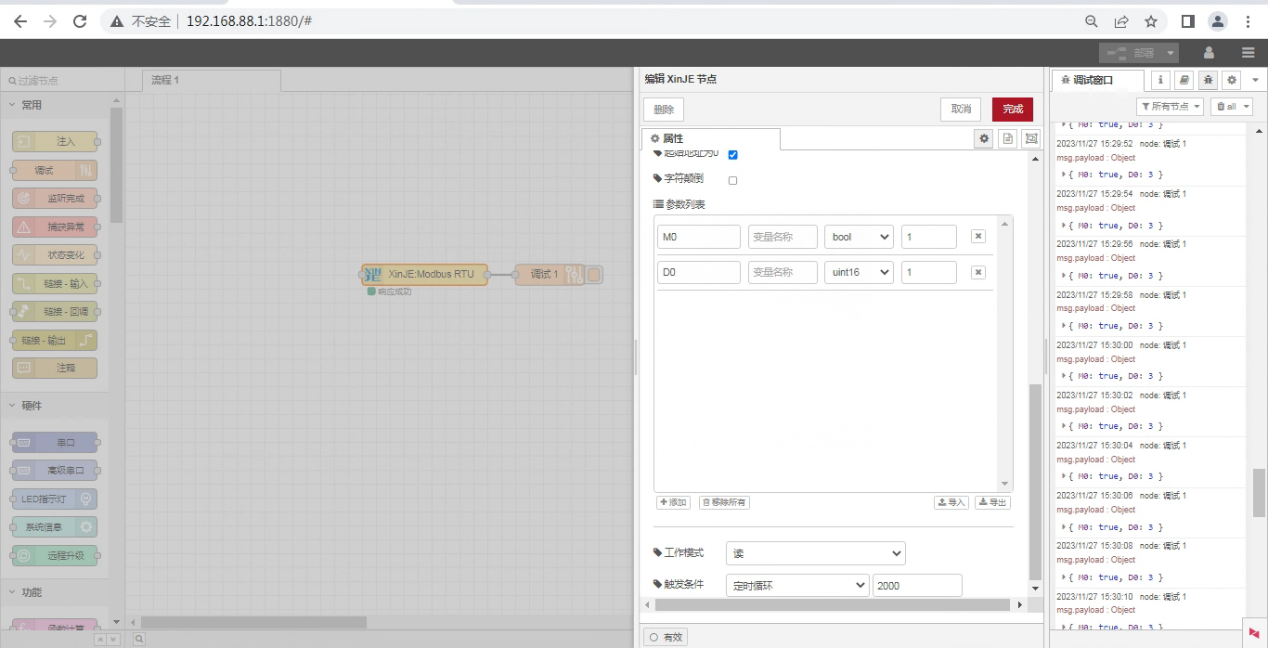

本例程讀取M0,D0地址的數據，在參數列表，依次填寫地址/名稱/數據類型/數據長度，定時2秒循環讀取，如圖所示：

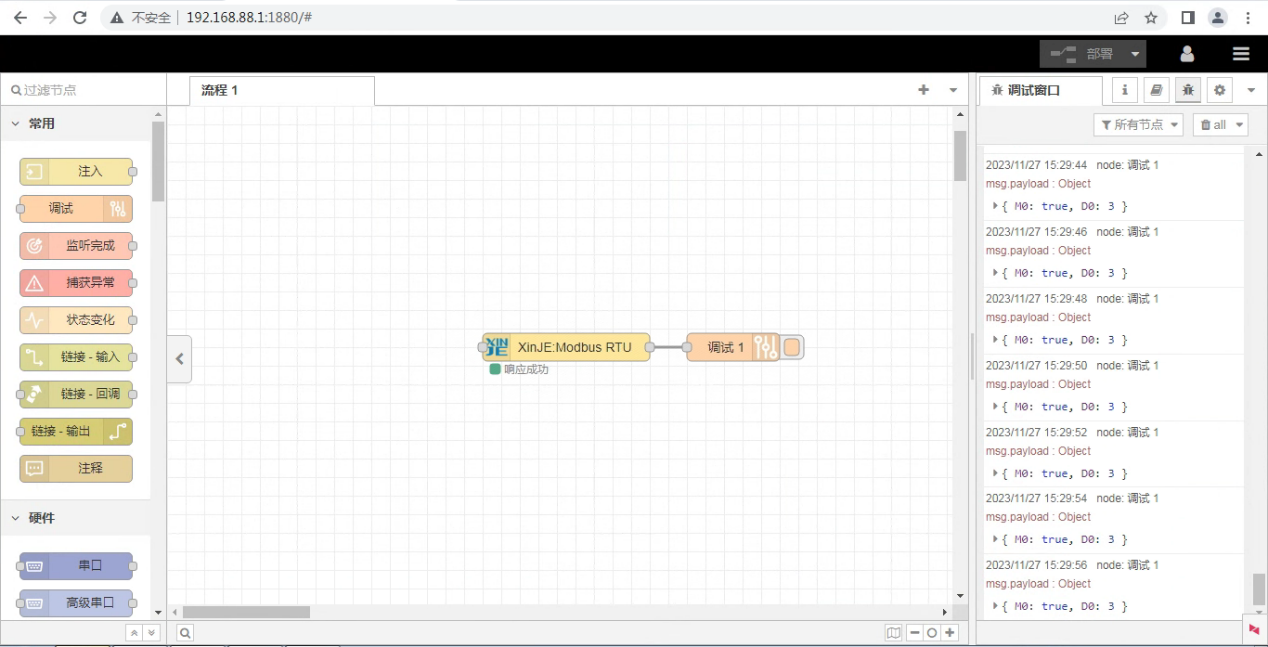

點擊部署，觀察每隔2秒會打印一條數據，觀察讀到的數據點結果為：M0:true,D0:3。通信成功！
