DB9 連接器，也稱為 D 型超小型 9 針連接器，是串行通信應用（包括 RS232 連接）中廣泛使用的接口。DB9 電纜中電線的顏色編碼與每個引腳的功能相對應，有助于正確設置、故障排除和確保可靠的數據傳輸。以下是 DB9 引腳分布、通常與每個引腳相關的電線顏色及其功能的概述。

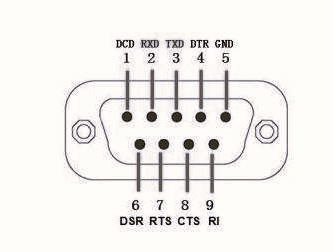

DB9 引腳分配和電線顏色映射

DB9 連接器中的每個引腳采用不同顏色不同的用途。廣泛參考標準如下：

1. 引腳 1 – 載波檢測 (CD)：通常為黑色，檢測載波信號的存在，表明通信鏈路已準備就緒。

2. 引腳 2 – 接收數據 (RXD)：通常為綠色，接收來自傳輸設備的傳入數據。

3. 引腳 3 – 傳輸數據 (TXD)：通常為紅色，將傳出數據傳輸?shù)浇邮赵O(shè)備。

4. 引腳 4 – 數據終端就緒 (DTR)：標記為黃色，表示終端已準備好進行通信。

5. 引腳 5 - 信號接地 (GND)：通常為藍色，提供公共接地參考以確保穩定的通信。

6. 引腳 6 – 數據集就緒 (DSR)：通常為橙色，表示設備已通電并準備好進行通信。

7. 引腳 7 – 請求發送 (RTS)：通常為紫色，表示已準備好傳輸數據。

8. 引腳 8 – 清除發送 (CTS)：指定灰色，接收器已準備好接受數據。

9. 引腳 9 - 振鈴指示器 (RI)：通常為棕色，用于發出來電或通知信號。

這些顏色關聯使得識別和正確連接電線變得更加容易，特別是在復雜的設置或配置定制電纜組件時。

顏色編碼系統的重要性

DB9 電纜中的標準化配色方案簡化了：

? 安裝：通過清楚地識別每根電線的功能，技術人員可以快速準確地連接設備。

? 故障排除：顏色有助于診斷連接問題，例如引腳不匹配或連接斷開。

? 互操作性：標準化確保不同設備和系統之間的兼容性，特別是在工業和計算機網絡設置中。

DB9 連接器的應用

DB9 連接器因其多功能性和可靠性而成為各行各業不可或缺的一部分。它們通常用于：

? 計算機網絡：用于連接調制解調器和串行打印機等外圍設備。

? 工業自動化：連接傳感器、執行器和 PLC 進行過程控制。

? 電信：用于數據采集和信號傳輸。

更多可了解：什么是DB9接口
