控制器局域網(CAN)協議是一種功能豐富的總線標準，專為汽車、工業和嵌入式系統中的可靠數據交換而設計。其運行的核心是兩條物理線路，即CAN-H（CANHigh）和CAN-L（CANLow），它們構成差分信號對。這些線路可在連接的設備之間實現高速、抗錯誤通信。
CAN–H和CAN–L的作用

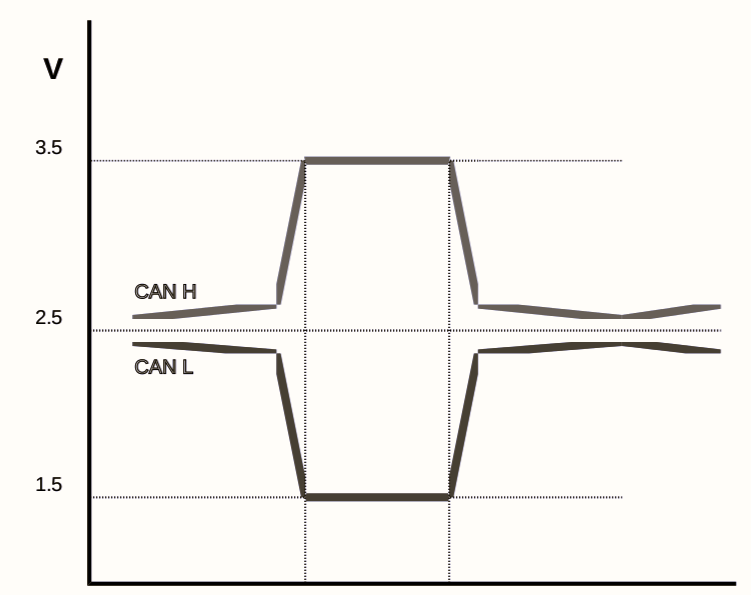

CAN-H和CAN-L協同工作，以差分電壓信號傳輸數據，確保不受噪聲影響并保持數據完整性：CAN–H：此線在顯性位（邏輯0）期間承載線對中的較高電壓，通常會上升到3.5V。CAN–L：在相同的主導狀態下，該線電壓降至較低，約為1.5V。在隱性狀態（邏輯1）下，兩條線路均穩定在約2.5V。這種差分設置可確保即使在電氣噪聲環境中，總線上的所有節點仍可解讀傳輸?shù)男盘枴?/p>
電氣性能
CAN總線依靠雙絞線電纜結構來傳輸CAN-H和CAN-L，以減少電磁干擾(EMI)。在總線的每一端，使用120歐姆終端電阻來匹配阻抗并防止信號反射。這些電阻對于保持信號質量至關重要，尤其是在節點數量或電纜長度增加的情況下。
通信與數據完整
差分信號：通過測量CAN–H和CAN–L之間的電壓差（而不是參考接地），系統可確保通信穩定。這種方法可最大限度地減少共模噪聲的影響，否則共模噪聲可能會干擾單端系統。
仲裁和優先級：通過CAN總線發送的消息使用數據幀中的標識符進行優先級排序?？偩€仲裁過程使用顯性和隱性狀態來解決沖突而不會發生碰撞。
應用
CAN–H和CAN–L在各種系統中不可或缺：
汽車網絡：用于發動機控制、制動系統和車載診斷。
工業自動化：促進制造系統中傳感器、執行器和控制器之間的通信。
醫療設備：確保生命關鍵設備的精確控制和數據交換。
故障排除和維護
CAN總線系統中的問題通常源于接線問題或錯誤終止：
檢查CAN–H和CAN–L上的電壓水平是否正確。
檢查120歐姆電阻是否存在以及位置是否正確。
確保雙絞線電纜完好無損并且沒有過多的電氣干擾。
了解CAN-H和CAN-L的作用和行為對于設計、維護和排除CAN通信系統故障至關重要。它們的差分信號設計和抗故障特性使其成為嚴苛環境下的可靠選擇。
