Modbus 讀數據

需求概述

本文主要實現的功能是：使用EG系列網關采集Modbus TCP從站設備的數據以及對Modbus TCP從站設備實現寫數據操作。本文選擇EG8200Mini作為演示載體，但文檔所述方法適用于EG系列所有網關。節點使用詳情查看：Modbus 主站請求/主站解析

Modbus是一種工業現場總線協議，通常運行于RS485總線，采用半雙工即一問一答的通信機制。Modbus分為Modbus RTU/Modbus TCP/Modbus ASCII三種通信模式，網關目前支持Modbus RTU/Modbus TCP兩種通信模式。

Modbus主站請求節點：根據設置的參數（地址碼/功能碼/寄存器起始地址/寄存器數量等）生成Modbus指令。

Modbus主站解析節點：根據匹配的Modbus主站請求節點，解析響應數據。

Modbus主站解析節點使用時需指定匹配的Modbus主站請求節點（Modbus主站請求和Modbus主站解析節點匹配碼一致即可），匹配完成就會按照Modbus主站請求節點的設置來解析數據，因此Modbus主站請求和Modbus主站解析節點必須成對出現且匹配碼必須唯一。

節點只對協議報文處理，并未指定相應的物理通道，因此一般配合串口或者TCP節點一起使用。從而可以靈活實現Modbus RTU / Modbus TCP / Modbus RTU over TCP / Modbus TCP over RTU。

以下介紹主要針對Modbus主站請求節點，Modbus主站解析節點無任何設置項。Modbus基礎概念此處不在介紹，如果不熟悉，請參考以下資料：Modbus協議【完整版】.pdf

準備工作

1.網絡環境搭建

Modbus從機參數（由Modbus從站設備廠家提供）：

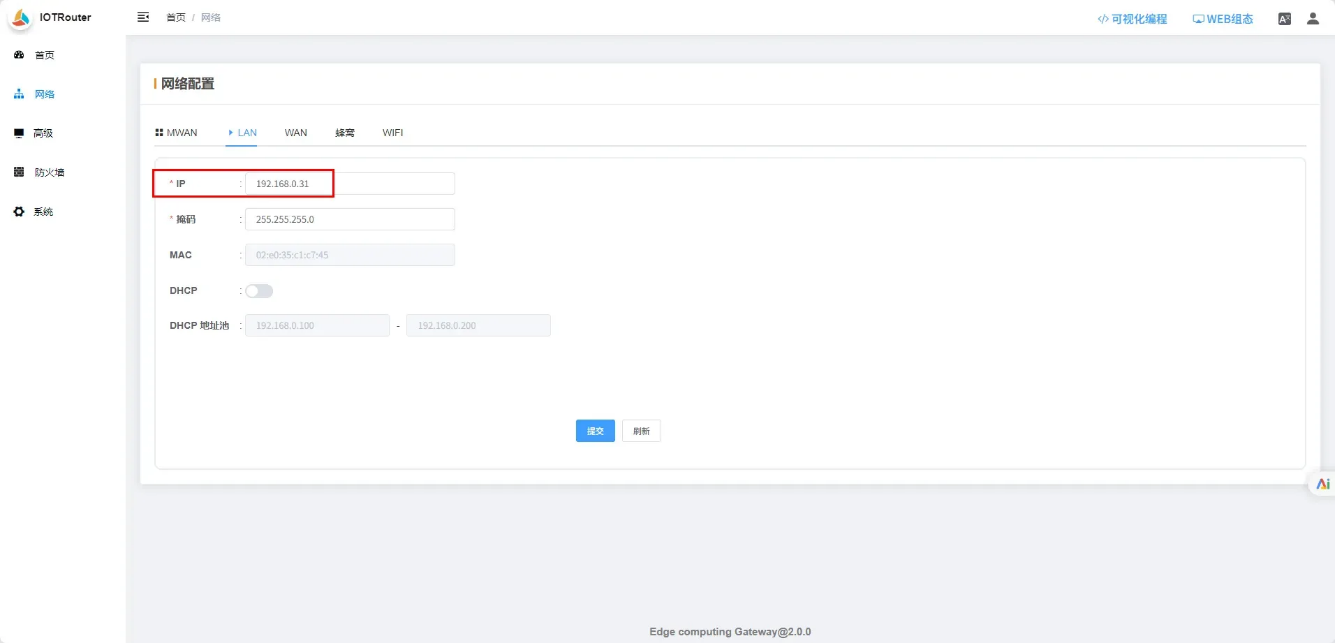

如上所示，Modbus從站IP為192.168.0.30，EG8200Mini網關也需要更改LAN口IP為192.168.0.XX（XX可為1-255的任意值，注意IP不能沖突）。

2驗證環境

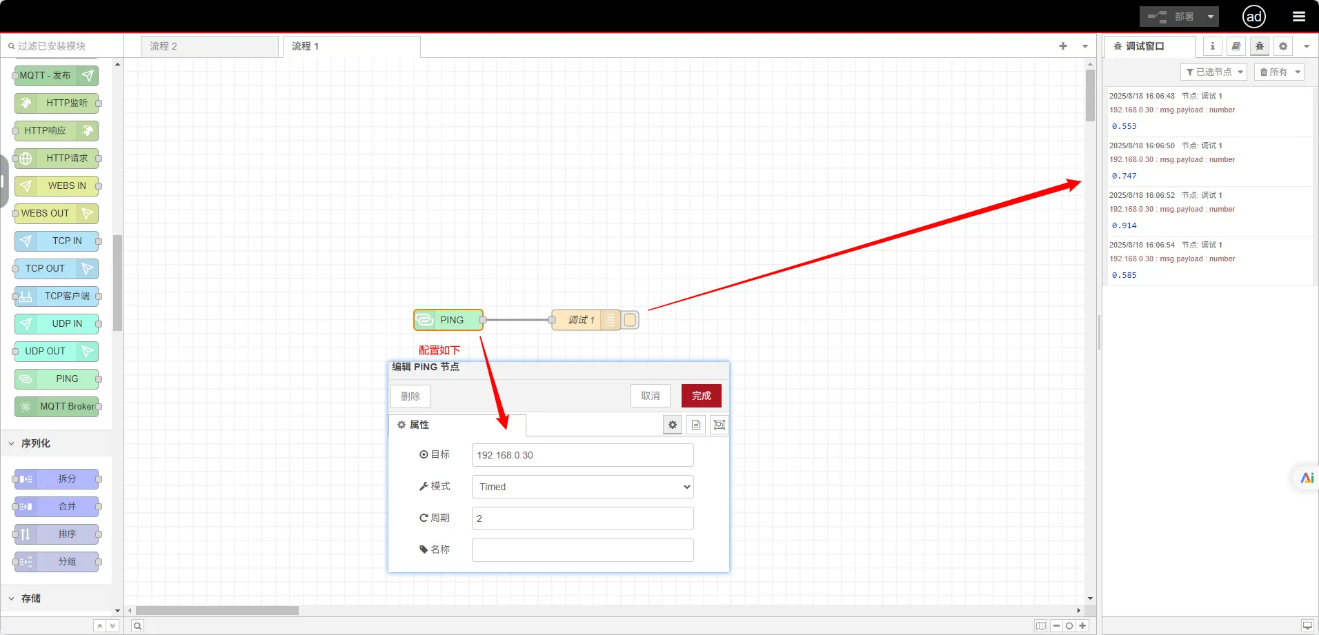

驗證局域網內從站和網關是否能PING通。使用PING節點填入從機IP，如果返回?cái)?shù)字表示網絡環境搭建成功。

網關配置

第一步：添加相關節點

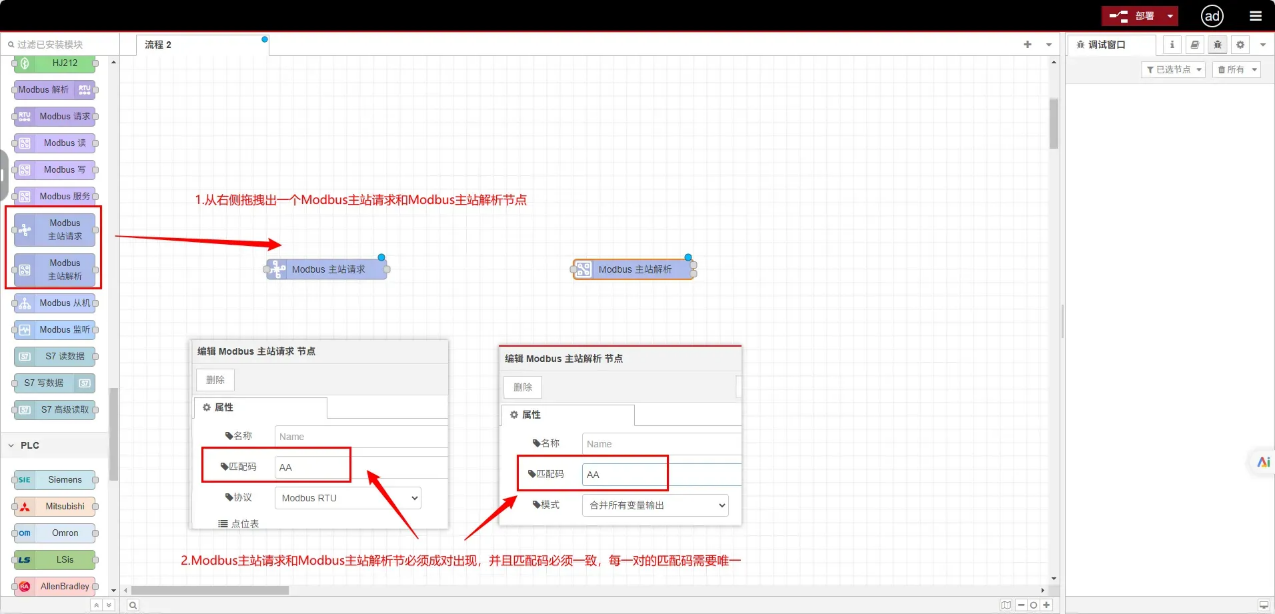

添加Modbus主站節點和Modbus解析節點。

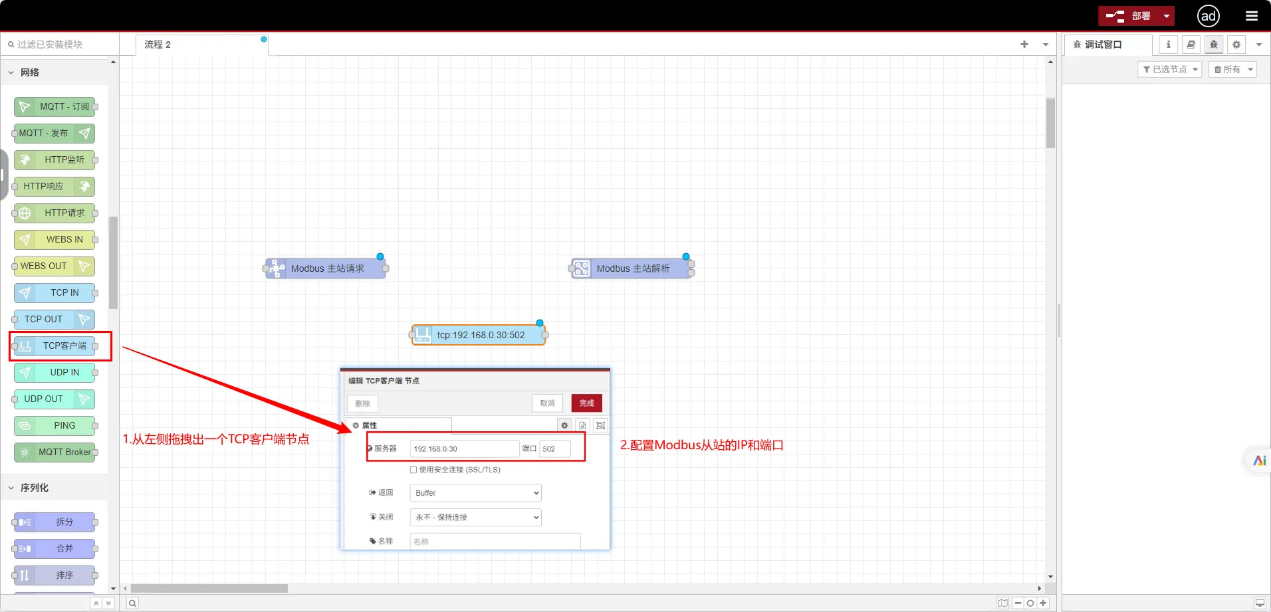

添加TCP節點并配置連接。

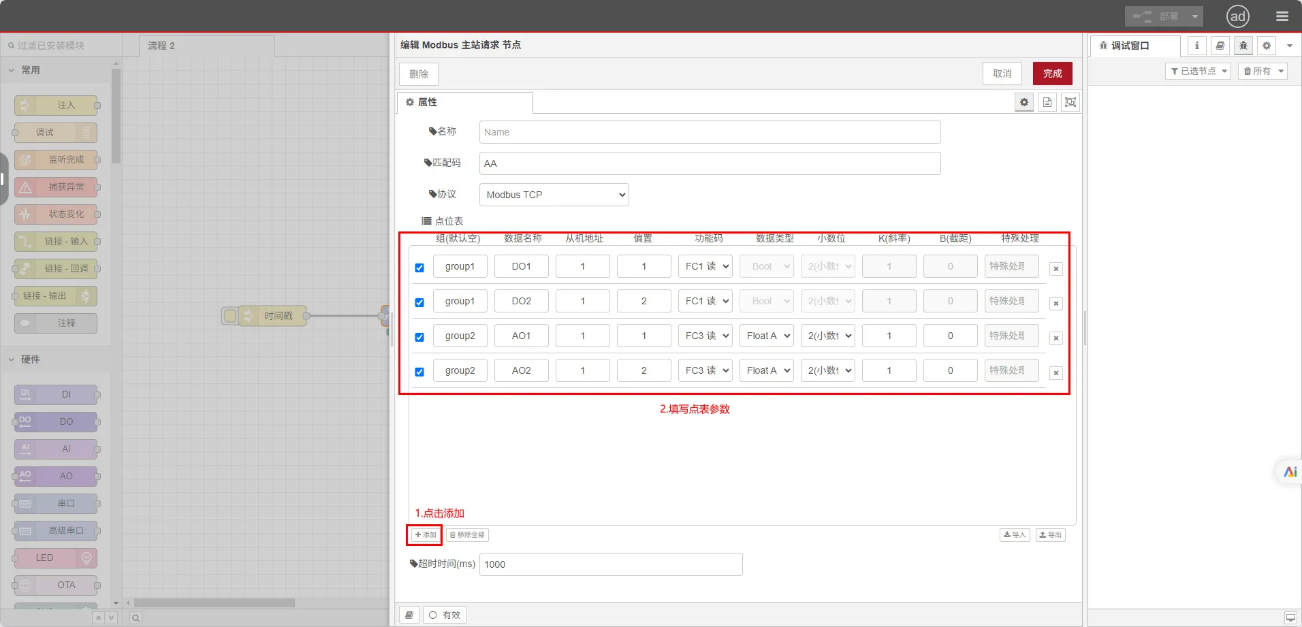

第二步：配置Modbus點位

第三步：測試

添加一個注入節點觸發流程工作一次。

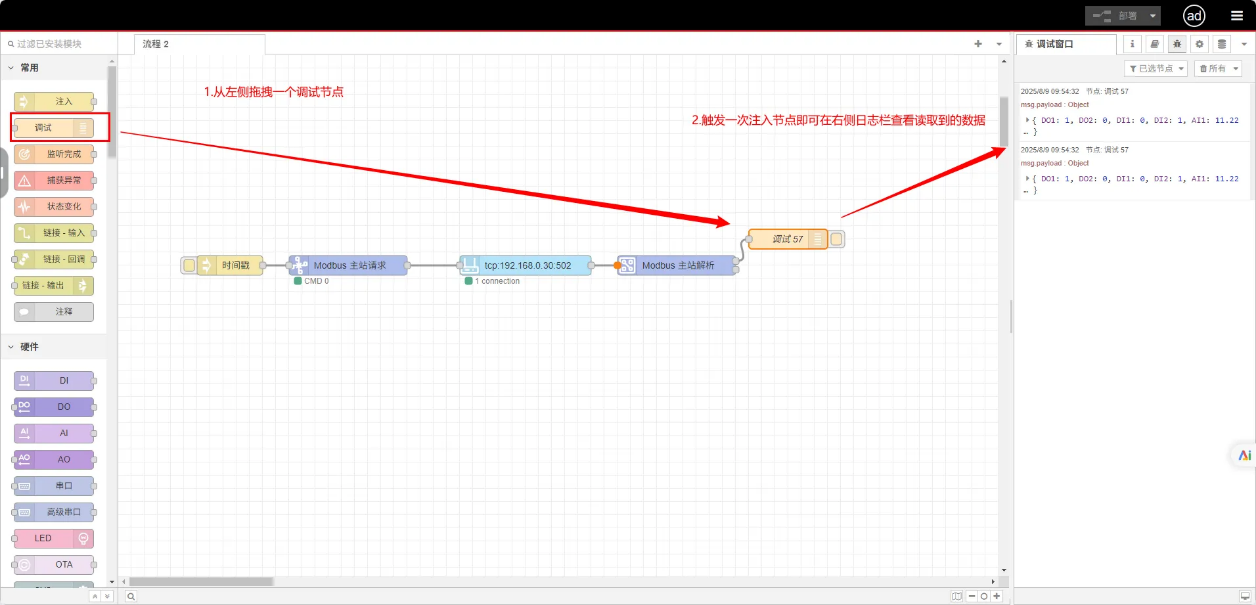

添加一個調試節點，即可實時查看采集數據。

擴展延伸

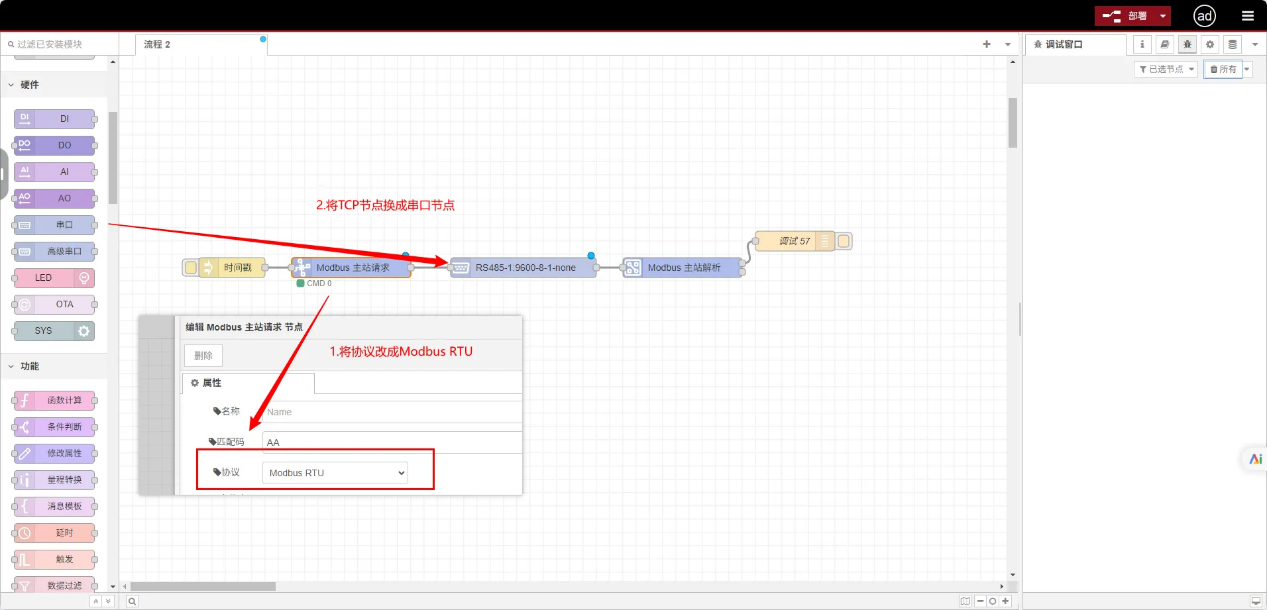

本文示例以Modbus TCP協議為例，如果使用Modbus RTU協議僅需將TCP節點替換為串口節點即可。

Modbus 寫數據

需求概述

本文主要實現的功能是：使用EG系列網關對Modbus TCP從站設備實現寫數據操作。本文選擇EG8200Mini作為演示載體，但文檔所述方法適用于EG系列所有網關。

準備工作

1.網絡環境搭建

Modbus從機參數（由Modbus從站設備廠家提供）：

如上所示，Modbus從站IP為192.168.0.30，EG8200Mini網關也需要更改LAN口IP為192.168.0.XX（XX可為1-255的任意值，注意IP不能沖突）。

2.驗證環境

驗證局域網內從站和網關是否能PING通。使用PING節點填入從機IP，如果返回?cái)?shù)字表示網絡環境搭建成功。

網關配置

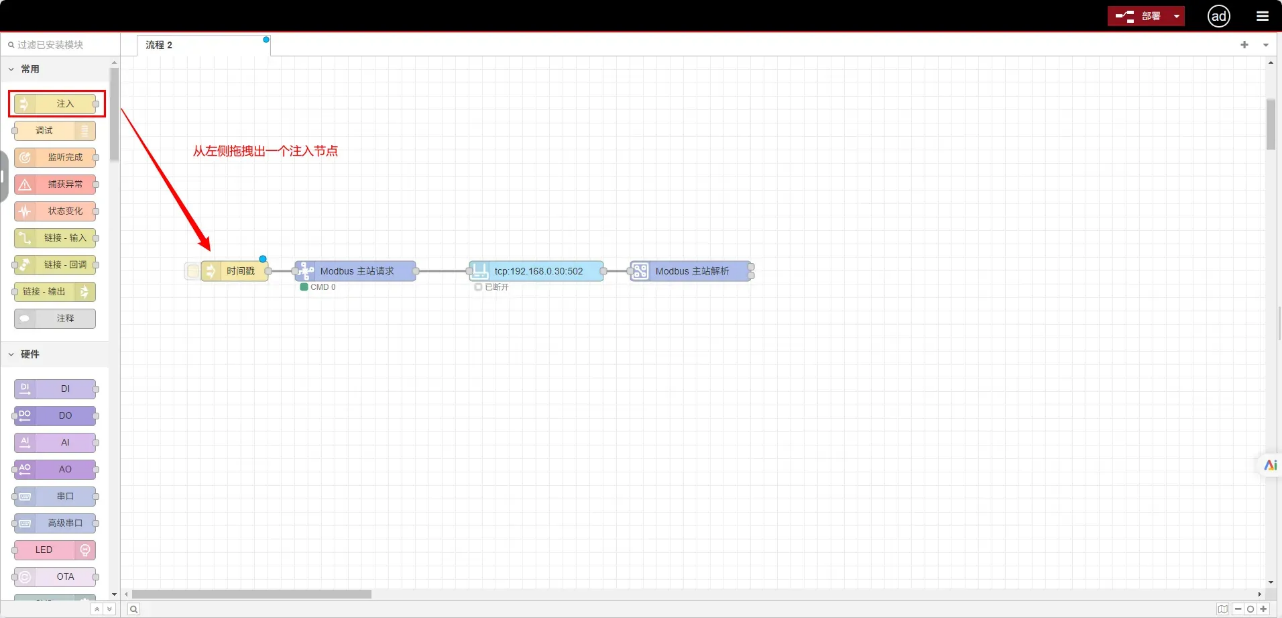

第一步：添加相關節點

添加Modbus主站節點和Modbus解析節點。

添加TCP節點并配置連接。

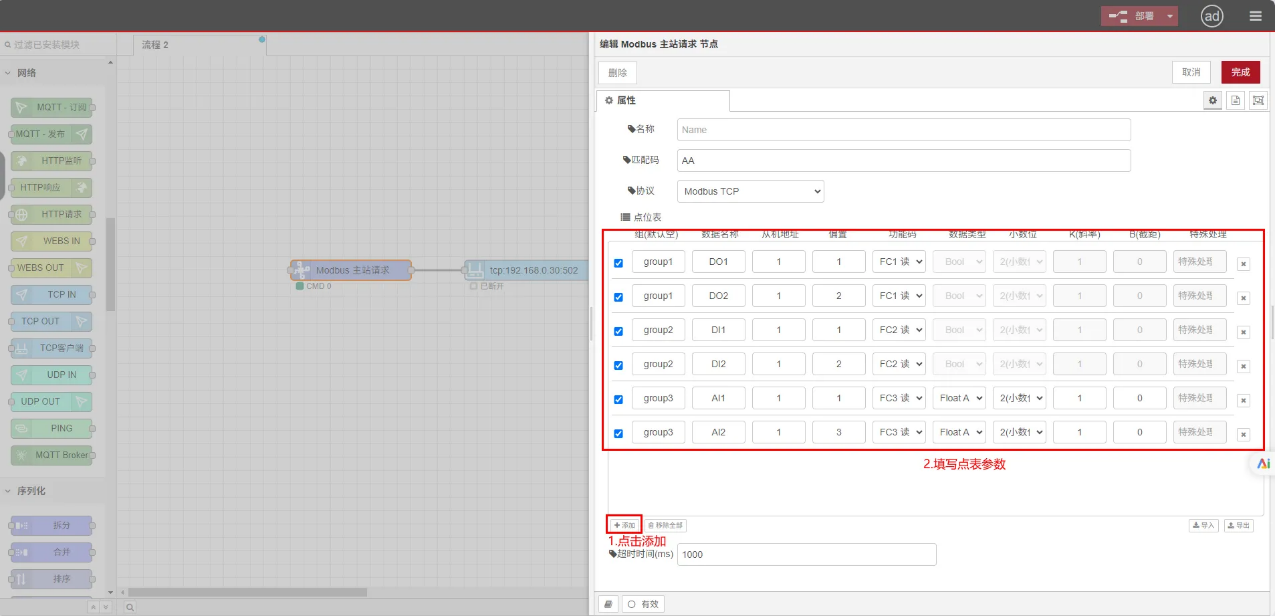

第二步：配置Modbus點位

第三步：測試

寫單個。

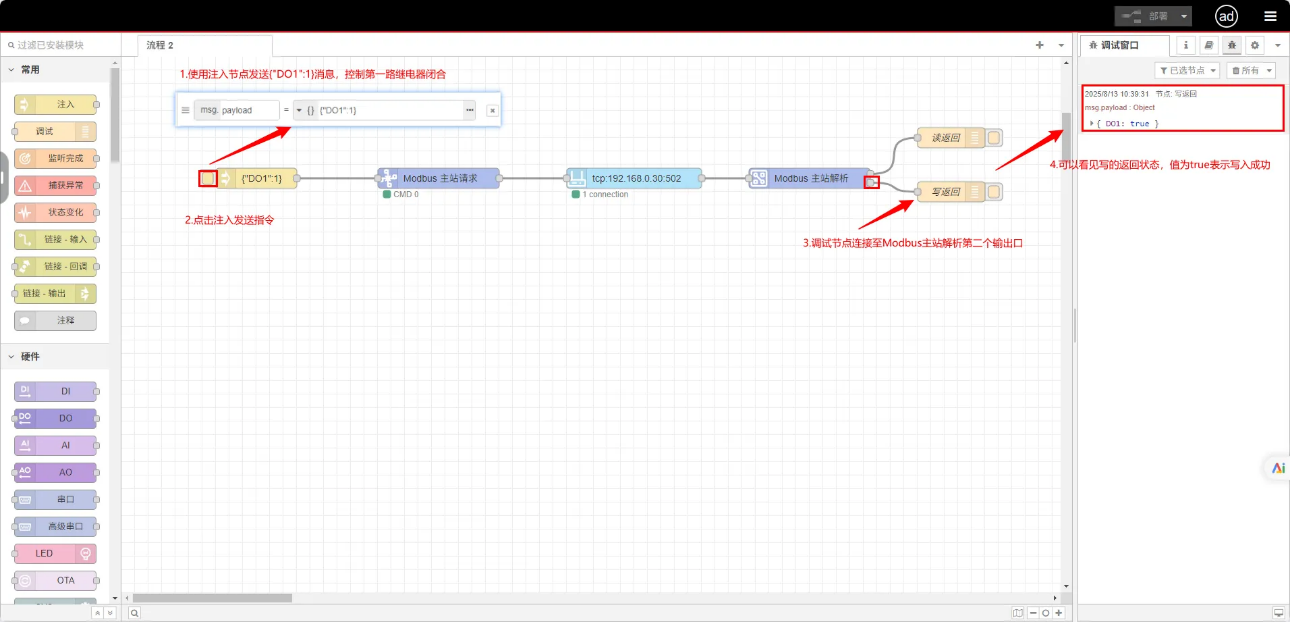

這里以寫“第一路繼電器”為例：

寫多個。

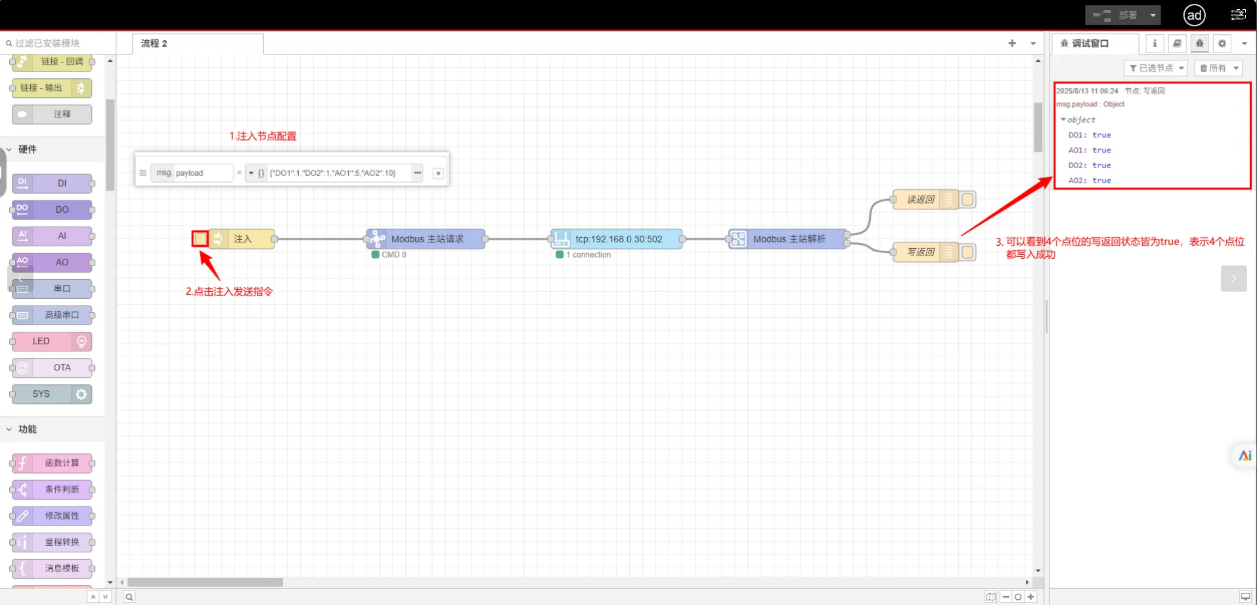

這里以同時寫入兩個線圈和兩個保持寄存器點位為例。通過注入節點發送一條包含四個點位的消息，如 {"DO1":true,"AO1":true,"DO2":true,"AO2":true}，實現四個點位的批量寫入。

擴展延伸本文示例以Modbus TCP協議為例，如果使用Modbus RTU協議僅需將TCP節點替換為串口節點即可。

詳情：Modbus 讀/寫數據
