本文主要實現的功能是：使用EG系列網關作為Modbus TCP從站，供外部Modbus TCP主站進行讀寫操作。本文選擇EG8200Mini作為演示載體，但文檔所述方法適用于EG系列所有網關。

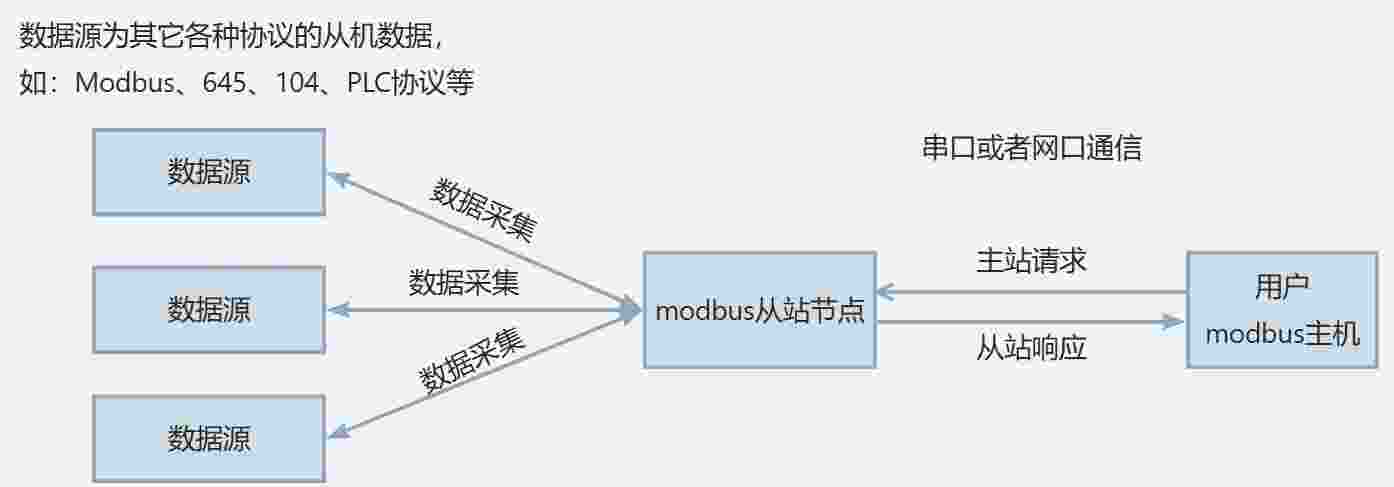

節點使用詳情查看： Modbus 從機（Modbus 從機節點支持Modbus RTU／Modbus TCP 協議。用于將網關采集到的其它數據轉換為符合Modbus協議的數據，以供外部的Modbus主站進行讀寫操作。）
網絡環境搭建
Modbus從站參數說明（EG8200Mini）：
192.168.0.31:502 | |||
站地址：1 | |||
名稱 | 功能碼 | 寄存器地址 | 數據類型 |
第一路線圈 | 0X01 | 00001(0X00) | Bool |
第二路線圈 | 0X01 | 00002(0X01) | Bool |
第一路開關量檢測 | 0X02 | 10001(0X00) | Bool |
第二路開關量檢測 | 0X02 | 10002(0X01) | Bool |
第一路保持寄存器 | 0X03 | 40001(0X00) | Float |
第二路保持寄存器 | 0X03 | 40003(0X02) | Float |
第一路輸入寄存器 | 0X04 | 30001(0X00) | UInt16 |
第二路輸入寄存器 | 0X04 | 30002(0X01) | UInt16 |

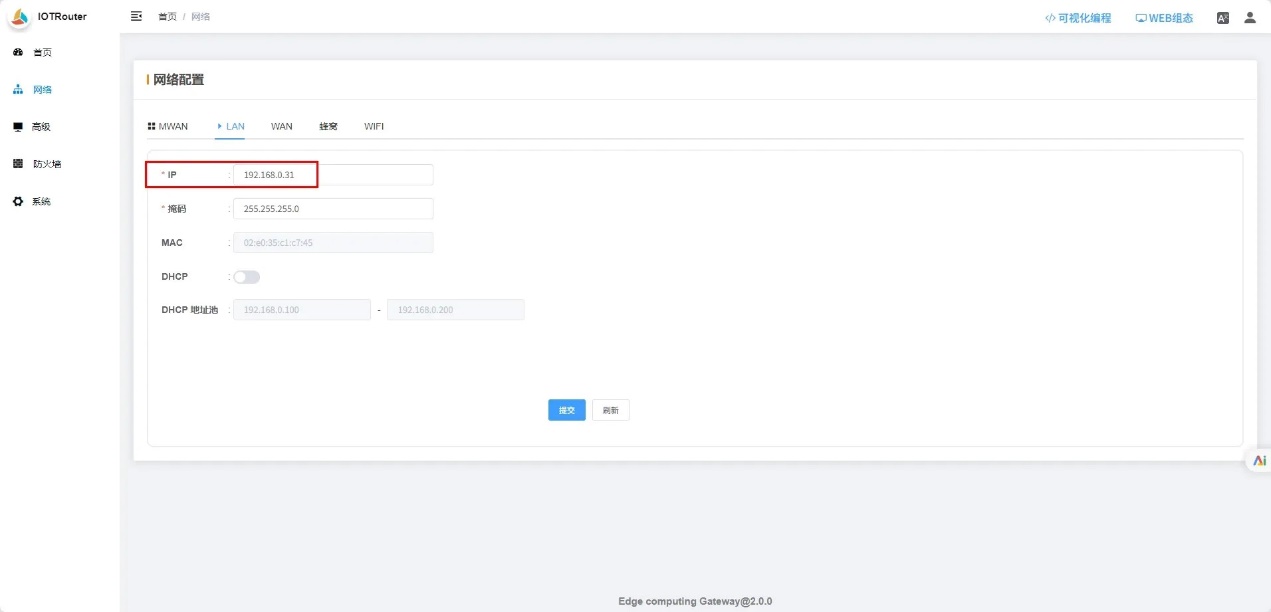

網關IP請根據實際需求設置，確保EG8200Mini和Modbus TCP主站位于同一網段。本示例使用LAN口作為通信網口，按上表所示配置如下：

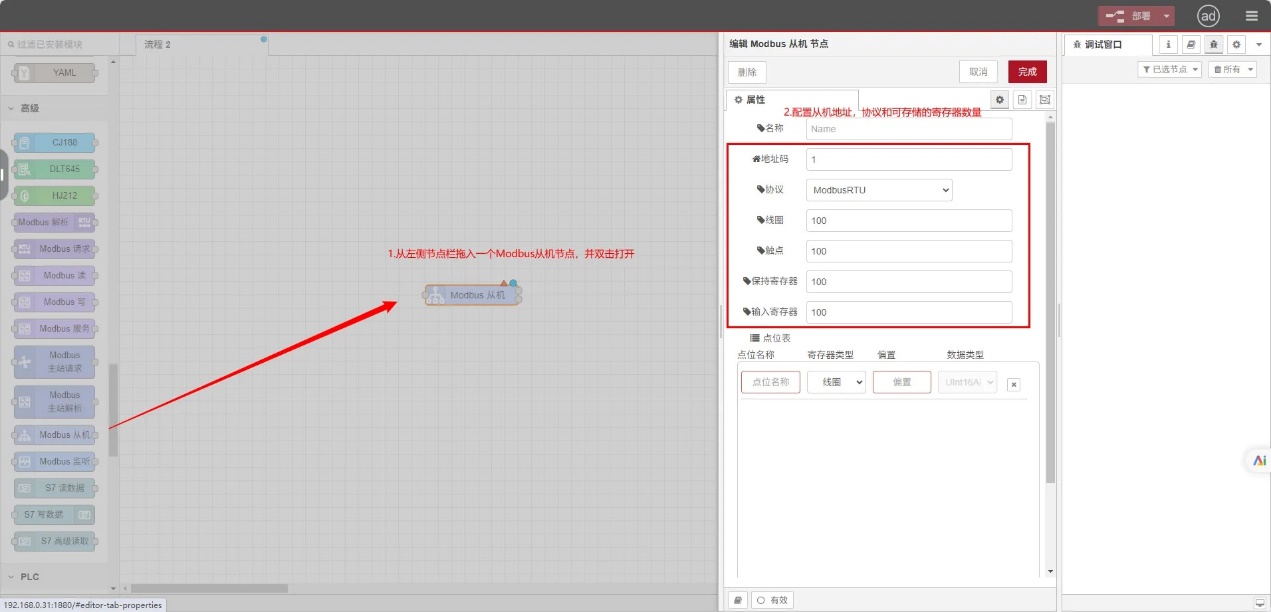

第一步：添加Modbus從機節點

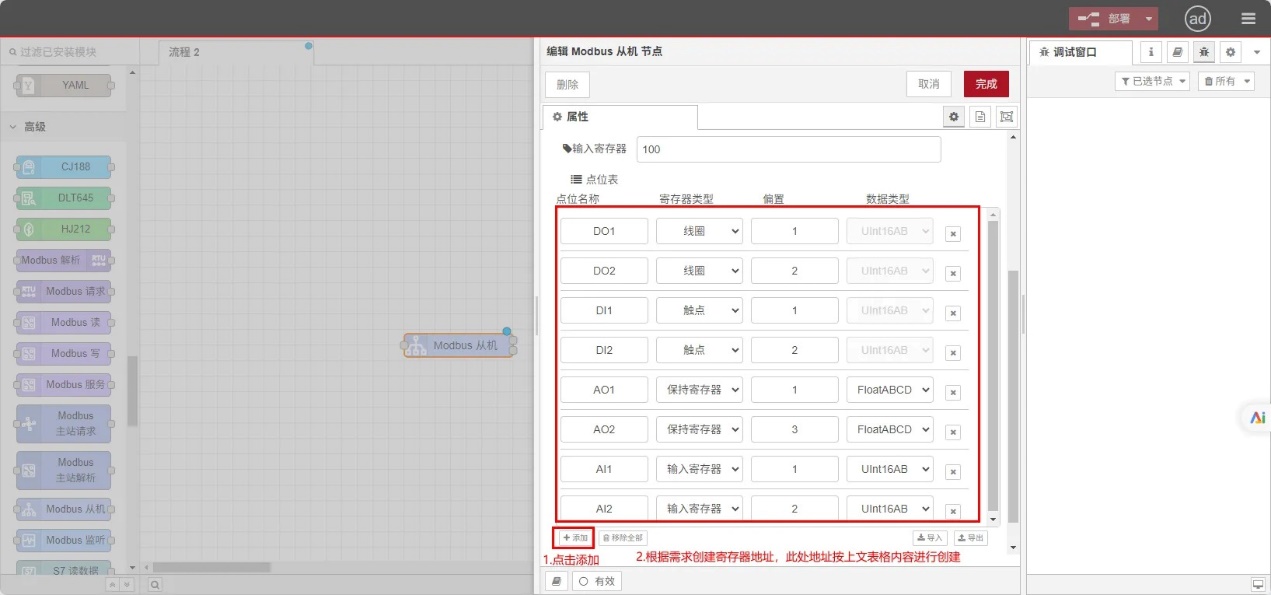

第二步：配置點位
配置線圈寄存器、觸點寄存器、保持寄存器、輸入寄存器。

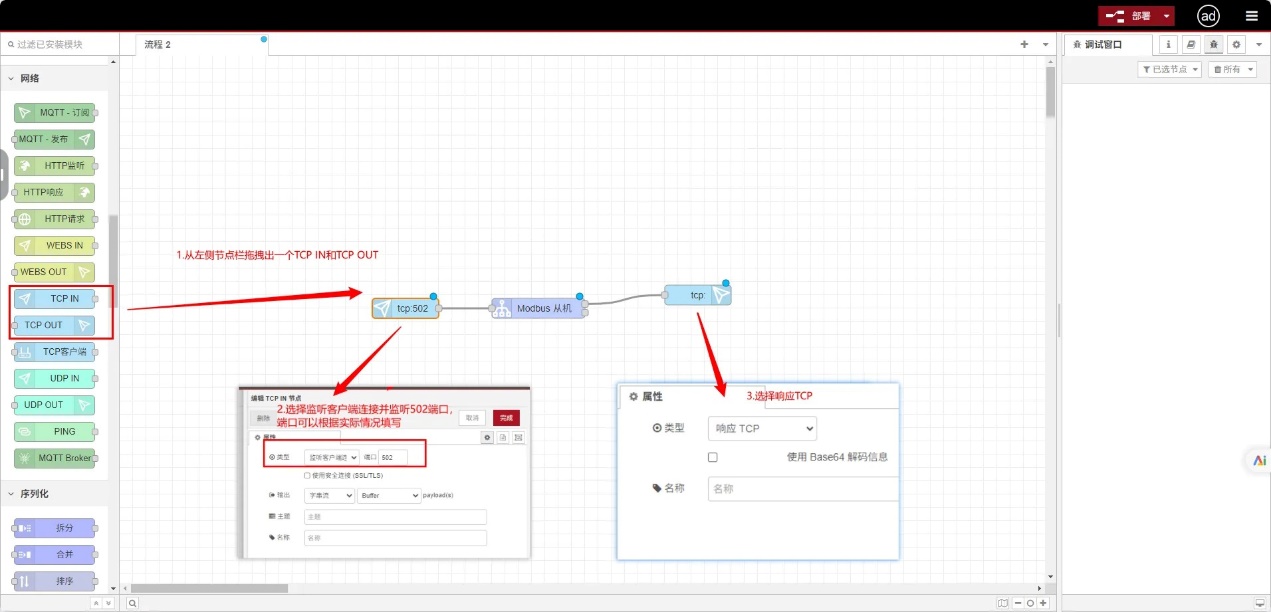

第三步：配置TCP
服務配置TCP監聽502端口。
第四步：測試使用
Modbus Poll軟件模擬 Modbus TCP 主站，進行數據讀寫測試。

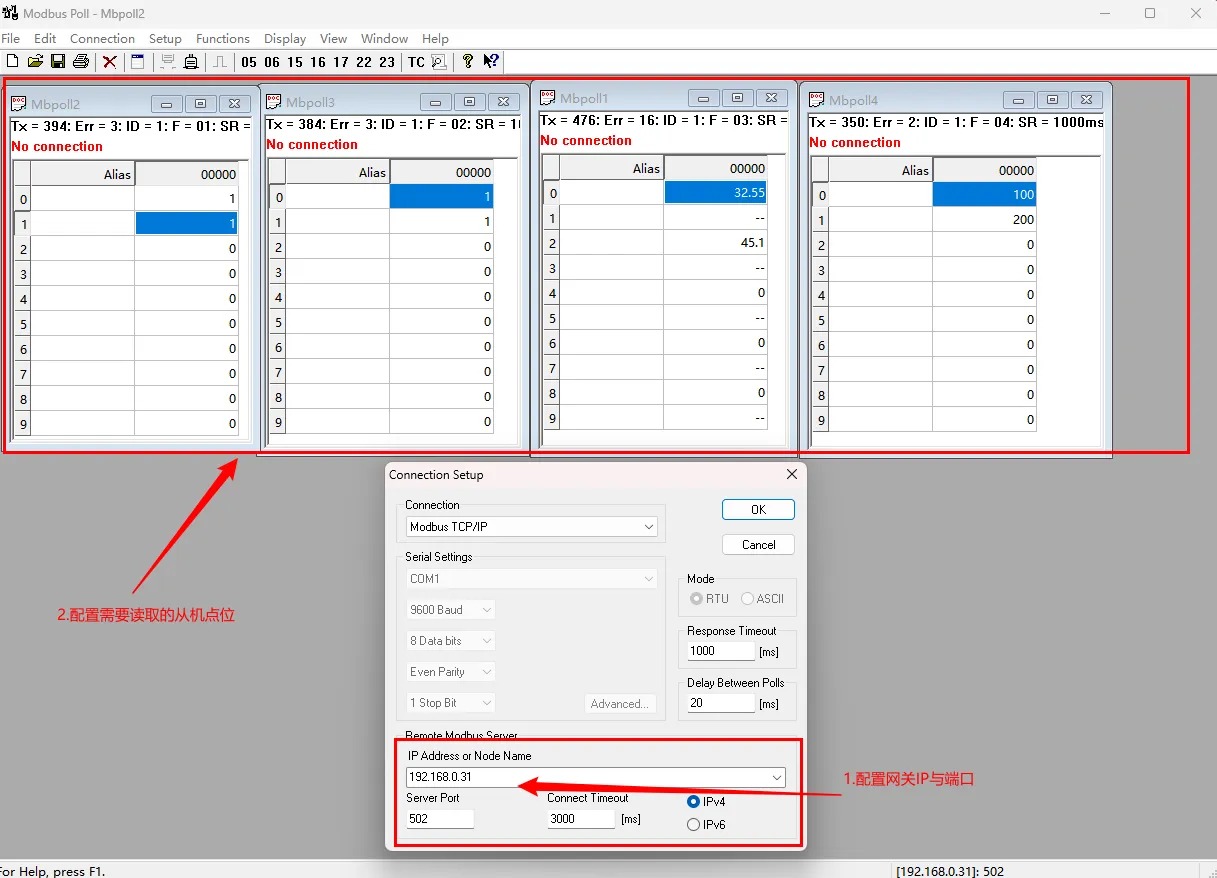

1連接配置與點位配置。

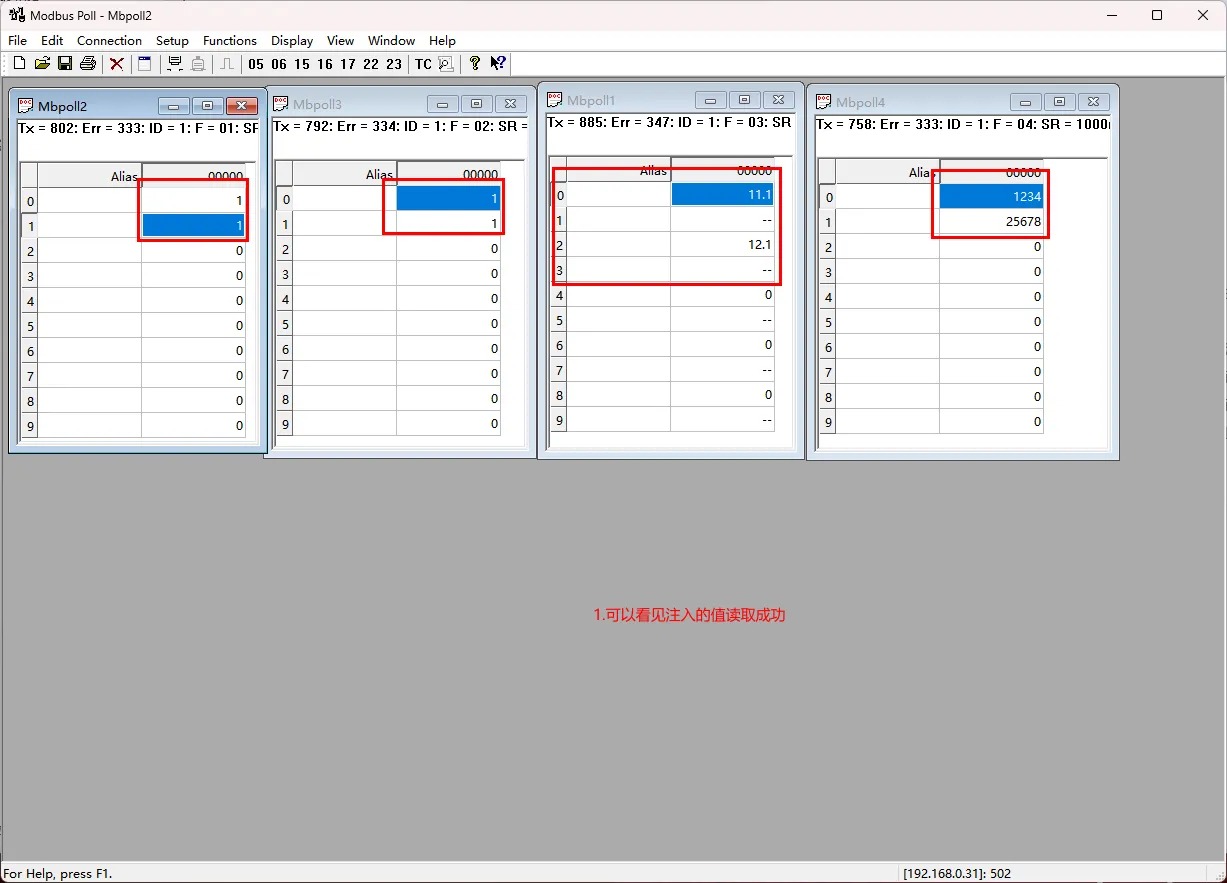

2讀取數據。

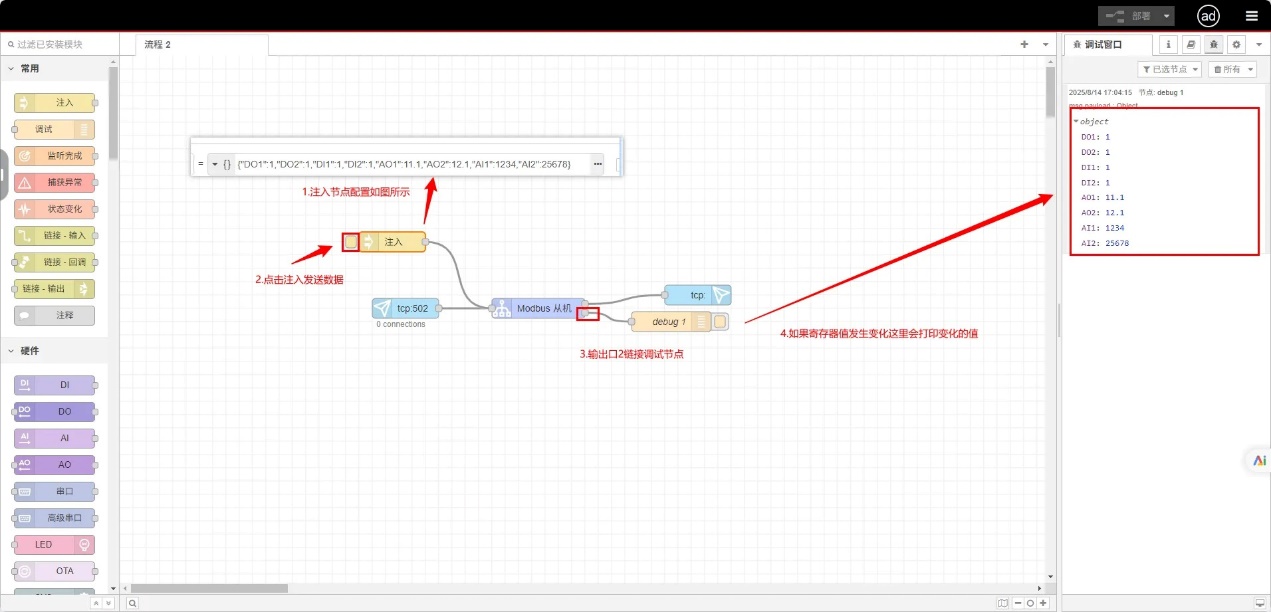

由于Modbus從站的點位默認值為0，此處通過注入節點修改數值。并使用Modbus Poll仿真軟件進行讀取測試，驗證數據是否能被正常讀取。

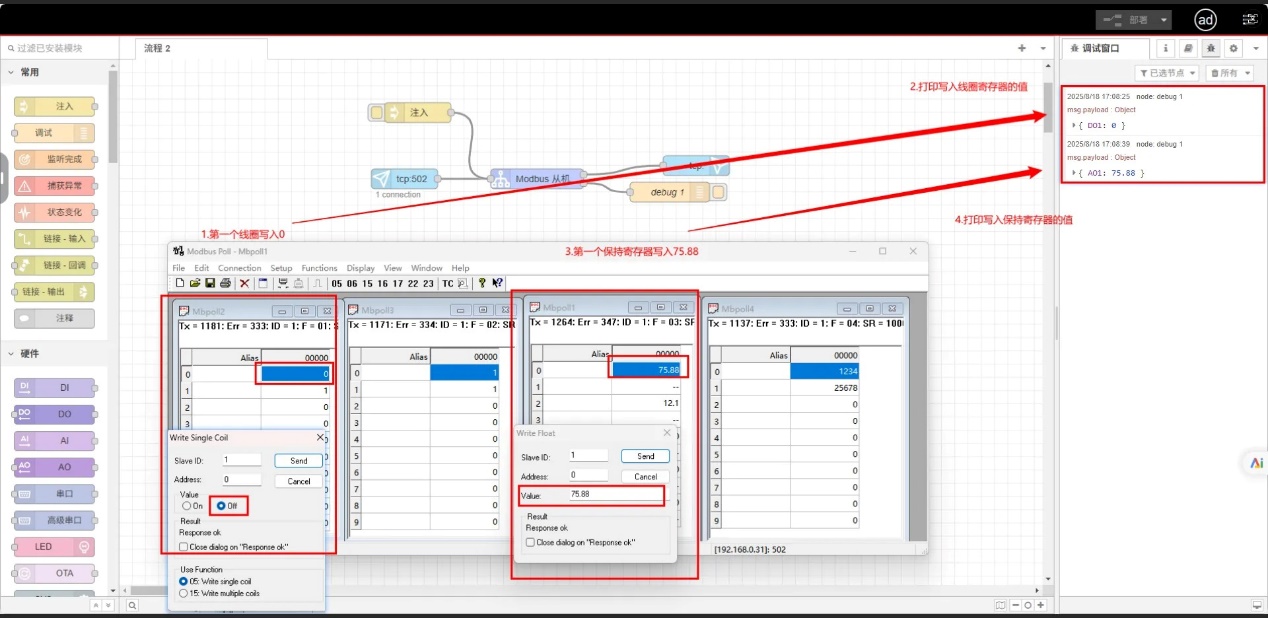

3寫入數據。
