前言：

闡述智能燃?xì)獗頍o(wú)線通信技術的發展現狀，分析 NB-IoT 通信技術應用在智能燃?xì)獗碇械奶攸c(diǎn)，指出應用 NB － IoT 通信技術的智能燃?xì)獗泶嬖诘膯?wèn)題( 缺少必要的交易鑒權機制、缺乏燃?xì)鈹?shù)據專業處理能力、技術成熟度不夠) 。智能燃?xì)獗硗ㄟ^(guò)內置網關解決了上述問題。指明內置網關的智能燃?xì)獗斫Y(jié)構及網關的結構及功能。內置網關具有信息安全保護功能，能夠進行通信鑒權和交易鑒權，具有專業的燃?xì)鈹?shù)據處理能力，能夠保證智能燃?xì)獗響?yīng)用程序的升級與電信運營商網絡升級的同步。探討智能燃?xì)獗砼c燃?xì)夤痉?wù)器的信息交互流程。

智能燃?xì)獗頍o(wú)線通信技術的現狀

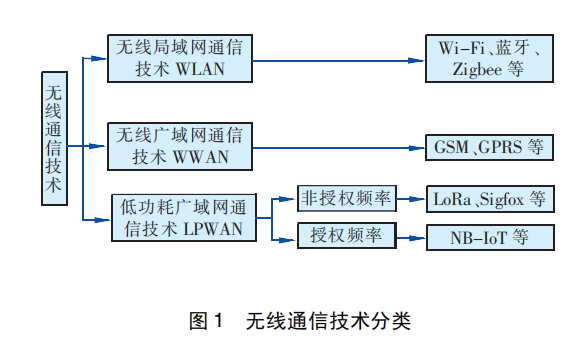

智能燃?xì)獗砜蛇\(yùn)用的通信技術包括有線通信技術和無線通信技術。隨著無線通信技術的進步，越來越多的智能燃?xì)獗磉x擇使用無線通信技術，克服了有線通信技術存在的線路敷設成本高、設備維護困難、網絡擴展性差等問題。當前在智能燃?xì)獗肀碇羞\(yùn)用的無線通信技術包括無線局域網通信技術( Wireless Local Area Networks，WLAN) 、無線廣域網通信技術( Wireless Wide Area Networks，WWAN) 以及低功耗廣域網通信技術( Low Power Wide Area Network，LPWAN) 3 類，無線通信技術分類見圖1。

在萬物互聯的大趨勢下，傳統的無線通信技術已無法滿足萬物互聯的需要( 廣覆蓋、低功耗、大連接等) ，急需開發出一種新的物聯網通信技術來實

現萬 物 互 聯。在 此 需 求 下，窄 帶 物 聯 網 ( Narrow Band － Internet of Things ，NB － IoT) 通信技術應運而生。NB － IoT 通信技術的出現源自于公眾電信運營商( 以下簡稱電信運營商) 、通信設備商、芯片設計商的共同努力，是一種全新的基于蜂窩網絡的窄帶物聯網技術，是 3GPP 組織定義的國際標準，可直接部署于已有電信網絡［1］。 2 NB － IoT 應用在智能燃?xì)獗碇械奶攸c(diǎn)

① 采用NB-IoT技術的通信網絡結構

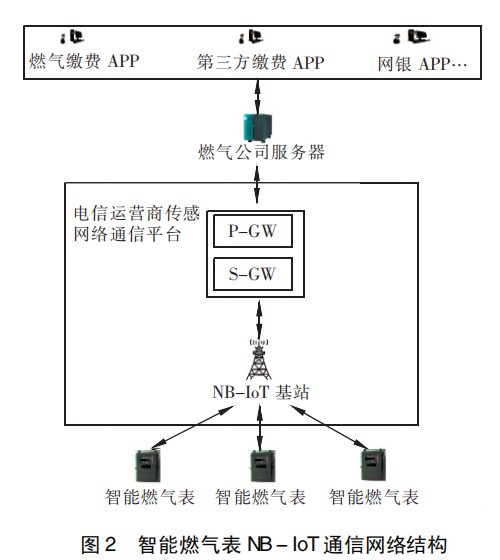

智能燃?xì)獗?NB-IoT 通信網絡結構見圖2。智能燃?xì)獗硗ㄟ^(guò)電信運營商傳感網絡通信平臺，能夠?qū)⒅悄苋細獗肀矶烁兄畔⑸蟼鳎瑫r(shí)接收燃?xì)夤?/p>

司服務器下發的控制信息。 NB － IoT 基站能夠?qū)崿F(xiàn)無線資源的管理( 如終端設備的入網鑒權等，驗證設備是否具有訪問網絡和系統的權利，防止非法設備接入網絡占用網絡資源) 以及對經過的數據流進行加密，并將加密后的數據通過網關處理后上傳。

電信運營商提供的網關包含服務網關( Serving Gateway，S － GW) 和分組數據網關( PDN Gateway，P － GW) 。S － GW 負責對智能燃?xì)獗硗ㄐ胚M(jìn)行管理，包括連接的建立和釋放，能夠?qū)崿F(xiàn)服務質量控制，儲存智能燃?xì)獗斫K端上下文信息( 包括智能燃?xì)獗斫K端的標志信息、通信網元地址等) 。P － GW 網關負責對外部數據網絡的連接進行管理，實現外部數據網絡的入網鑒權，實現電信運營商傳感網絡通信平臺與燃?xì)夤痉?wù)器的連接。

燃?xì)夤痉?wù)器對接收到的表端感知數據進行分類、計算等處理，并將處理后的數據信息存儲于本地，方便隨時調用。燃?xì)夤痉?wù)器通過對接收到的表端數據進行分析，實現對表端狀態的感知，進而實現對表端的管理。同時燃?xì)夤痉?wù)器能夠接收燃?xì)庥脩?hù)發來的查詢信息以及控制信息，實現對燃?xì)庥脩?hù)的服務和依據燃?xì)庥脩?hù)意愿對表端的控制。

② NB-IoT 應用在智能燃?xì)獗碇械膯?wèn)題

采用 NB-IoT 通信技術的智能燃?xì)獗硗ㄐ啪W(wǎng)絡與采用其他無線通信技術的智能燃?xì)獗硗ㄐ啪W(wǎng)絡相比，一個顯著特點是智能燃?xì)獗砼c運營商基站通信這一環節不需要獨立組網，即智能燃?xì)獗砟軌蚺c電信運營商傳感網絡通信平臺直接通信，保證了信息在傳輸中的通信安全，但存在如下問題。

a． 缺少必要的交易鑒權機制。NB － IoT 通信技術作為受控頻段的需付費的可靠通信技術，在其基站覆蓋的網絡內任何一個經實名認證的通信節點均有權合法通信，隨時隨地可以通過網絡識別其合法身份獲得通信權，保障通信安全。但缺少業務安全保障能力，不能對燃?xì)夤? 燃?xì)夤痉?wù)器) 和燃?xì)庥脩?hù)設備( 智能燃?xì)獗? 之間的燃?xì)饨灰椎暮戏ㄐ赃M(jìn)行識別，導致出現問題時燃?xì)庥脩?hù)或燃?xì)夤竞戏ê贤瑹o(wú)法正常履行，影響燃?xì)夤緲I(yè)務的正常開展。如攻擊者獲取 NB － IoT 基站通信權后，通過模擬燃?xì)夤痉?wù)器向智能燃?xì)獗戆l(fā)送非法數據，由于電信運營商傳感網絡通信平臺中的網關只能對通信進行鑒權，無法知道通信的對象是否合法，即無法實現交易鑒權，致使非法數據可以直接到達智能燃?xì)獗?，給智能燃?xì)獗肀矶藬?shù)據安全和燃?xì)馐褂冒踩斐赏{。因此除了對通信權進行識別外，還應當對燃?xì)夤竞腿細庥脩?hù)雙方交易權進行識別。

b． 缺乏燃?xì)鈹?shù)據專業處理能力。電信運營商傳感網絡通信平臺中的網關實質上屬于網絡管理平臺，可對網絡的建立和釋放進行管理，能夠保證燃?xì)鈹?shù)據在傳輸中的安全。但電信運營商傳感網絡通信平臺網關并無專門用于處理分析燃?xì)鈹?shù)據的功能，而出于商業機密考慮，燃?xì)夤疽膊幌Ｍ谌絽⑴c燃?xì)鈹?shù)據的處理分析，這就導致電信運營商傳感網絡通信平臺將傳輸來的所有數據全部傳輸?shù)奖矶耍杀矶诉M(jìn)行處理，對表端提出了更高要求，需要在表端內置專業的燃?xì)鈹?shù)據處理模塊。

c． 技術成熟度不夠。在實際應用中還需對 NB － IoT 通信模塊( 如通信協議等) 進行不斷升級優化，會對企業制品和已服役的產品產生影響，同時電信運營商網絡升級和 NB － IoT 模塊升級無法做到完全同步，容易出現電信運營商網絡升級后，因表端通信模塊未能及時同步升級，對燃?xì)夤菊I(yè)務開展造成影響，無法為燃?xì)庥脩?hù)提供高效、優質的服務。

3內置網關的智能燃?xì)獗?/h2>

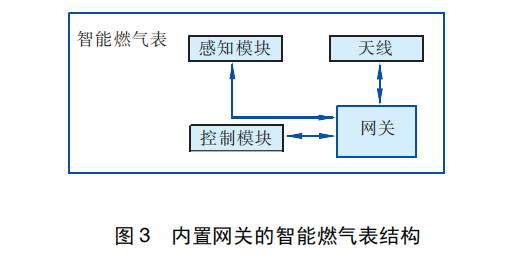

 ① 內置網關的智能燃?xì)獗斫Y(jié)構 NB － IoT 通信技術適合應用于智能燃?xì)獗淼耐?信，能很好地解決智能燃?xì)狻奥?lián)”的問題，與傳統無 線通信技術相比，具有無可比擬的優勢。但同時要 認識到，NB － IoT 通信技術缺乏對表端的管理功能， 在實際應用中需與內置網關的智能燃?xì)獗硐嘟Y(jié)合。 內置網關的智能燃?xì)獗斫Y(jié)構見圖 3。智能燃?xì)?表的網關與感知模塊和控制模塊相連，并外接天線。 網關可以處理感知模塊傳輸來的感知信息，包括流

量信息、溫壓信息、時鐘信息等; 同時能夠通過天線接收到燃?xì)夤痉?wù)器發送來的控制信息，如關閥信息、鎖定信息、充值信息等，網關對這些信息進行處理后傳輸給控制模塊，由控制模塊控制智能燃?xì)獗淼墓ぷ鳡顟B(tài)。

各單元功能如下。

a．主控單元: 用于接收及發送請求指令、控制指令和業務數據，實現表端感知信息的上傳和遠程控制信息、查詢信息的接收。主控單元與圖 3 中的感知模塊、控制模塊、天線交換數據，圖 4 中未出畫。

b．設備配置單元: 用于接收主控單元的控制指令以及向主控單元上傳請求指令，實現對智能燃?xì)獗砀髂K工作狀態的管理。 c． 通信協議適配單元: 用于將燃?xì)夤痉?wù)器下發的控制指令和業務數據信息的格式轉換為主控單元能夠接收的格式，以及將主控單元上傳的請求指令和業務數據信息的格式轉換為燃?xì)夤痉?wù)器能夠接收的格式。

d．標志管理單元: 實現網關標志、燃?xì)獗砘順?biāo)志、控制模塊標志、感知模塊標志以及網絡地址標志的統一識別，實現各類標志的讀取、配置等功能。標志管理單元將識別到的各類標志與網關接收到 NB － IoT 基站標志以及燃?xì)夤痉?wù)器標志在主控單元中進行比對，結合安全單元功能，實現通信鑒權和交易鑒權。

e． 狀態管理單元: 用于傳輸燃?xì)夤痉?wù)器獲取的網關設備狀態信息以及業務應用的狀態信息的請求指令，同時也可主動定期向燃?xì)夤痉?wù)器上

傳網關設備狀態信息指令以及業務應用的狀態信息指令，實現燃?xì)夤痉?wù)器對智能燃?xì)獗磉\(yùn)行狀態的感知

f． 安全單元: 安全單元主要負責防爆安全管理以及信息安全管理。防爆安全管理是對智能燃?xì)獗淼漠惓Ｓ脷鉅顟B(tài)進行識別，并將異常信息傳輸給主控單元，由主控單元決定采取的防范措施，最終保障燃?xì)庥脩?hù)的燃?xì)馐褂冒踩?。信息安全管理是?duì)智能燃?xì)獗斫邮盏降耐獠啃畔⑦M(jìn)行識別、過濾，防止非法的控制信息被錯誤執行，同時對上傳的表端感知信息進行加密，防止信息被竊取。

 g．時鐘同步單元: 時鐘同步單元與主控單元通信，用于接收主控單元下發的時鐘同步指令以及主動向主控單元上傳請求同步指令，保障智能燃?xì)獗?/p>

表端時鐘與燃?xì)夤痉?wù)器時鐘同步，以提高通信效率和保障計量公平。 h． 性能管理單元: 用于向主控單元傳輸自動檢測及維護的控制指令，同時傳輸由燃?xì)夤痉?wù)器發起的獲取網關性能數據的請求指令以及采集主控單元的性能參數。

i． 業務協議適配單元: 將主控單元下發的控制指令和業務數據信息的信息格式轉化為各管理單元能夠接收的格式，以及將網關內各管理單元發送的

請求指令和業務數據信息的格式轉換為主控單元能夠接收的格式。

j． 業務應用單元: 業務應用單元與主控單元通信，用于對網關內部的應用程序進行管理，包括應用加載、安裝、監控、卸載、啟用、停用、升級等，保障通信的正常進行，防止因電信運營商網絡升級而表端應用程序升級滯后造成無法正常通信。

③信息交互流程

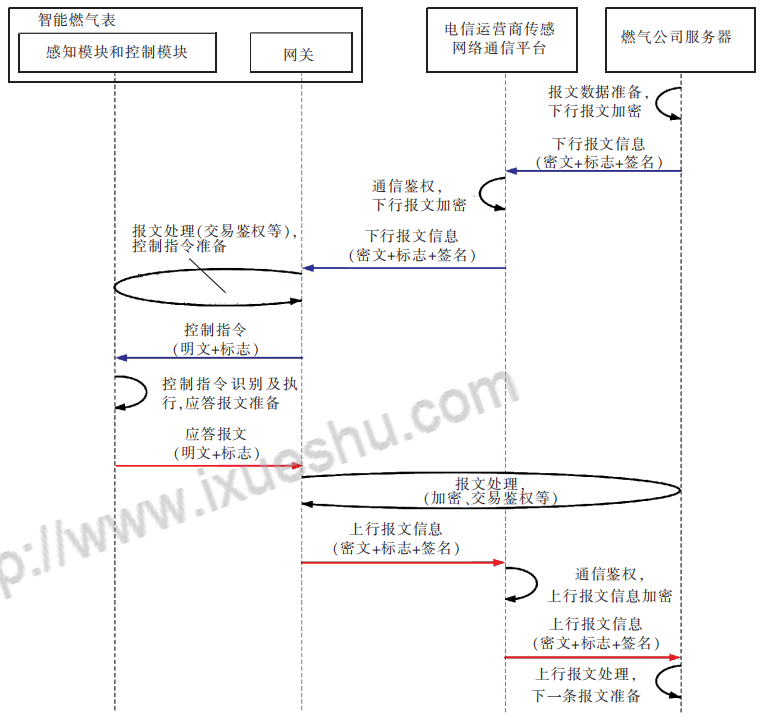

智能燃?xì)獗砼c燃?xì)夤痉?wù)器的交互信息包括上行報文和下行報文，上行報文是指智能燃?xì)獗硐蛉細夤痉?wù)器上傳的信息數據，下行報文是指燃?xì)夤痉?wù)器向智能燃?xì)獗硐掳l(fā)的信息數據。智能燃?xì)獗砼c燃?xì)夤痉?wù)器的通信分為主動通信和被動通信兩種，主動通信是指智能燃?xì)獗碓谔囟ㄇ榫诚? 如表端出現安全隱患等) 或定時向燃?xì)夤痉?wù)器上傳信息，被動通信是指燃?xì)夤痉?wù)器向智能燃?xì)獗戆l(fā)送信息后，智能燃?xì)獗聿畔蛉細夤旧蟼餍畔?。?nèi)置網關智能燃?xì)獗硇畔⒔换チ鞒桃?jiàn)圖5。

a． 燃?xì)夤痉?wù)器向智能燃?xì)獗肀矶税l(fā)送查詢、設置、控制等信息，可通過電信運營商傳感網絡通信平臺傳輸給智能燃?xì)獗?，這些信息稱為下行報文信息，下行報文信息經過兩次加密，最終由智能燃?xì)獗砭W(wǎng)關對下行報文信息進行解析、儲存，通過與感知模塊和控制模塊標志比對后完成交易鑒權，形成控制指令后下發至感知模塊和控制模塊，完成對智能燃?xì)獗淼牟樵?xún)、配置和控制。

 圖5 內置網關智能燃?xì)獗硇畔⒔换チ鞒?/p>

b．在感知模塊和控制模塊執行命令完成后，會形成應答報文，即反饋信息傳輸至網關，通過與燃?xì)夤痉?wù)器標志、IP 地址等比對后完成交易鑒權， 然后進行加密、存儲處理，形成上行報文信息，經由 電信運營商傳感網絡通信平臺二次加密后傳輸至燃?xì)夤痉?wù)器，由燃?xì)夤痉?wù)器對上行報文信息 進行解析、儲存等處理，為下一條報文作準備。

報文信息包含標志、簽名等特異性信息，用以完 成通信鑒權和交易鑒權，傳輸中的報文信息以密文 形式存在，用以保障通信信息安全。
