在許多實時監測系統中, 經常需要接收距離較遠的測控點 的數據, 如何可靠快速地實現現場數據的采集、數據的遠程傳輸 及輸出控制, 是這些監測模塊必須解決的問題。在追求低成本的 現代化設計中, 許多功能強大, 性能可靠的單片機隨之產生了。 本文就是基于功能齊全、性價比高的 C8051F021 單片機而設計 的數據采集模塊。

1模塊的硬件設計

1.1 硬件的總體結構

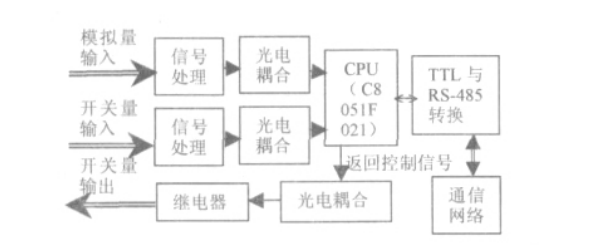

本模塊的硬件總體結構框圖如圖1所示

本模塊以 C8051F021 單片機為 CPU 控制單元的核心, 同 時還包括了數據采集、數據存儲、數據通信、光電耦合和斷電保 護等多種功能。由于 C8051F021 功能比較齊全, 因此使整個模 塊特別簡潔, 不僅減小了模塊的體積和功耗、大大節省了外圍設 備的開銷, 而且極大地提高了模塊的可靠性和穩定性。

1.2 模擬量采集單元

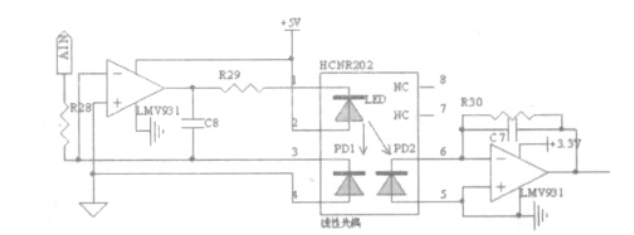

本模塊選用 C8051F021 的 ADC0 模 /數轉換通道作為模 擬量信號的采集通道。如通過溫度、濕度傳感器實時采集工作環 境 的 溫 度 、 濕 度 情 況 。 由 現 場 采 集 的 模 擬 信 號 傳 送 到 C8051F021 的 ADC0 輸入通道的過程中必然要受到外來信號 的干擾, 從抗干擾和保證采集信號的高線性度考慮, 在輸入端選 用了高線性度光耦 HCNR201, 對模擬信號進行一次隔離, 這樣 在較準確獲得有用信號的同時, 又去除了干擾成分。電路圖如圖 2 所示。圖中的前端運放 LMV931 構成負反饋放大電路, 抑制LED 中電流的變化; 后端運放 LMV931 構成 I/V 轉換電路。由圖 可知 VOUT /VAIN=KR30 /R28, 即輸出電壓與輸入電壓是呈線性關系 的, 且與 LED 的輸出光的強度無關。通過調整 R30 /R28 的值來調 整其電壓增益。R29 為 LED 的限流電阻, 兩個電容用于改善電路 的高頻特性。

1.3 開關量信號采集單元

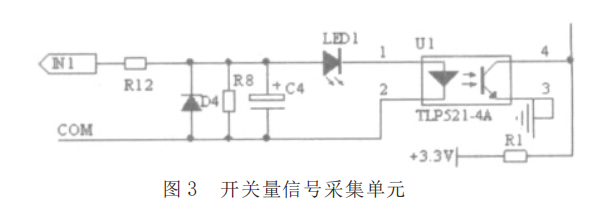

該采集單元適用于對具有開關量的信號進行采集, 如電路 的通電與否、水流的通過與否等開關量。電路如圖 3 所示。該采 集單元設計的是 220V 交流電壓輸入。設定當輸入大約小于交 流峰值一半時, 不給予響應。為了避免電氣特性及惡劣工作環境 帶來的干擾, 該處采用光電耦合對信號實現了一次電- 光- 電的 轉換。在進入光電耦之前又通過電解電容濾除部分尖峰脈沖, 同 時此電容又與分壓電阻形成放電回路, 這些措施有效地屏蔽了 信號傳輸過程中所受到的干擾。同時還安裝有 LED 工作指示 燈, 可以使用戶對每一通路的工作情況一目了然。

1.4 輸出控制單元

該單元是對現場采集數據進行分析后, 由上位機工作人員或單片機按預先設置好的反饋條件自動地給出控制輸出, 來控 制帶有光電隔離的固體繼電器 JGX- 1505FB, 進而驅動現場的 控制設備。同時也安裝有 LED 工作指示燈, 同樣可以對每一路 的工作狀況一目了然。

1.5 RS-485通信接口

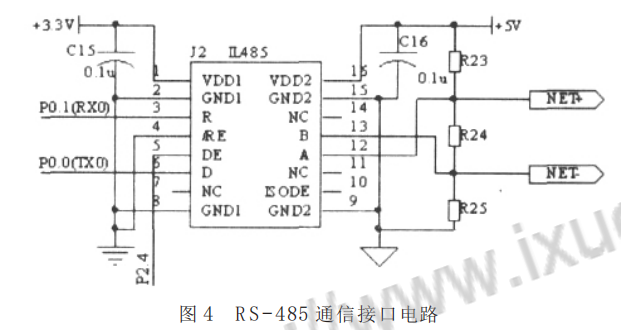

從目前解決單片機中長距離通信的諸多方案分析來看, RS- 485 總線通信模式由于具有結構簡單、價格低廉、通信距離 和數據傳輸速率適當?shù)忍攸c(diǎn)而被廣泛應用。因此本模塊采用 RS- 485 通信, 選擇 C8051F021 的 P0.0 和 P0.1 作為串行口的 TX0 和 RX0。從減少硬件的外圍設備考慮, 在電路中, 使用自帶 隔離的 RS- 485 接口芯片 IL485, 它采用雙電源供電, 在與單片 機相接端采用+3.3V 電源供電, 另一端采用+5V 電源供電。通過 單片機 P2.4 置 0 或置 1 來控制 RS485 接口芯片的 DE 使能 端, 進而控制通信數據的發送; 它的接收使能端 /RE 接地保持低 電平, 即發送使能無效時, 始終保持接收狀態。具體電路如圖 4 所示。與普通的 RS- 485 芯片相比, 它能防止高電壓雷電沖擊。 對一些環境比較惡劣的現場, 可直接與傳輸線相接而不需要任 何外加保護元件。

2模塊的軟件設計

模塊軟件采用匯編語言編寫, 主要由主程序模塊、數據采集 處理模塊、通信模塊、數據輸出控制模塊等組成。主程序的任務 包括各可編程器件、堆棧、各項參數等初始化。在初始化結束之 后, 立即開放中斷, 則判明中斷源后進入相應服務模塊( 如數據 采集、數據的發送和接收等) , 服務結束, 均返回主程序中的規定 入口, 等待下一輪循環。 數據采集模塊一般在現場工作, 由于現場工作的環境通常 比較惡劣, 以及各種設備引起的干擾較多, 使得采集的數據存在 一定的誤差, 除了在硬件上加強抗干擾措施外, 在軟件設計中也 采取了相應措施。通過分析誤差產生的途徑和原因, 將采集數據中的誤差按粗大誤差、系統誤差和隨機誤差進行分類, 并根據這 三類誤差的特點采用相應的處理策略: 首先采用去極值平均濾 波消除粗大誤差和隨機誤差的影響, 其次考慮傳感器等元器件 所帶來的系統誤差對采集數據的影響, 并根據系統誤差得到的 修正值形成表格, 通過查表消除數據中的系統誤差。 另外, 為了確保模塊的可靠性和穩定性, 還附加有掉電保 護, 系統復位等其它軟件功能。

3模塊的可擴展性和應用

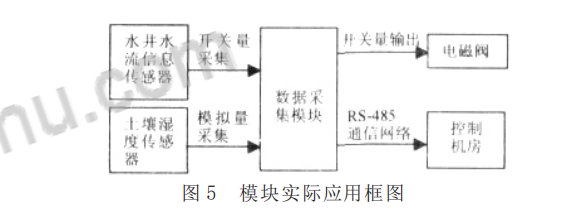

本文設計的是帶有 4 路傳感器等模擬量輸入、4 路帶光電 隔離的開關量輸入和繼電器輸出的數據采集模塊。本模塊選用 C8051F021 作為 CPU 的核心控制單元, C8051F021 有 64 個 管腳, 在本設計中有一部分管腳的空余, 可以利用這些空余的管 腳, 根據實際的需要進行其它功能的擴展。 本模塊的一個典型應用就是在滴灌控制系統中。由傳感器 采集土壤的濕度, 與滴灌的下限值進行比較, 來得到澆水與否的 命令。若為澆水命令, 則執行澆灌輸出控制命令, 通過繼電器驅 動給水電磁閥。同時由 4 路開關量采集水流信息, 從而得到澆灌 是否順利進行的反饋信息。與此同時土壤濕度傳感器實時采集 土壤的水分含量, 當超過滴灌的上限值時, 將執行關閉電磁閥的 輸出控制命令。如圖 5 的系統框圖所示。
