簡介：

通常我們所看到的電腦終端畫面中的參數 ：電壓、電流、頻率等均為數字信號，要將基礎參數轉換為數字信號需要經 過一個復雜的過程，這個過程簡稱模擬量通道，本文將就變送器采集基礎參數和模擬量傳輸對數字終端顯示的影響，簡析兩者之間 的關系，分析兩者之間在生產運行中的實際意義。DCS 作為火電廠集控運行的主界面，以其穩定性、可塑性、可 操作性、經濟性，成為了火力發電廠廣泛采取的一種集監控、報警、 事故處理、自動控制的為一體的控制模式，而數字信號作為 DCS 控 制的基礎，畫面數據顯示失準，將會給運行控制帶來很大的困難。 模擬量輸入通道的任務是把變送器采集的基礎參數如溫度、壓力、 電流等信號經信號調理電路轉換，多路模擬開關選擇，前置放大器 放大至 A/D 轉換器的量程范圍，經采樣保持，A/D 轉換，接口邏 輯判別，最終轉換為可供顯示的數字信號，這就是整個模擬通道的 整體過程。本文將從變送器入手，選取變送器中最簡單的一種電壓 變送器，以其運行異常分析對模擬量通道的影響。

1電壓變送器原理

交流電壓變送器是由電壓互感器、精密整流濾波、及 vi 轉換 電路所組成。電壓互感器把0v ～ 100v 的交流電壓變?yōu)樗枰慕?流電壓信號。精密整流電路把交流電壓信號放大并整流為相對穩定 直流電電壓。之后，vi 轉換器又將穩定的直流電壓信號轉變?yōu)楹愣?成比例的電流輸出。最終目的是將有效值為0v ～ 100v 交流電轉換 為4ma ～ 20ma 直流電流輸出（≤ 200Ω 負載）。

2交流電壓變送器輸出影響因素分析

在電力生產過程中，存在多種測量、監測、控制等儀表、變送器、 操作機構，它們之間因電壓等級、頻率、信號強度等不同，在運行 中會發生不同程度的干擾，有時可能會導致測量數據失真。另外一 個對各表計造成誤差影響的是對地電流，很多設備為保證運行安全 需要外殼保護接地，因各設備的接地點對地參考電勢不同，這勢必 導致接地環流流經變送器等儀表之間，對測量結果造成影響。

3解決措施

為解決因設備就地互相干擾和對地環流影響造成變送器工作異 常，導致經模擬通道后的數字信號指示失準，電廠必須采取相應的 防護措施，避免因干擾原因?qū)е码娔X端數字信號失真。影響干擾主 要有以下因素 ：干擾源，感應源，耦合路徑。對電廠設計施工布置 時考慮將各種設備、表計、傳動機構因外擾因素分開布置，而不考 慮生產實際需要，這顯然不現實，所以針對干擾源和感應源的單獨 布置措施無法實施，只能想辦法從耦合路徑上做文章。

3.1 保持變送器、儀表等電位

具體布置是優化全廠的接地系統，對特別容易受接地環流外擾 的的元器件采取相同的接地點布置，保證接地電勢相等，消除環流。 如發變組保護屏中的各種計量表計就采取的該種方式接地避免影響。

3.2 盡量少接地或不接地

這種方法在實際應用中意義不大，因?yàn)樵O(shè)備保護接地和屏蔽接 地都各自有其作用，因害怕接地環流導致誤差而取消接地明顯不現 實。而且很多設備因外部環境等因素影響可能導致腐蝕接地、浮冰 接地等，完全不接地從外部環境上來說也不現實。

3.3 采用信號隔離器

采用信號隔離器，即采用文章引言中所提到的信號調理模式， 斷開外部接地電流環路，從而消除接地電流對變送器傳輸效果的影 響。另外信號隔離器有多個通道和接口，還間接發揮著信號轉換分配、接口轉換等作用，使整個模擬通道運行方式更加靈活多變，經濟可 靠。信號隔離器的存在還用于限制下級回路的電壓、電流、頻率通 過保證電能質量保護下級控制回路，還對噪聲、接地、變頻器、電容、 電感等外部干擾有很大的抑制作用。

4事故處理

變送器的干擾會造成數字信號失真，而變送器的故障可能直接 導致數字信號無法顯示，因此研究變送器的故障判斷分析方法及處 理方式是很必要的。

4.1 故障判斷分析

（1）調查法?；仡櫣收习l(fā)生前的打火、異味、冒煙、誤操作、誤維修。

（2）直觀法。觀察回路的外部損傷、回路的過熱、各種開關的狀態， 及引壓管路有無泄漏。

（3）檢測法。a. 斷路法檢測 ：將懷疑有故障的部分與其他部分 分開來，查看故障是否消失，如果消失，則確定故障所在，否則可 以進行下一步查找。如智能變送器不能正常與 HART 遠程通訊，可 將電源從表體上斷開，用現場另加電源的方法為變送器通電進行通 訊，以查看是否電纜疊加過大的電磁信號而干擾通訊。b.替換法檢測： 將懷疑有故障的部分更換，判斷故障部位。如 ：懷疑變送器電路板 發生故障，可臨時更換一塊板，以確定原因。

4.2 變送器輸出過低或沒有輸出

4.2.1 原因

（1）變送器無電壓 ；

（2）線路連接松動 ；

（3）法蘭是有沉積物 ；

（4）法蘭是有泄漏；

（5）接插件不清潔，

（6）量程超出調校范圍，

（7） 敏感部件短路 ；

（8）插針連接不牢固 ；

（9）電路板有故障

（10）電 源無輸出。

4.2.2 處理

（1）檢查變送器的電壓，為24VDC 供電 ；

（2）正確接線 ；

（3） 拆開變送器法蘭，用清水沖洗污物 ；

（4）若法蘭 O 型密封圈損壞更 新后將法蘭重新連接 ；

（5）用酒精擦接插件 ；

（6）重新選用相應量 程變送器或更換相應量程范圍的敏感部件 ；

（7）更換敏感部件 ；

（8） 將插針連接牢固 ；

（9）更換有故障的電路板 ；

（10）更換殼體。

4.3 輸出過大

4.3.1 原因

（1）法蘭是否有過量沉積物 ；

（2）接插件不清潔，

（3）敏感部 件連接不可靠 ；

（4）插針連接不可靠 ；

（5）電路板有故障。

4.3.2 處理

（1）先用水沖洗，若不能清洗完全則拆開變送器法蘭，清洗污 物后重新安裝 ；

（2）用酒精擦接插件 ；

（3）將敏感部件連接可靠

（4） 將插針連接牢固 ；

（5）更換有故障的電路板。

4.4 電氣線路故障

由于線路的虛接、短接、斷開或接地等，造成測量的偏差或無 指示。可以通過測電源、量電阻、兆歐表測絕緣等方法。差壓變送 量程范圍一般都比較小，在使用中，由于其測量點與安裝點位置高 度差、安裝位置的左傾或右傾，將產生較大的附加誤差，但因線性

4 結果分析及結論

4.1 結果分析

度未發生變化，因此可采用在線調整零位的方法恢復其正常的 測量性能，將保證其在工業自動化與控制中的正確使用，確保生產 工藝正確、有效實施。

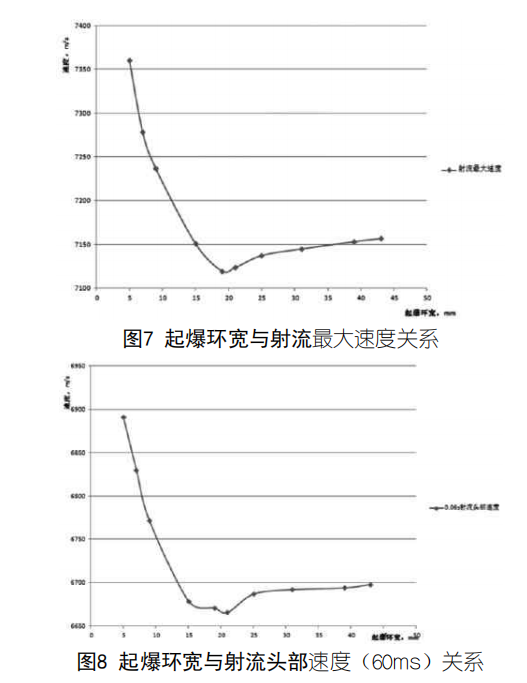

（1）通過上文計算可以看出環形起爆系統中隨著起爆環環寬增 大射流最大速度和射流頭部速度先下降后回升。

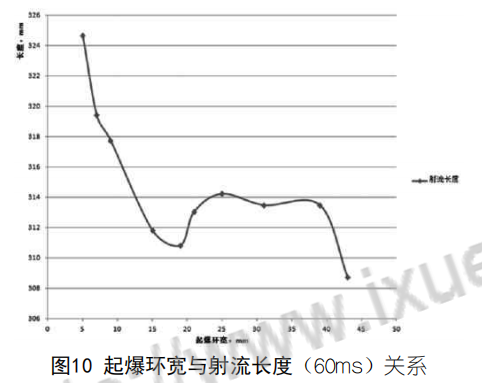

（2）射流長度隨起爆環環寬增大先逐漸變短然后回升。

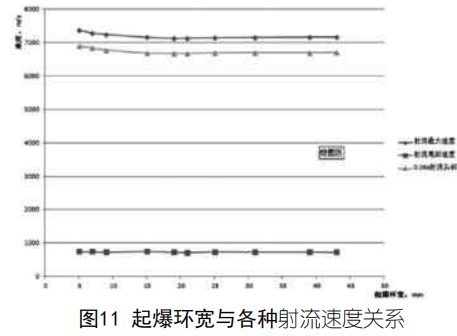

（3）通過分析可知，環形起爆系統中在一定條件下通過調整起 爆環寬度可以很大程度影響聚能裝藥射流的形成，10種方案中射流 速度高低相差3.37%，射流長度相差5.16%。

（4）環形起爆系統在起爆聚能裝藥形成射流時，通過改變起爆 環寬度來控制爆轟波在炸藥中的傳播形狀，從而改變爆轟波對藥型 罩的入射角、作用于藥型罩上壓力，從而控制藥型罩壓垮速度及壓 垮角，影響射流速度。

4.2 結論 一個性能良好的聚能裝藥不僅應有足夠大的射流速度，而且它 的射流速度梯度分布和質量分布都應比較合理。而射流參數和裝藥 的爆轟波形有密切的關系，因此在聚能裝藥波形設計中應根據射流 參數的具體要求，提出合理的環形起爆系統起爆環寬度指標。
