一、應用框圖

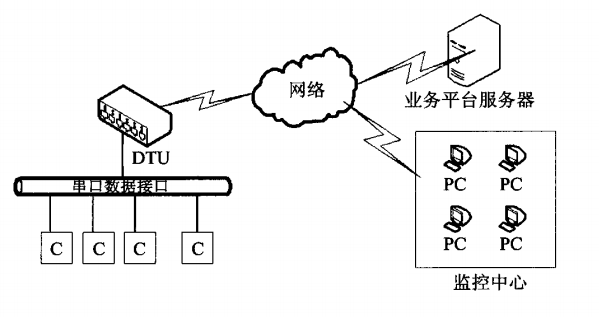

DTU應用框架圖如圖1所示，DTU與節點C通過有線低速的方式通信，最終由DTU 匯總數據，向業務平臺服務器發送。節點C上傳的數據稱為業務數據，DTU 只負責傳輸，不做任何處理；而發往監控中心的數據稱為控制數據，主要報告自身的運行狀態，與此同時，控制中心也可以對DTU 下控制指令，讓它執行如下線、重新登錄和重啟DTU等命令，達到監控的效果。

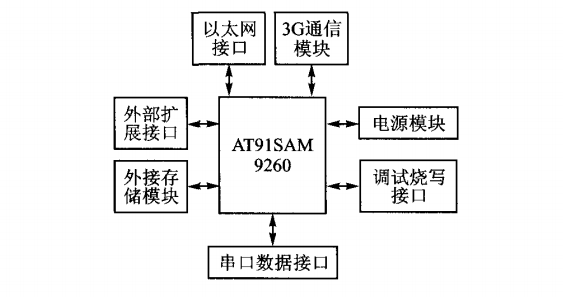

DTU結構圖DTU結構圖如圖2所示，本次設計采用Atmel公司的AT91SAM9260，該處理器是ARM926EJ—S內核的工業級微處理器]，有大量豐富的外設接口，是一款經典的ARM9處理器，能夠滿足DTU 的處理需求。尤其重要的是，它支持Linux操作系統，為整套DTU 的穩定性提供了保障，提高了開發的便捷性。

串口數據接口為工業中常用的RS一232與RS一485 接口，是業務數據的來源。而網絡接口則是常用RJ45接口和3G網絡接口，3G網絡選用中國電信的EVDO 網絡，速度快、穩定性好，可以滿足DTU 不同場合的應用。為了滿足擴展的需求，還預留了USB接口、話筒與聽筒接口，可以一鍵撥打電話。為了DTU可以更加完美地運行Linux操作系統，外接SDRAM 和Flash芯片，保證足夠的內存和存儲空間。

二、硬件設計

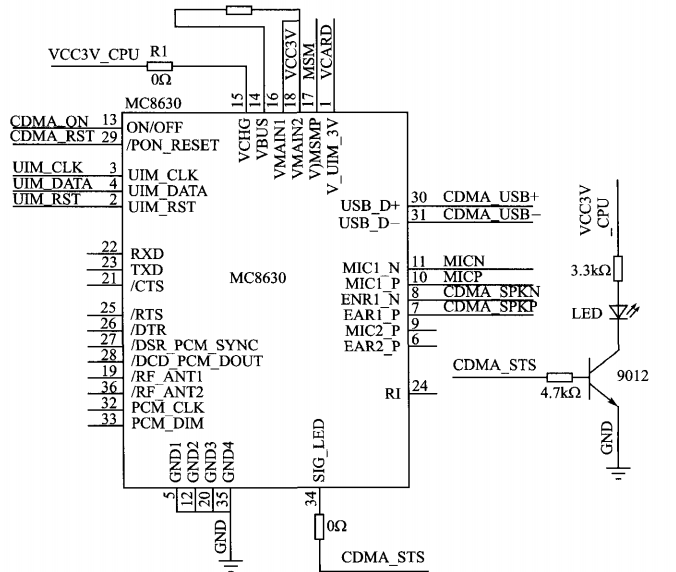

圖3為3G模塊硬件連接圖、本設計采用的是中興MC8830模塊，該模塊支持中國電信的EVDO網絡。

UIM CL.K、UIM_DATA 和UIM RST分別與UIM卡的對應引腳連接。本電路采取靈活方式控制模塊的開關，R1 為0 Ω電阻，如果不焊接該電阻，在關閉狀態下向ON/OFF引腳輸出一個持續1.5～2 s 的低電平脈沖，即可開啟模塊。如果在運行狀態下收到這樣的脈沖，則模塊關閉;如果接上R1，模塊則會自動開啟，即使通過ON/OFF 引腳關機，關機之后模塊仍然會自動開啟【】。大多數情況下，DTU運作的時候，模塊都需要運作，故實際應用中焊接上R1。?MC8630 與芯片采用USB 通信方式，以保證3G 網絡速度不受限制，故模塊的USB_D-和USB_D＋引腳連接AT91SAM9260 的USB＋和USB-，為了保證USB的正常工作，需在VBUS引腳加上5 V 的電壓。?為了與外界更好地交互，MC8630。

 模塊留出一個控制LED的引腳——sIG—LED，當模塊上電正常工作之后，該引腳會在3S左右翻轉一次電平，配合LED的電路實現閃爍；而當模塊撥號上網發送數據的時候，翻轉頻率會變?yōu)?S，所以LED 是非常好的交互接口。為了保護該引腳，使用NPN 型三極管來輔助驅動LED，防止LED燈電流過大損傷模塊。

三、軟件設計

3．1 M2M 協議介紹M2M(Machine—to—Machine／Man)是一種以機器智能交互為核心的、網絡化的行業應用與服務。它通過在機器內部嵌入通信模塊，以網絡通信為接入手段，為客戶提供綜合的信息化解決方案，從而滿足客戶多方面的信息化需求。中國電信的MDMP(M2M 協議)是一個非常龐大而且復雜的協議，它的主要特點如下：①終端號與IMSI號唯一綁定：每個終端通過唯一的M2M 卡登陸M2M 控制平臺。②心跳機制：周期性地向平臺發送心跳消息，告知平臺終端的連接狀態。
