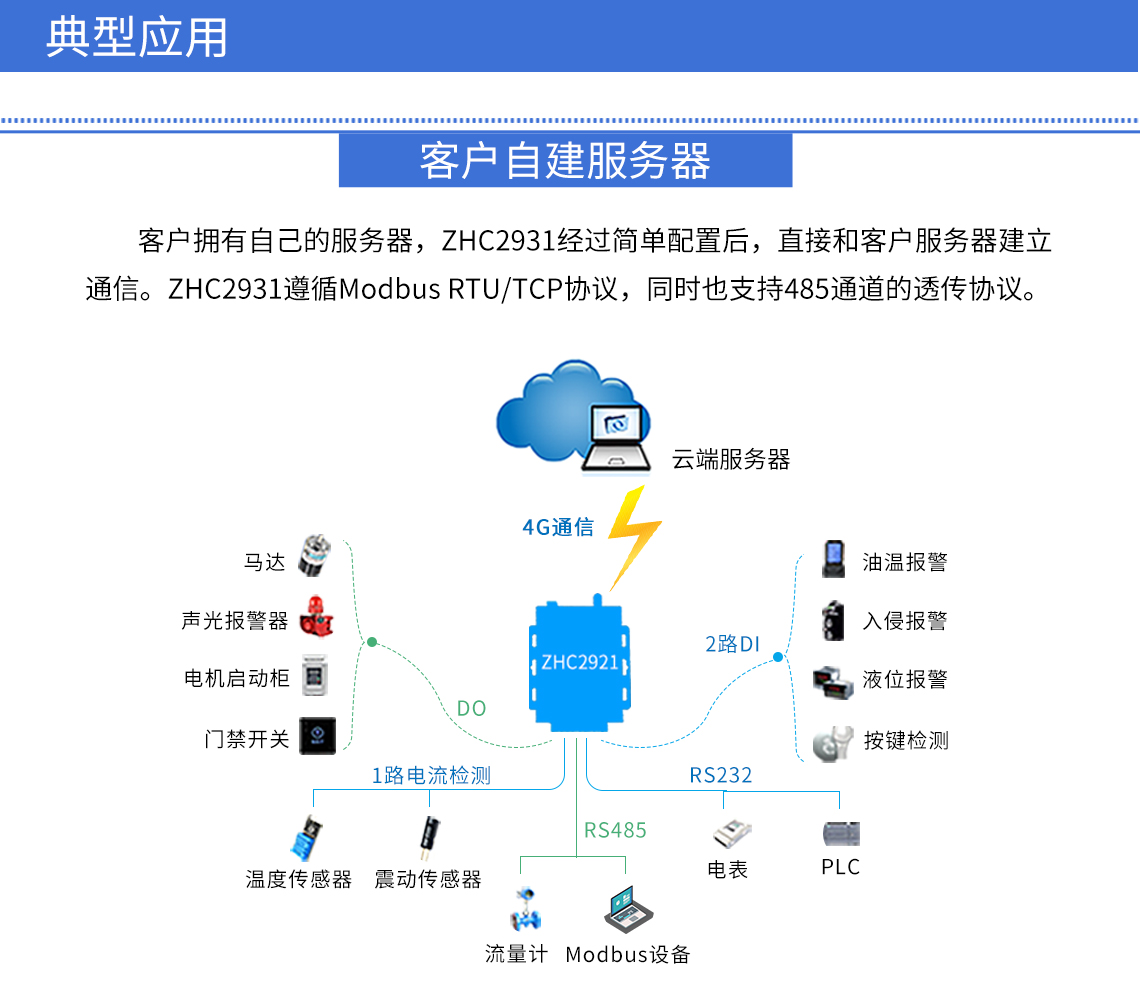

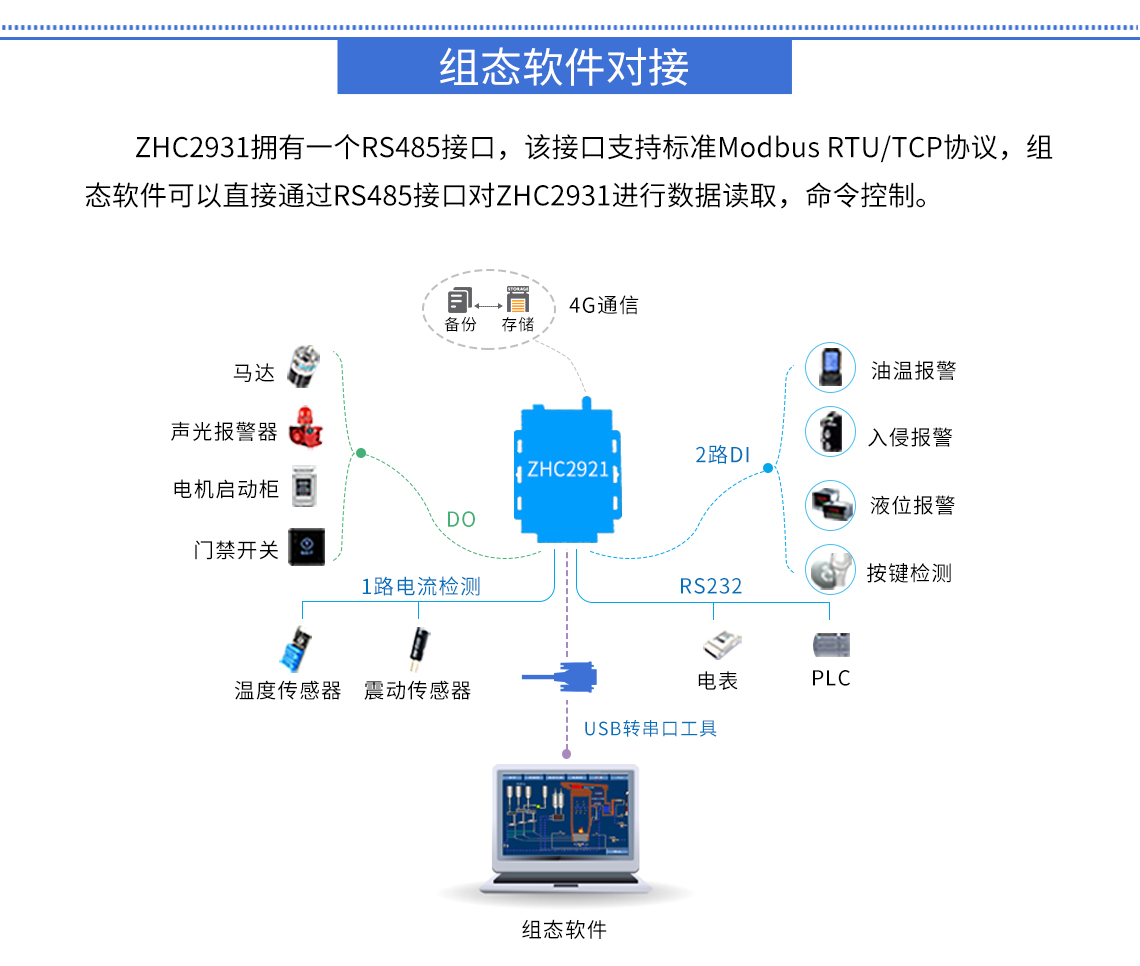

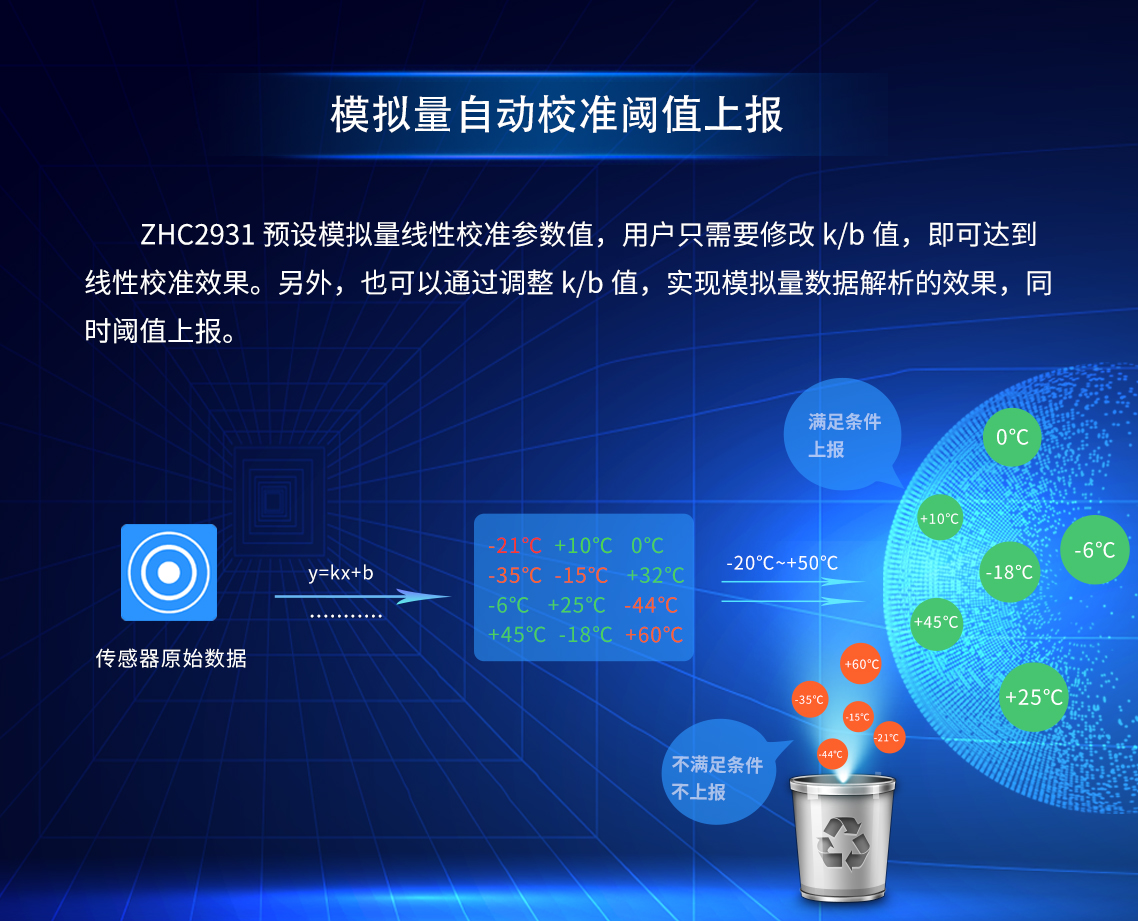

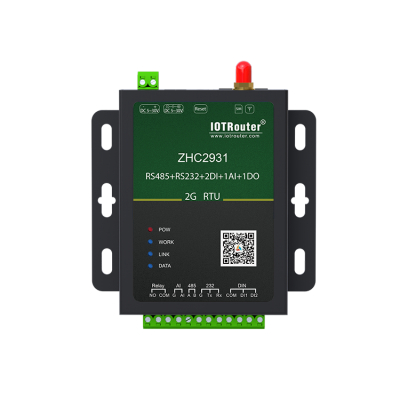

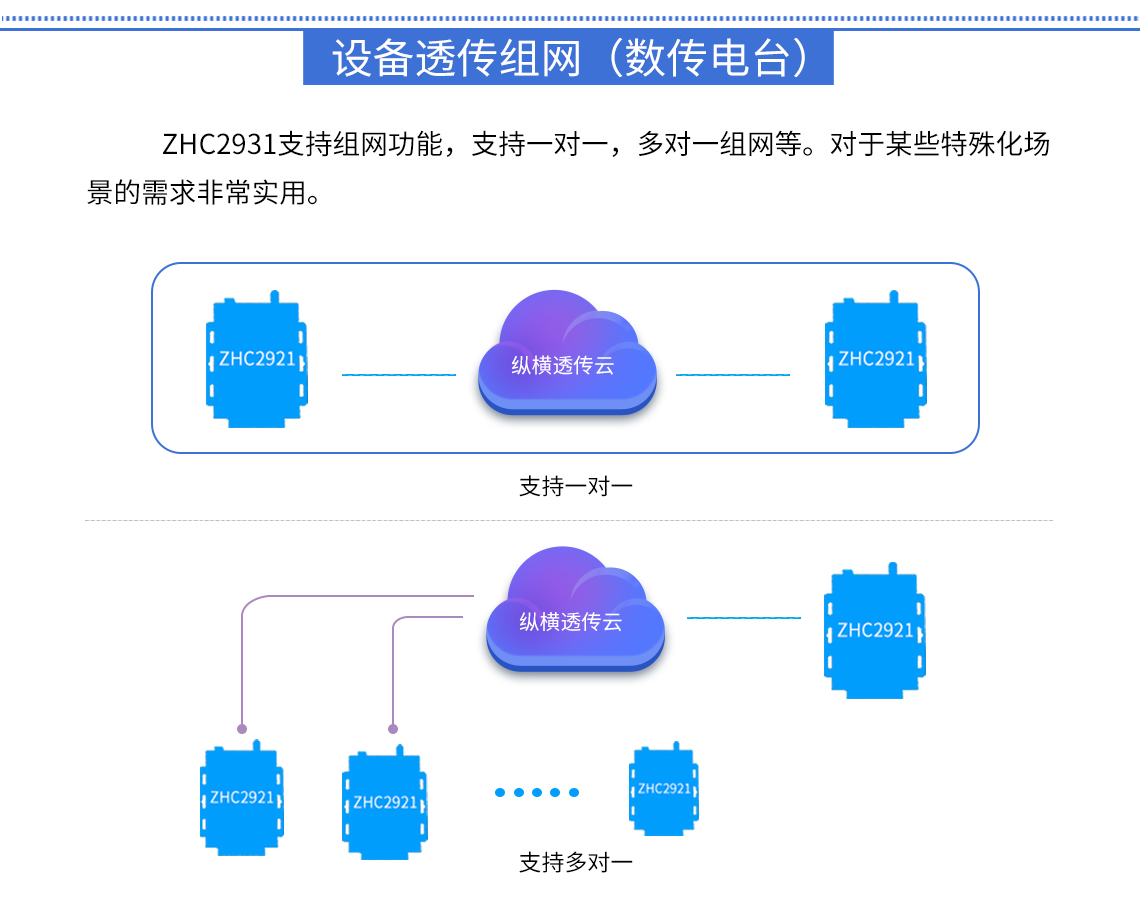

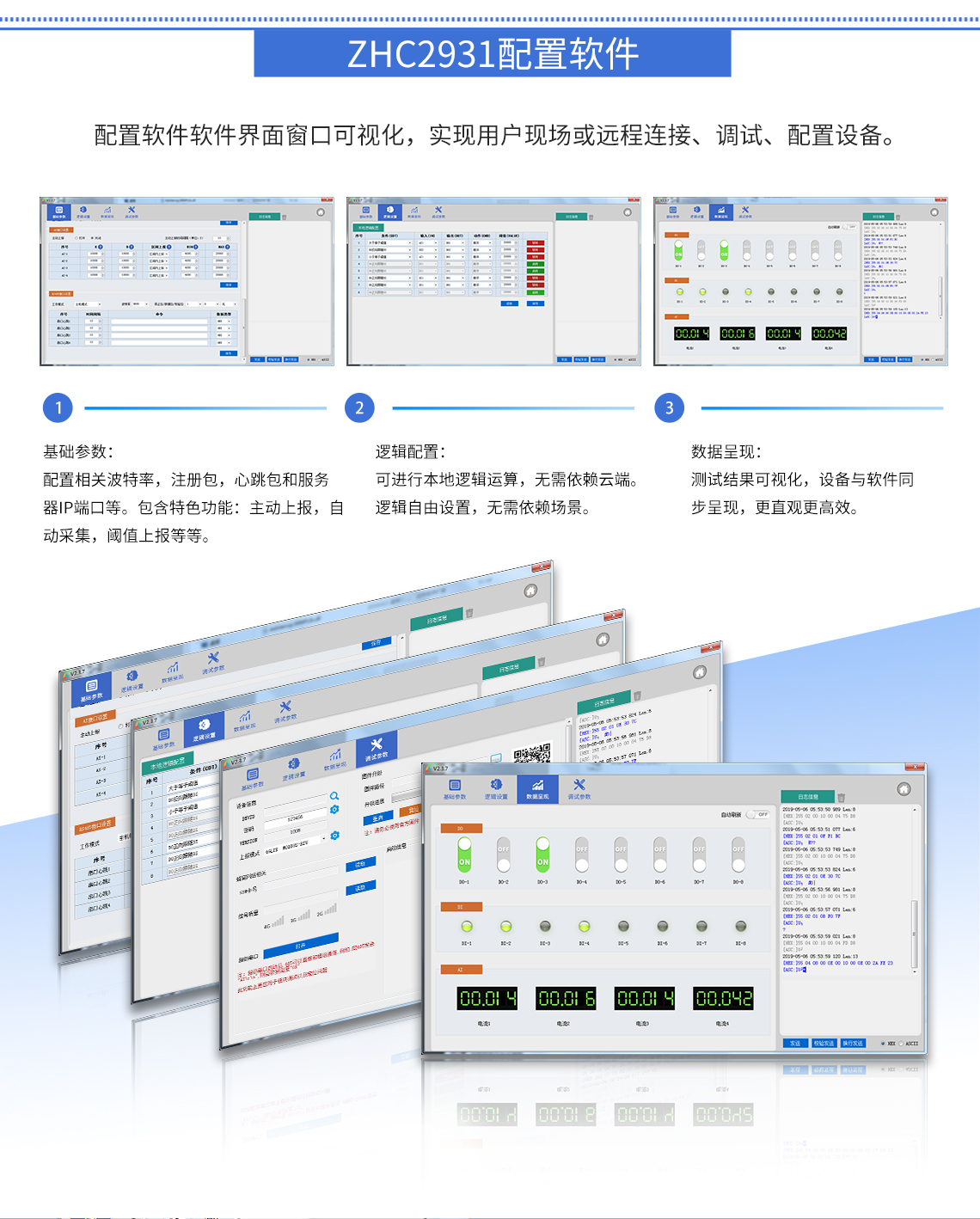

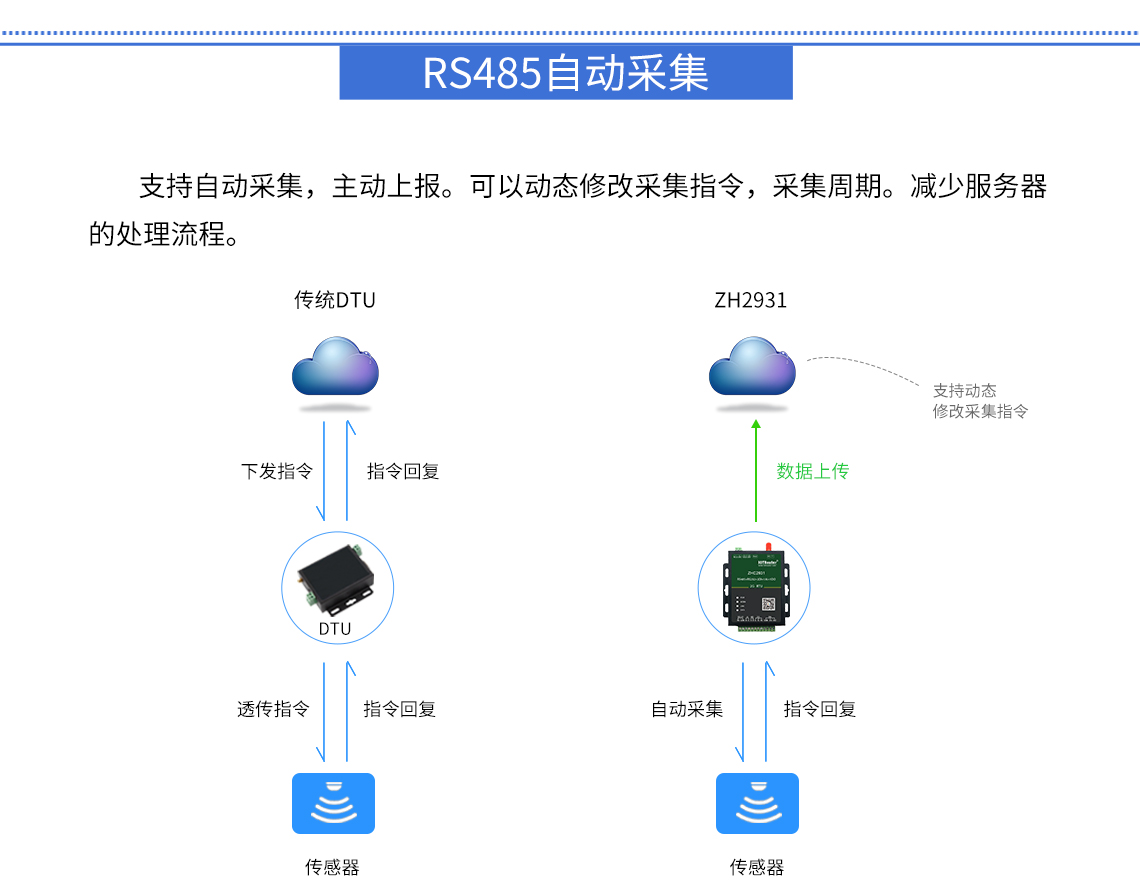

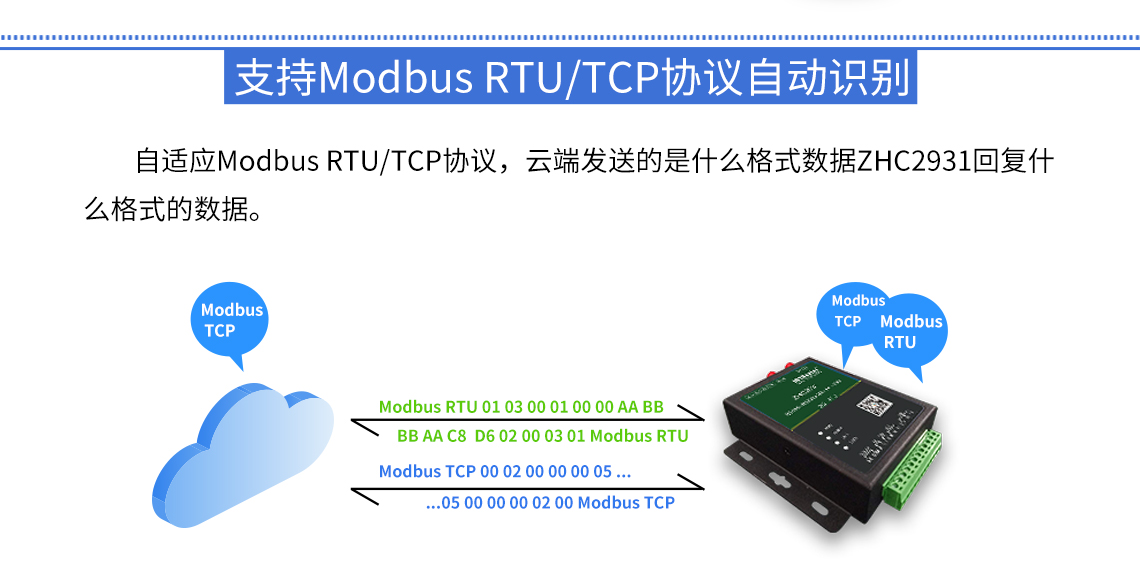

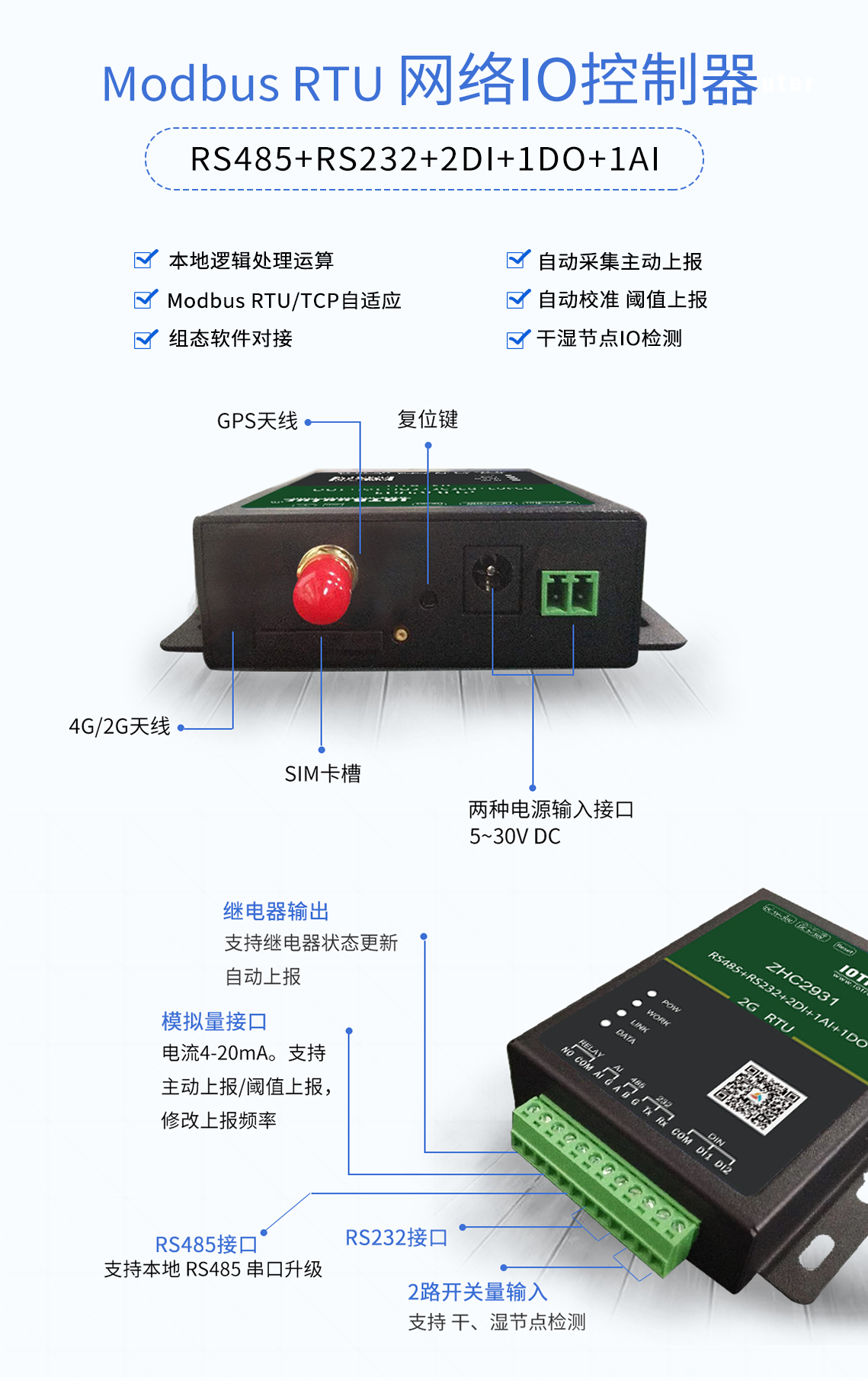

ZHC2931是一款工業級GPRS RTU，提供1路串口（RS485/RS232）、2路DI、1路DO和1路AI接口，支持本地邏輯處理運算、自動采集主動上報、Modbus RTU/TCP自適應、自動校準閾值上報、組態軟件對接、干濕節點IO檢測等特色功能，支持一對一、多對一組網，配置軟件界面窗口可視化
模擬量輸入輸出模塊通常用于采集沒有RS485接口的儀器或者傳感器，通過AI采集到的4~20mA數據，發送給另外一臺設備，然后通過AO輸出，來控制對應的輸出，在水廠自來水監測、大壩自動化監測中是常見的應用案列。
開關量輸入輸出模塊，主要是用于DO遠程控制開關，通過DO可遠程自動關閉泵站、電機等。在遠程控制這一領域很常見。以上設備還提供RS485接口透傳。
| 串口 |
| 端口數 | RS485*1/RS232*1（不可同時使用） |
| 標準 | RS485：2位接線端子（A、B） |
| RS232：3位接線端子（TX、RX、G） | |
| 波特率 | 600～921600bps |
| 數據位 | 8，9 |
| 停止位 | 0.5 , 1 , 1.5 , 2 |
| 校驗位 | NONE（無校驗位）EVEN（偶校驗）ODD（奇校驗） |
| DO |
| 接口數 | 1路繼電器輸出 |
| 標準 | NC、COM |
| AC | 250V 10A |
| DC | 30V 10A |
| 機械耐久性 | 10^5 |
| 電器耐久性 | 10^ |
| DI(干節點) |
| 接口數 | 2 |
| 標準 | DI*2、COM*1 |
| DI(濕節點) |
| 接口數 | 2 |
| 標準 | DI*2、COM*1 |
| 檢測范圍 | 5~50V->High 0~2V->Low |
| AI |
| 接口數 | 1 |
| 標準 | AI*1、G*1 |
| 檢測范圍 | 4~20mA |
| 設備端口 |
| SIM卡 | 1.8V/3V |
| GPRS天線 | SMA |
| 機械結構 |
| 設備尺寸 | 111.9*93*25 mm(L*W*H) |
| 外殼 | 有 |
| 無線參數 |
| 標準頻段 | 850/900/1800/1900MHz 四頻 |
| 標準 | GSM/GPRS |
| 發射功率 | GSM900 class4（2W）/DCS1800 class1（1W） |
| 速率（GPRS Class12） | 85.6kbps (下行) 85.6kbps (上行) |
| 網絡協議 | TCP/UDP/PPP/FTP/HTTP/SMTP/CMUX/SSL |
| GPRS Multi-slot Class | Class 12 |
| GPRS 移動臺 | Class B |
| GPRS Coding Schemes | CS1-CS4 |
模擬量輸入輸出模塊通常用于采集沒有RS485接口的儀器或者傳感器，通過AI采集到的4~20mA數據，發送給另外一臺設備，然后通過AO輸出，來控制對應的輸出，在水廠自來水監測、大壩自動化監測中是常見的應用案列。
開關量輸入輸出模塊，主要是用于DO遠程控制開關，通過DO可遠程自動關閉泵站、電機等。在遠程控制這一領域很常見。以上設備還提供RS485接口透傳。
| 產品規格參數 |
| ZHC2931規格書 |
| ZHC2931寄存器地址表 |
| 產品使用手冊 |
| ZHC2931用戶手冊 |
| ZHC2931接線說明 |
| 設備協議應用指導 |
| 設備對接平臺指導 |
| 縱橫云平臺3.0設備對接文檔 |
| 平臺3.0對接設備視頻 |
| 配置軟件 |
| ZHC2931配置軟件 |
| ZHC2931配置軟件使用說明 |
| 縱橫透傳云軟件 |
| 縱橫云透傳使用說明 |
| 通用軟件 |
| 虛擬串口 |
| USB轉485驅動 |
模擬量輸入輸出模塊通常用于采集沒有RS485接口的儀器或者傳感器，通過AI采集到的4~20mA數據，發送給另外一臺設備，然后通過AO輸出，來控制對應的輸出，在水廠自來水監測、大壩自動化監測中是常見的應用案列。
開關量輸入輸出模塊，主要是用于DO遠程控制開關，通過DO可遠程自動關閉泵站、電機等。在遠程控制這一領域很常見。以上設備還提供RS485接口透傳。
| GPRS系列 | ||
| 名稱/型號 | 接口 | 協議 |
| GPRS RTU - ZHC2921 | 1RS485+4DI+4DO+4AI | Modbous TCP/RTU |
| GPRS RTU - ZHC2931 | 1RS485/RS232+2DI+1DO+1AI | Modbous TCP/RTU |
| IO控制器 - ZHC2923 | 4DI+4DO+4AI | Modbous TCP/RTU |
